- 77 - 5) 部品资料库导入 6) 部品资料库导出 1 2 3 4 5 元件导入： 1 、选择元件导入 2 、选择元件资料存放路径 3 、选择导入到那个元件库中 4 、有相同部品时如何对应 5 、导入完成 1 元件导出： 1 、右键选中要导出的元件，点击导出 2 、选择元件的保存路径 3 、导出完成 3 2

- 76 -

3) 使用错误图像进行示教

4) 使用修改数据执行识别测试

1

2

3

4

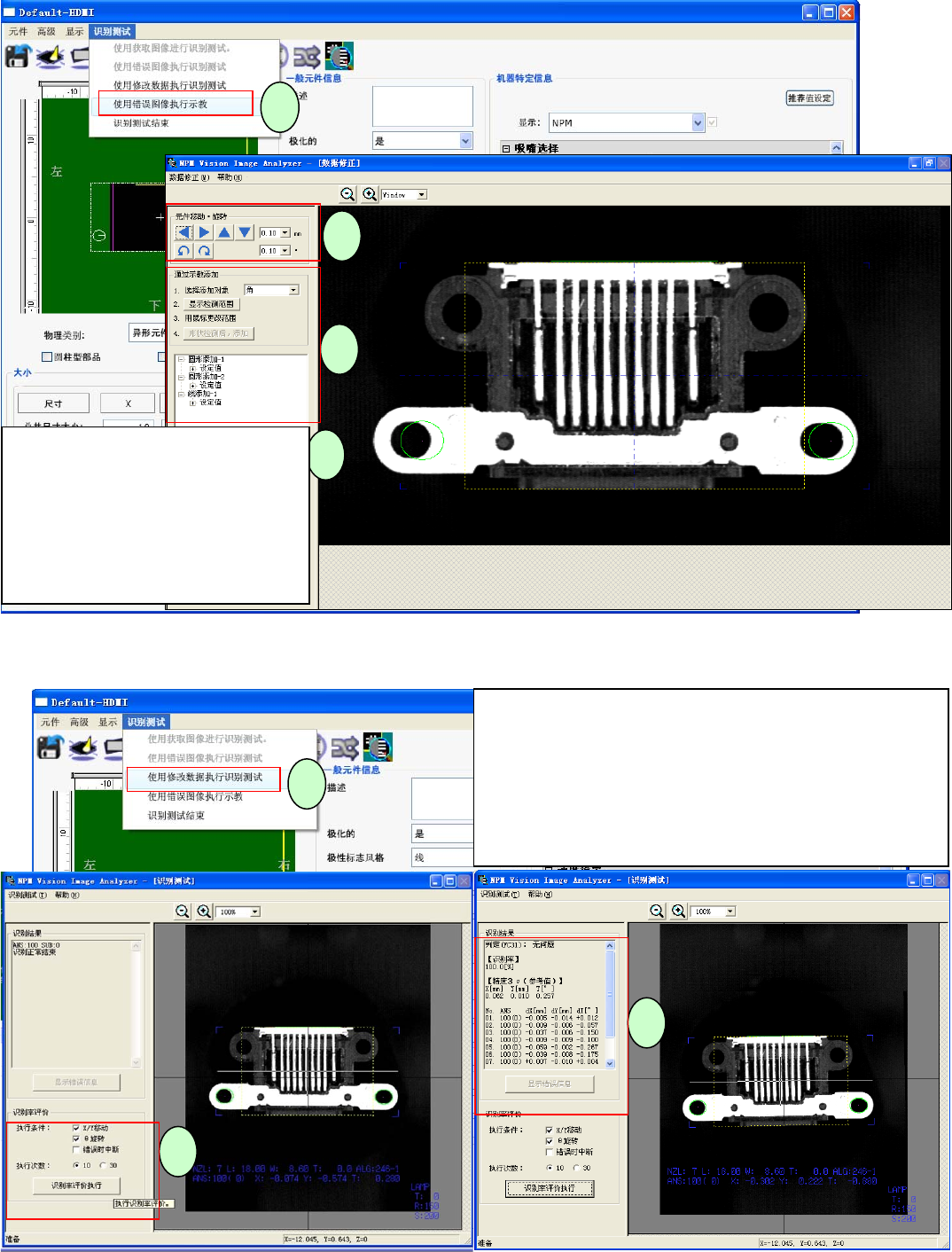

示教方法：

1、打开示教画面

2、调整元件x/y/theta位置

3、特征位置修改及追加

4、完成后点击修正结束

1

2

3

测试方法：

1、打开识别测试画面

2、选择要测试的内容进修测试

注意：若元件库与图像不匹配此处显示为灰色

3、测试结果

- 77 -

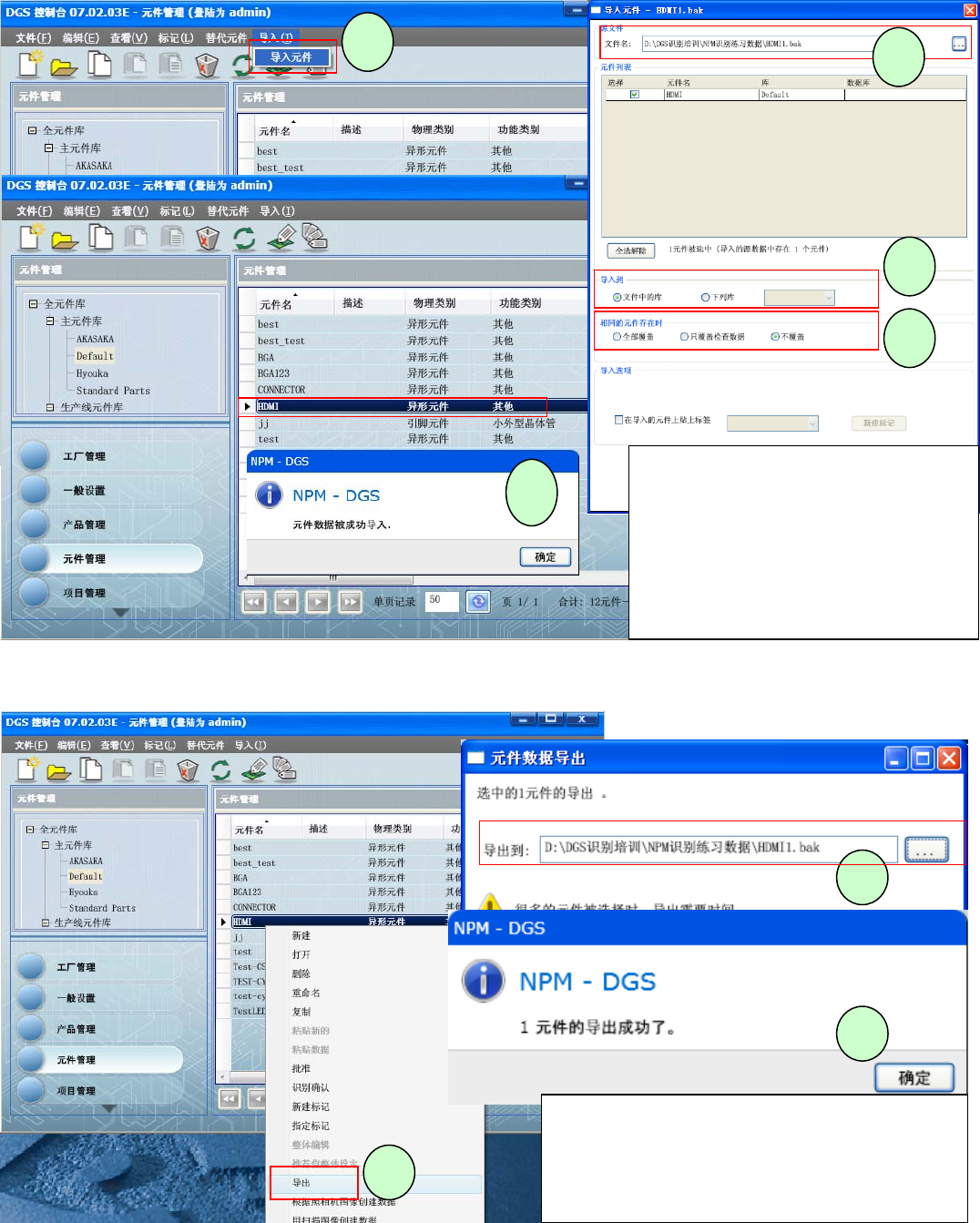

5) 部品资料库导入

6) 部品资料库导出

1

2

3

4

5

元件导入：

1、选择元件导入

2、选择元件资料存放路径

3、选择导入到那个元件库中

4、有相同部品时如何对应

5、导入完成

1

元件导出：

1、右键选中要导出的元件，点击导出

2、选择元件的保存路径

3、导出完成

3

2

- 78 -

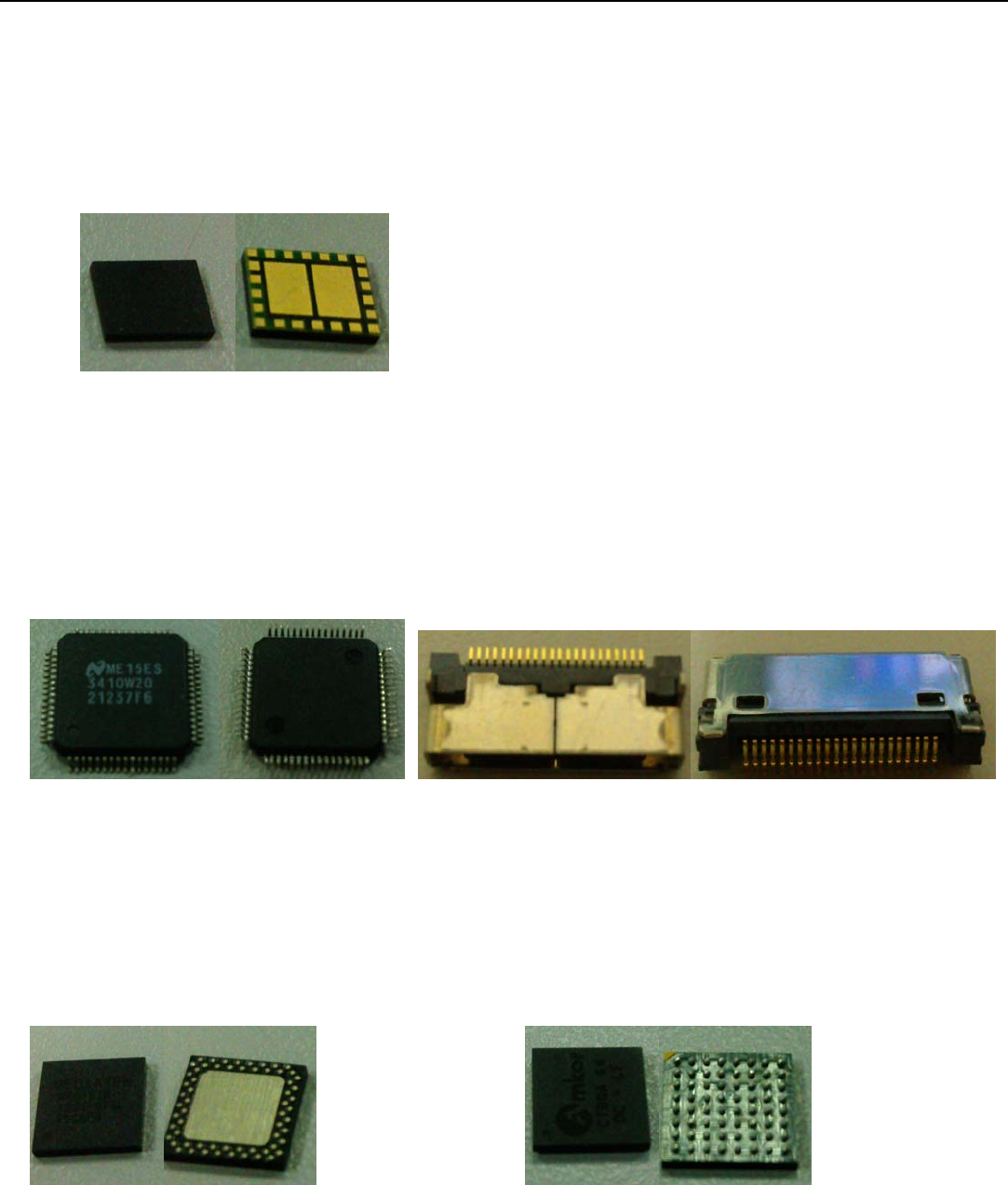

十三使用DGS及离线相机练习

1) 制作片式元件资料库并进行示教

要求:

①使用亮度检查功能防止反白/漏件等不良

②修改容差来实现不同精度贴装

③高密度贴装设置

图例:

①. QFN(代替片式元件)

2) 制作引线元件资料库并进行示教

要求:

①设置缺脚及噪点脚

②设置加强脚

③引线容差设置

图例:

①. QFP ②. Connector

3) 制作球形元件资料库并进行示教

要求:

①设置缺脚

②设置全球识别

③引脚容差设置

图例:

①. CSP ②. BGA
