- 5 - 四 元件详细可选项 1) 元件详细可选项一览表
- 4 -

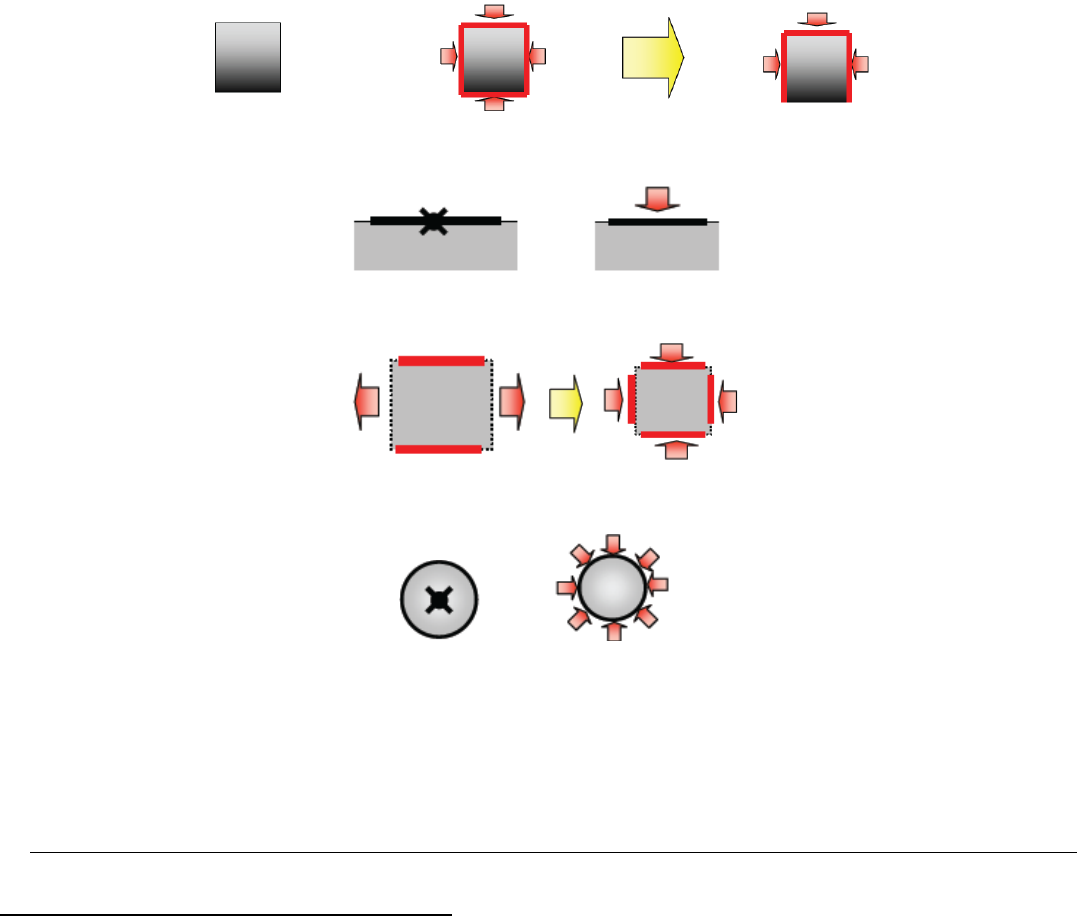

5）线形
对指定线的边端位置进行检测和定位。
※由于检测中存在方向性，因此，必须在前行方向／相反方向都要登录其它形状。
6）圆形
对外围部的边端位置进行检测和定位。
※外围部分不清晰时，请指定开始～结束角度。
・最终被检测出的元件中心位置，是根据与登录的各形状的中心位置(Cx,Cy)相对
的检测位置的平均误差向量决定的。
- 5 -
四 元件详细可选项

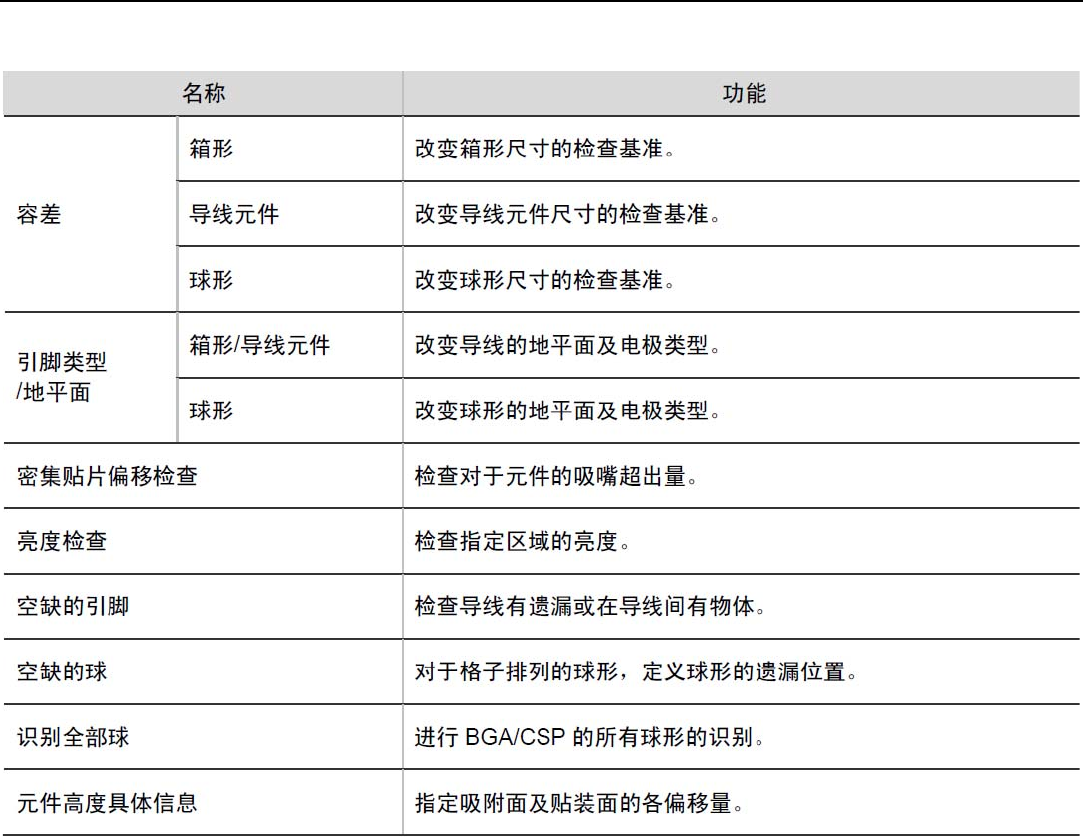

1) 元件详细可选项一览表
- 6 -

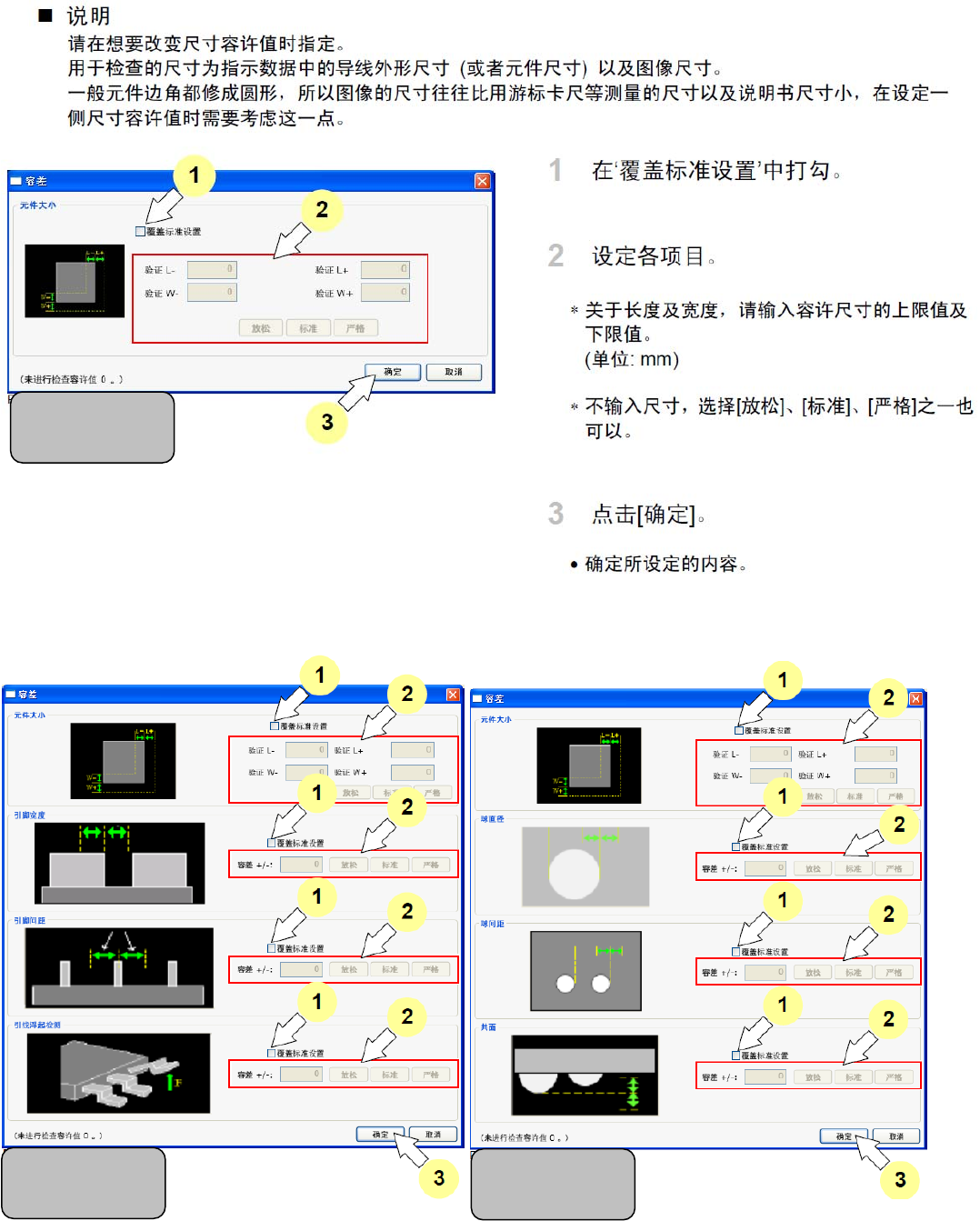

2) 容差
箱 形
导线元件
球形元件
