- 1 - 一 前言 随着市场上 NPM 设备的不断增加， NPM 的应用就显得尤为重要， 特别是元件识别。 为了应对 NPM 识别方面的需求， 我们特别编辑了该教材。 该教材从识别结构到识别形状 检测方法， 再到具体的案例都有详细的讲解。 为了达到培训效果， 我们采用 NPM 离线相 机进行元件识别操作训练。
目录
一、 前言
二、 识别系统构成
三、
各形状检测方法的简要说明
四、 元件详细可选项
五、 部品形状可选项设置
六、 部品识别可选项设置
七、 识别数据创建案例
八、 识别的错误代码
九、 离线相机规格要求
十、 离线相机结构
十一、 离线相机制作部品流程
十二、 错误图像保存及解析
十三、 使用DGS及离线相机练习
- 1 -
一 前言
随着市场上 NPM 设备的不断增加，NPM 的应用就显得尤为重要，特别是元件识别。
为了应对 NPM 识别方面的需求，我们特别编辑了该教材。该教材从识别结构到识别形状
检测方法，再到具体的案例都有详细的讲解。为了达到培训效果，我们采用 NPM 离线相
机进行元件识别操作训练。
- 2 -
二 识别系统构成

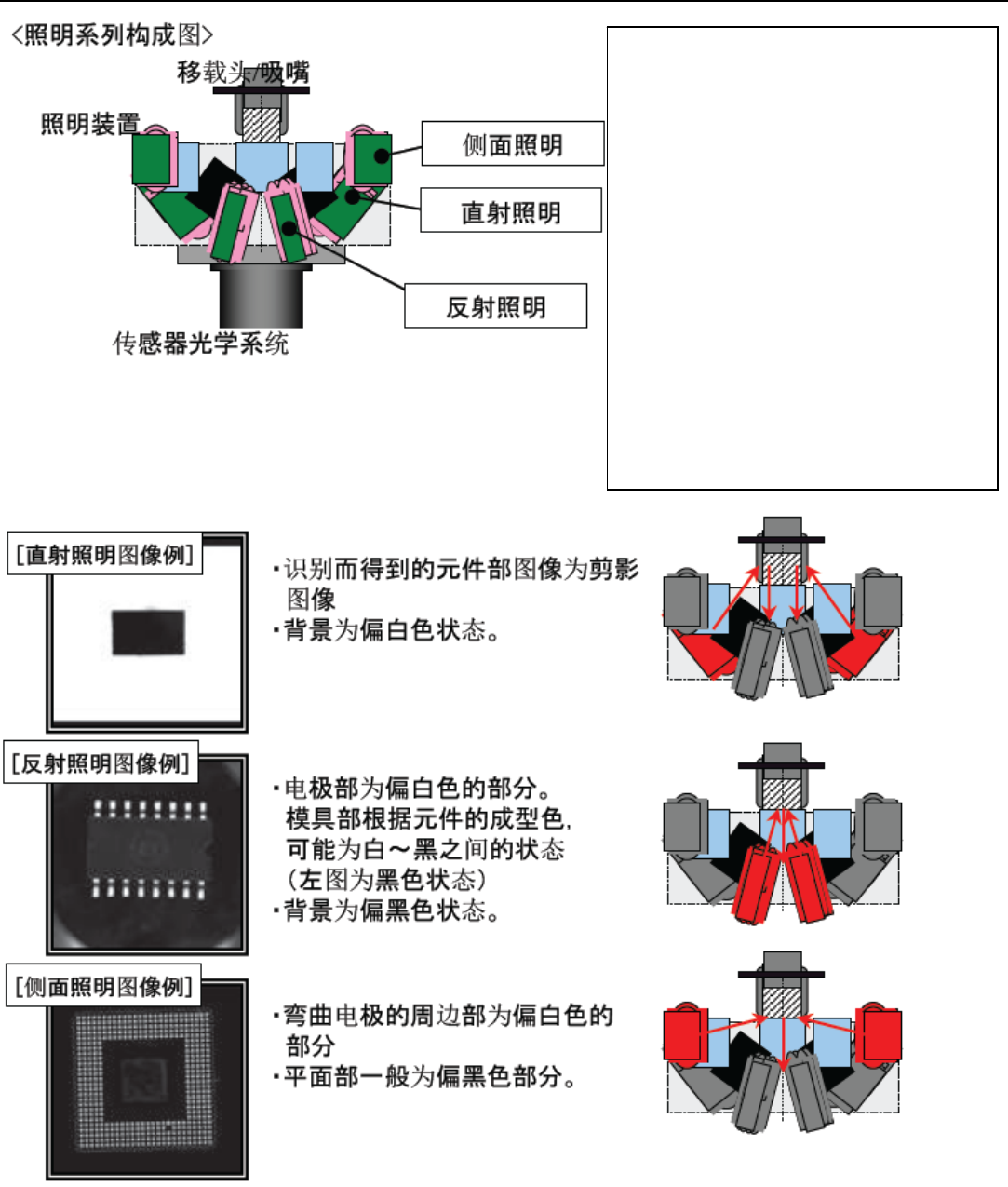

各构成部位照明的功能
直射照明：在元件背景部照射光，使其产生
元件剪影图像。
使用在元件电极部不发光(镜面电极)或通
过元件外形进行元件定位时。
反射照明：在元件下面照射光，使其产生元
件电极部图像。
使用在通过元件下面的电极部进行定位或
吸嘴外形大小大于元件大小时。
侧面照明：在元件侧面照射光，使其产生元
件侧面部的图像。
使用在电极形状弯曲（BGA 元件、J 引线元
件）需要准确识别电极外形时。
