一前言

随着市场上 NPM 设备的不断增加，NPM 的应用就显得尤为重要，特别是元件识别。

为了应对 NPM 识别方面的需求，我们特别编辑了该教材。该教材从识别结构到识别形状

检测方法，再到具体的案例都有详细的讲解。为了达到培训效果，我们采用 NPM 离线相

机进行元件识别操作训练。

- 2 -

二识别系统构成

各构成部位照明的功能

直射照明：在元件背景部照射光，使其产生

元件剪影图像。

使用在元件电极部不发光(镜面电极)或通

过元件外形进行元件定位时。

反射照明：在元件下面照射光，使其产生元

件电极部图像。

使用在通过元件下面的电极部进行定位或

吸嘴外形大小大于元件大小时。

侧面照明：在元件侧面照射光，使其产生元

件侧面部的图像。

使用在电极形状弯曲（BGA 元件、J 引线元

件）需要准确识别电极外形时。

- 3 -

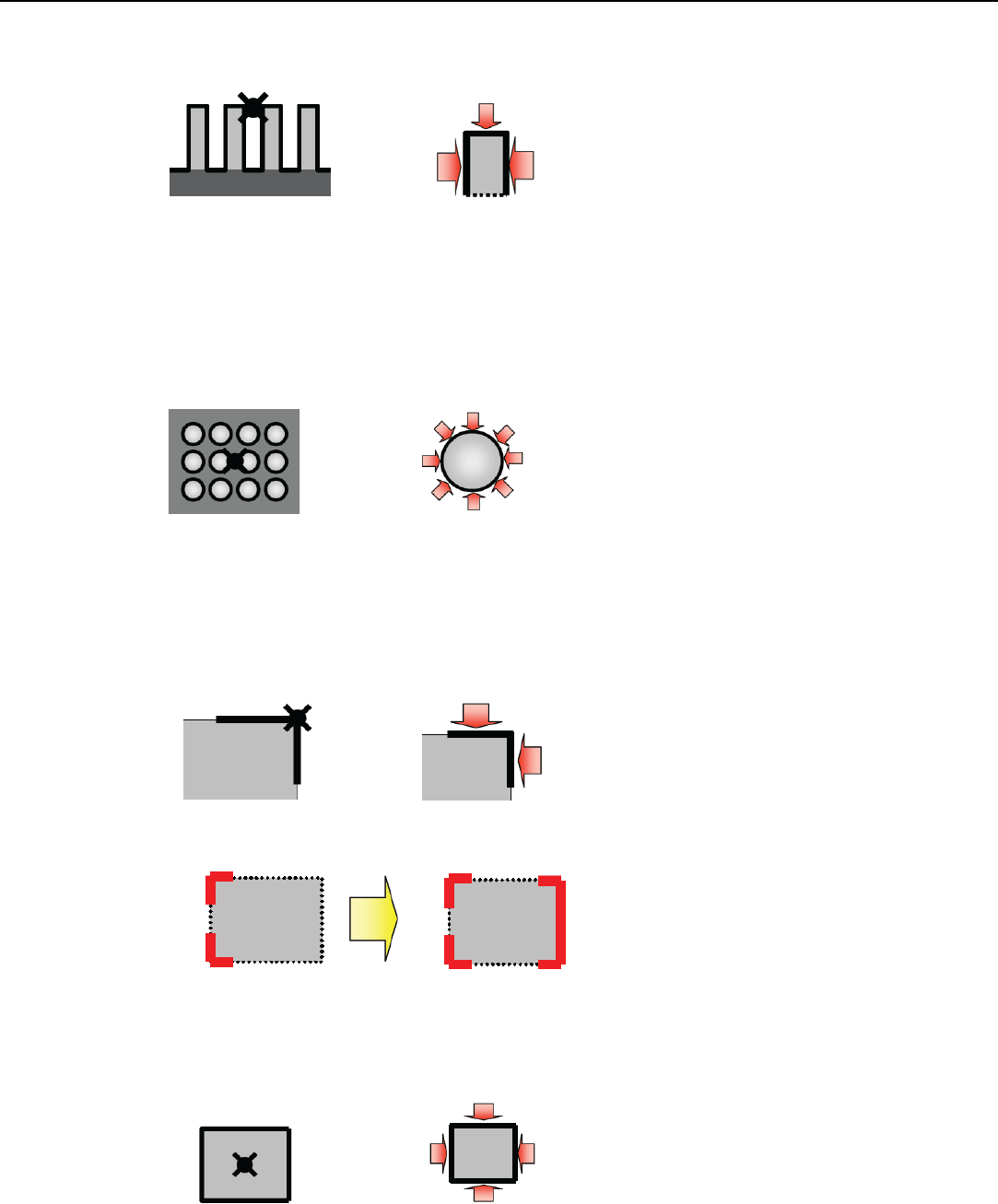

三各形状检测方法的简要说明

1) 引线组

 对各引线的前端方向／宽度方向的边端位置进行检测和定位。

 登录的引线根数为2或2以上时，要对各引线中心位置间的距离（间距）进行检查。

※引线间有不要的模具突起等存在时，请分开登录引线组。

2) 球组

 对各球的外围部的边端位置进行检测和定位。

 登录的球行列数为2或2以上时，要对各球中心位置间的距离（间距）进行检查。

3) 角

 对2条线各自的边端位置进行检测和定位。

 由于定位只适用于２方向，因此在元件相对边／角位置登录其它形状，可使检测位置较稳定。

4) 长方形

 对上下左右方向各边的边端位置进行检测和定位。

※引线根部等特定方向的图像边端状态不清晰时，其方向的边端检测会不稳定，在此情况下，请登录引线组为（１根）。
