用户手册 SIPLACE TX 系列 4 设置与调试
使用软件版本 713.0 或更新 01/2020 版本 4.4 安装位置的基础设施
183
4.4.3.6 主电源连接 - 电源连接线不带插头 （配置 3）
贴片机随附一根不带插头、长约 5m 的电源连接线。
4
4

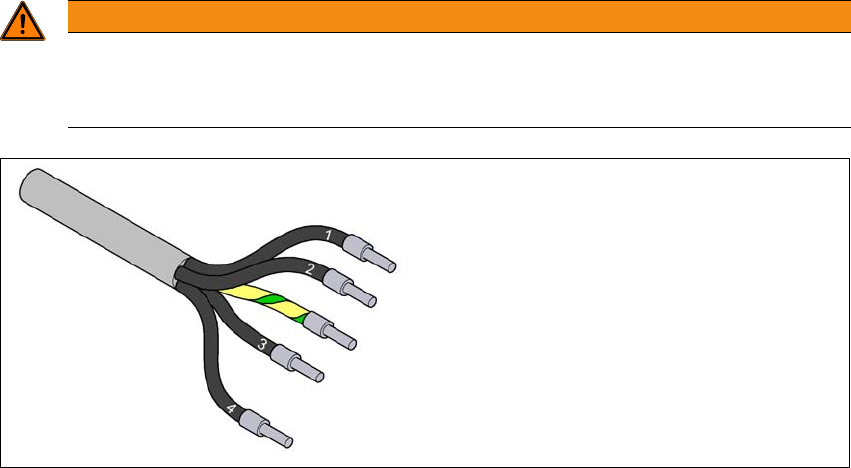

主电源电缆中的导线说明
4
4
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。
遵循贴片机使用国家的相关规定。
1 = (L1)：三相
2 = (L2)：三相
3 = (L3)：三相
4 = (N)：零线
绿色 / 黄色 = (PE)：保护导体
4 设置与调试 用户手册 SIPLACE TX 系列
4.4 安装位置的基础设施 使用软件版本 713.0 或更新 01/2020 版本
184

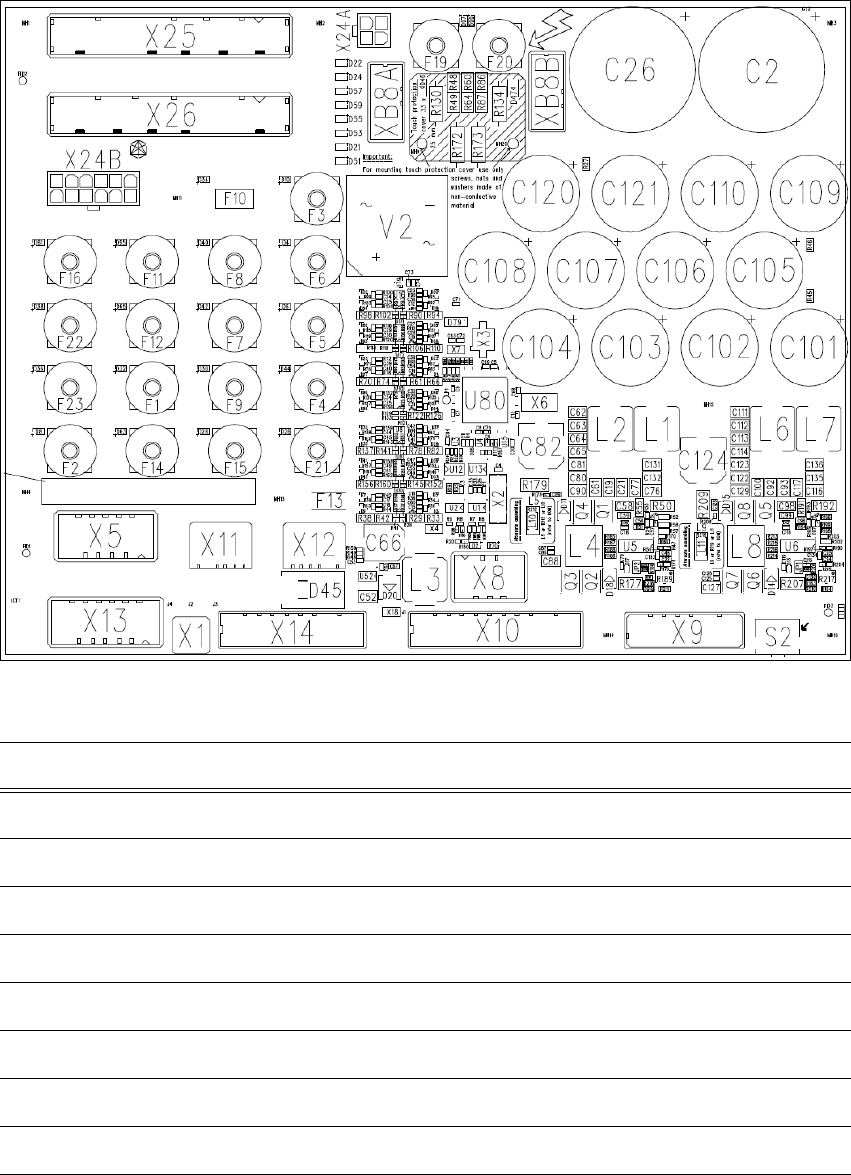

4.4.4 细保险丝概览
4
图 4.4 - 6 细保险丝概览
4
保险丝 元件 电流 [A] 电压 [V]
F1 MGCU1 6,3 24
F2 MGCU2 6,3 24
F3 维修 6,3 24
F4 分配器 6,3 24
F5 贴片机 PC 6,3 24
F6 PC 选项 6,3 24
F7 传送导轨控制 6,3 24
F8 悬臂 1 6,3 24
用户手册 SIPLACE TX 系列 4 设置与调试
使用软件版本 713.0 或更新 01/2020 版本 4.4 安装位置的基础设施
185
F9 悬臂 2 6,3 24
F10 内部 6,3 24
F11 CSB 信号 6,3 24
F12 CSB 供给 6,3 24
F13 -- -- --
F14 贴片头 1 6,3 42
F15 贴片头 2 6,3 42
F16 传送导轨驱动 10,0 42
F19 悬臂 1 6,3 160
F20 悬臂 2 6,3 160
F21 视觉 6,3 42
F22 FCU 1 10 27
F23 FCU 2 10 27
保险丝 元件 电流 [A] 电压 [V]
