用户手册 SIPLACE TX 系列 6 工作站扩展部件 使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器 267 6.1.3.3 用于 20xx 吸嘴且含 20 个吸嘴库的吸嘴盘 6 图 6.1 - 7 用于含 20 个吸嘴库 20 xx 吸嘴的吸嘴 盘 - 锁定板打开 (1) 用于 2 0xx 吸嘴的 20 个吸嘴库 (2) 基准点 （只有锁定板打开时才可见） (2) (1) (2)
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.1 吸嘴交换器 使用软件版本 713.0 或更新 01/2020 版本
266
6.1.3.2 用于 20xx 吸嘴且含 12 个吸嘴库的吸嘴盘
6

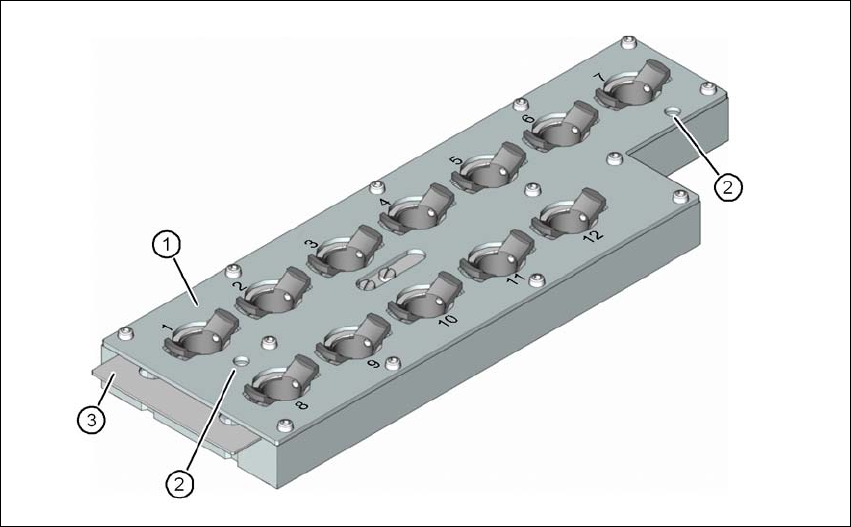

图 6.1 - 6 用于含 12 个吸嘴库 20 xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 用于 20xx 吸嘴的 12 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(3) 锁定板
用户手册 SIPLACE TX 系列 6 工作站扩展部件
使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器
267
6.1.3.3 用于 20xx 吸嘴且含 20 个吸嘴库的吸嘴盘
6
图 6.1 - 7 用于含 20 个吸嘴库 20 xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 用于 20xx 吸嘴的 20 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(2)
(1)
(2)
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.1 吸嘴交换器 使用软件版本 713.0 或更新 01/2020 版本
268
6.1.3.4 用于 28xx 吸嘴且含 9 个吸嘴库的吸嘴盘
6
图 6.1 - 8 用于 28xx 吸嘴的吸嘴盘
(1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm
（吸嘴库编号 1、5、6、8 和 9）
(2) 4 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 16.5 mm
（吸嘴库编号 2、3、4 和 7）
(3) 基准点 （只有锁定板打开时才可见）
(1)
(2)
(3)
(3)
