用户手册 SIPLACE TX 系列 6 工作站扩展部件 使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器 277 6.1.4.4 装配 将吸嘴交换器固定在 C OT 插入件上。 6 图 6.1 - 14 装配位置 (1) 记号 孔 (2) 操作员侧 (3) 箭头指向 PCB 传送导轨 6 对齐吸嘴交换器，从操作员角 度看时，记号孔 ( 物件 1) 应在左侧。 6.1.4.5 特殊吸嘴 SIPLACE 贴片…
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.1 吸嘴交换器 使用软件版本 713.0 或更新 01/2020 版本
276
6.1.4.3 SIPLACE TwinStar 的配置示例
1 号料位可容纳含八个 TwinStar 吸嘴盘的吸嘴交换器 （图 6.1 - 13 中的部件 1，第 276 页）。
6

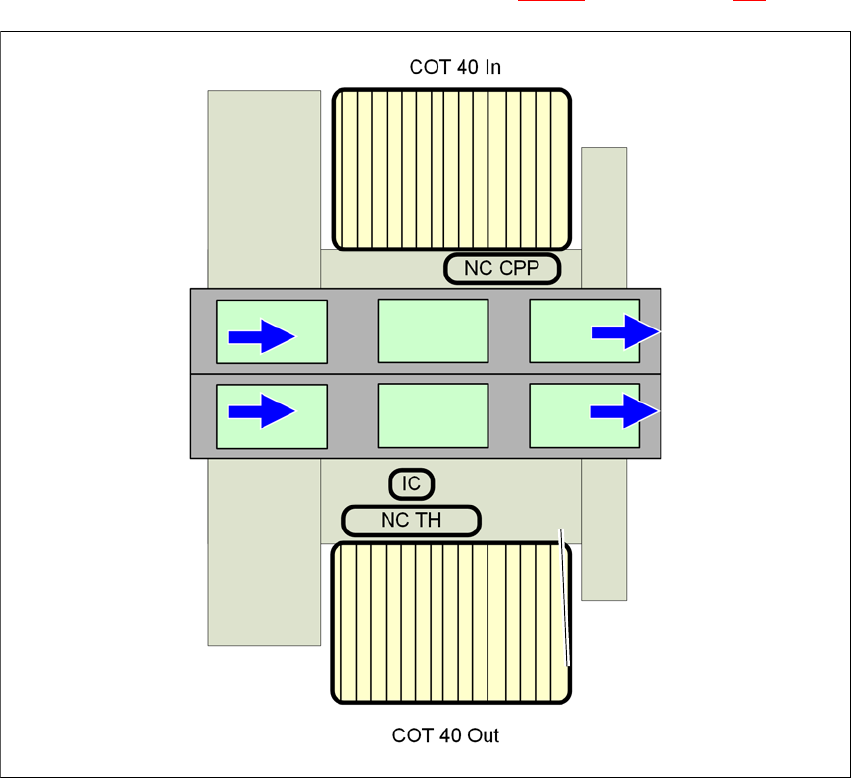

图 6.1 - 13 TwinStar 的吸嘴交换器位置 - SIPLACE TX2 的配置示例
6
NC CPP
CPP 的吸嘴交换器，配有 4 个吸嘴盘
COT 40 输入
位于最深处位置的元件料车
COT 40 输出
处在最外侧位置的元件料车
IC
静止摄像机
NC TH
TwinStar 贴片头的吸嘴交换器
用户手册 SIPLACE TX 系列 6 工作站扩展部件
使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器
277
6.1.4.4 装配
将吸嘴交换器固定在 COT 插入件上。
6

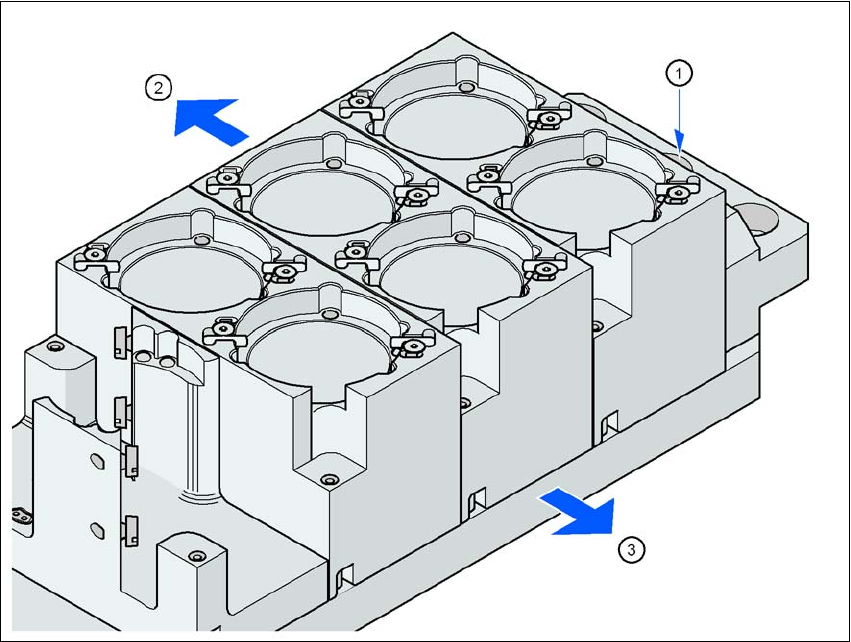

图 6.1 - 14 装配位置
(1) 记号孔
(2) 操作员侧
(3) 箭头指向 PCB 传送导轨
6
对齐吸嘴交换器，从操作员角度看时，记号孔 ( 物件 1) 应在左侧。
6.1.4.5 特殊吸嘴
SIPLACE 贴片机根据标准 SMT 加工元件。
SIPLACE TX 并非针对 THT （通孔技术）或 OSC 元件 （异形元件）而设计。
ASM 一直在持续的开发特殊吸嘴。
所有贴片头都有其可用的特殊吸嘴，这保证了贴装元件时最快的速度、最高的精确度和灵活性。
使用自动吸嘴交换器还可缩短交换吸嘴时所需的设置时间。
有关特殊吸嘴盘和夹持器的生产信息，也可与 ASM 联系。
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.1 吸嘴交换器 使用软件版本 713.0 或更新 01/2020 版本
278
6.1.5 抛料仓与吸嘴站
部件号 03112806-xx 抛料仓与吸嘴站，TH/CPP
可为 SIPLACE TwinStar 以及含静止摄像机的 SIPLACE CPP 安装元件抛料仓。其位置紧邻静止
照相。
6

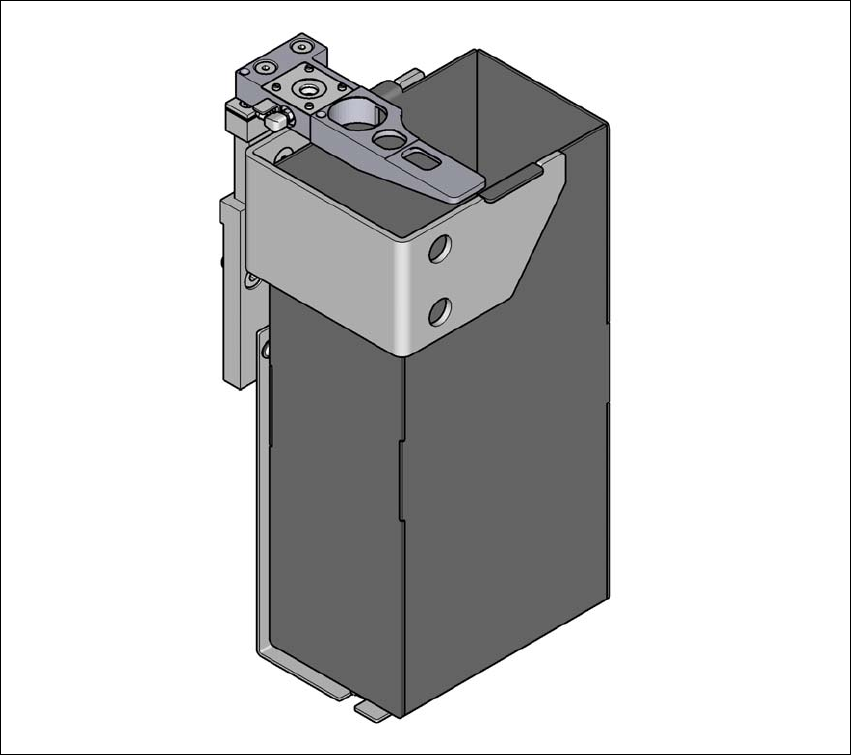

图 6.1 - 15 抛料仓与吸嘴站 TH/CPP
