EDM-Szenarien und OIB Konfiguration Zentral 10 OIB Einstellungen - EDM Szenarie n OIB Settings – EDM Scenarios 2.1 2 . 1 Z e n t r a l Zentral Beschreibung In Ihrer Fabrik ist nur eine SIPL ACE Pro Applikation vorhanden.…
EDM-Szenarien und OIB Konfiguration
OIB Einstellungen - EDM Szenarien OIB Settings – EDM Scenarios 9
2
2 EDM-Szenarien und OIB Konfiguration
EDM-Szenarien und OIB Konfiguration
Je nach EDM Szenario müssen die OIB Adapter SIPLACE.Pro.SPI und SIPLACE.Pro.LineControl den
jeweiligen Objekten im Fabrikaufbau zugewiesen werden.
► Starten Sie im ASM Studio das Modul Factory Explorer.
⇨ Der Factory Explorer wird geöffnet.
► Wählen Sie Zentrale Einstellungen.
► Konfigurieren Sie, je nach EDM-Szenario, im Farbrikaufbau des Factory Explorer die OIB Adapter
SIPLACE.Pro.SPI und SIPLACE.Pro.LineControl.

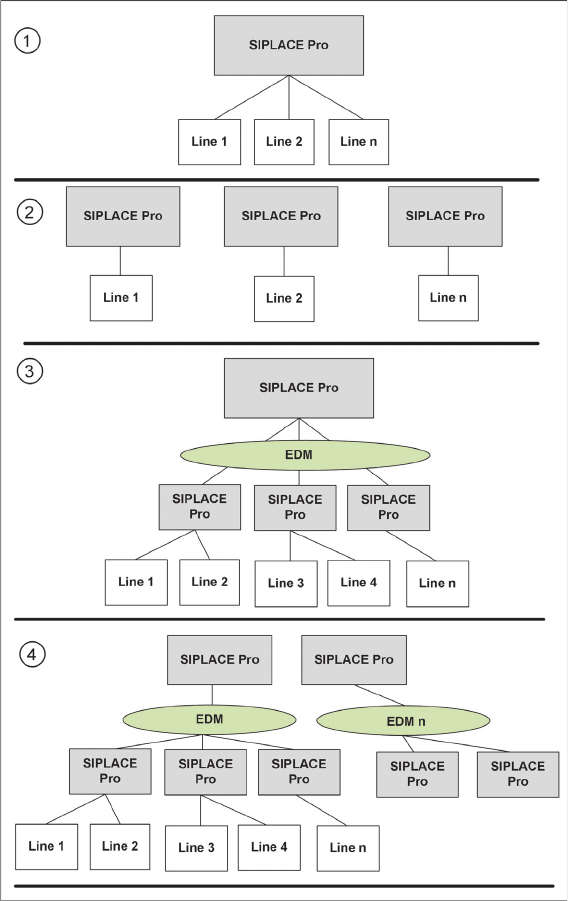

Es stehen vier verschiedene EDM-Szenarien zur Verfügung:
1. Zentral
2. Insel
3. EDM
4. EDMn
EDM-Szenarien und OIB Konfiguration
Zentral
10 OIB Einstellungen - EDM Szenarien OIB Settings – EDM Scenarios
2.1
2.1 Zentral
Zentral
Beschreibung
In Ihrer Fabrik ist nur eine SIPLACE Pro Applikation vorhanden. Dieses ist das EDM-Szenario Zentral
und ist die Standardkonfiguration ohne EDM.
Konfiguration der Dienste
▪ Der Dienst SIPLACE.Pro.SPI muss entweder dem Knoten Enterprise oder „global/not configured“
zugewiesen sein. Es ist auch möglich, diesen Dienst für die Site zu konfigurieren; dies ist aber nur
möglich, wenn es im Factory Layout nur eine Site gibt.
▪ Die Dienste SIPLACE.Pro.LineControl müssen den Work Cell-Elementen der Linien zugewiesen
sein.
Fabrikaufbau bei EDM Szenario - Zentral
Beispiel für Fabrikaufbau bei EDM Szenario - Zentral
1. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie1)
2. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie2)
3. SIPLACE.Pro.SPI Dienst am Knoten Enterprise
HINWEIS
Produktionslinie
Unter dem Objekt vom Typ Produktionslinie gibt es in OIB viele Work Cell-Elemente, wie z. B.
ein Work Cell-Element für Parkplatz, ein Work Cell-Element für Pickplatz und ein Work Cell-
Element für die Linie. Unter dem Work Cell-Element der Linien sind dann für gewöhnlich noch
die Work Cell-Elemente für die einzelnen Stationen konfiguriert. Die Dienste SIPLA
-
CE.Pro.LineControl dürfen nur den Work Cell-Elementen der Linien zugewiesen werden.
EDM-Szenarien und OIB Konfiguration
Insel
OIB Einstellungen - EDM Szenarien OIB Settings – EDM Scenarios 11
2.2
2.2 Insel
Insel
Beschreibung
In Ihrer Fabrik ist für jede Produktionslinie ein SIPLACE Pro Applikation vorhanden. Es ist keine gemein
-
same SIPLACE Pro Applikation als Master für alle Produktionslinien installiert. Dieses ist das EDM-Sze
-
nario Insel
Konfiguration der Dienste
▪ Die Dienste SIPLACE.Pro.SPI müssen den Produktionslinien zugewiesen sein.
▪ Die Dienste SIPLACE.Pro.LineControl müssen den Work Cell-Elementen der Linien zugewiesen
sein.
Fabrikaufbau bei EDM Szenario - Insel
Beispiel für Fabrikaufbau bei EDM Szenario - Insel
1. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie 1)
2. SIPLACE.Pro.SPI an der Produktionslinie (SMD 1)
3. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie 2)
4. SIPLACE.Pro.SPI an der Produktionslinie (SMD 2)
HINWEIS
Produktionslinie
Unter dem Objekt vom Typ Produktionslinie gibt es in OIB viele Work Cell-Elemente, wie z. B.
ein Work Cell-Element für Parkplatz, ein Work Cell-Element für Pickplatz und ein Work Cell-
Element für die Linie. Unter den Produktionslinien sind dann für gewöhnlich noch die Work Cell-
Elemente für die einzelnen Stationen konfiguriert. Die Dienste SIPLACE.Pro.LineControl dür
-
fen nur den Work Cell-Elementen der Linie zugewiesen werden.
