EDM-Szenarien und OIB Konfiguration EDM 12 OIB Einstellungen - EDM Szenarie n OIB Settings – EDM Scenarios 2.3 2 . 3 E D M EDM Beschreibung In Ihrer Fabrik ist ein EDM-Clie nt-SIPLACE Pro Applikation pro Produktionslinie…
EDM-Szenarien und OIB Konfiguration
Insel
OIB Einstellungen - EDM Szenarien OIB Settings – EDM Scenarios 11
2.2
2.2 Insel
Insel
Beschreibung
In Ihrer Fabrik ist für jede Produktionslinie ein SIPLACE Pro Applikation vorhanden. Es ist keine gemein
-
same SIPLACE Pro Applikation als Master für alle Produktionslinien installiert. Dieses ist das EDM-Sze
-
nario Insel
Konfiguration der Dienste
▪ Die Dienste SIPLACE.Pro.SPI müssen den Produktionslinien zugewiesen sein.
▪ Die Dienste SIPLACE.Pro.LineControl müssen den Work Cell-Elementen der Linien zugewiesen
sein.
Fabrikaufbau bei EDM Szenario - Insel
Beispiel für Fabrikaufbau bei EDM Szenario - Insel
1. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie 1)
2. SIPLACE.Pro.SPI an der Produktionslinie (SMD 1)
3. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie 2)
4. SIPLACE.Pro.SPI an der Produktionslinie (SMD 2)
HINWEIS
Produktionslinie
Unter dem Objekt vom Typ Produktionslinie gibt es in OIB viele Work Cell-Elemente, wie z. B.
ein Work Cell-Element für Parkplatz, ein Work Cell-Element für Pickplatz und ein Work Cell-
Element für die Linie. Unter den Produktionslinien sind dann für gewöhnlich noch die Work Cell-
Elemente für die einzelnen Stationen konfiguriert. Die Dienste SIPLACE.Pro.LineControl dür
-
fen nur den Work Cell-Elementen der Linie zugewiesen werden.
EDM-Szenarien und OIB Konfiguration
EDM
12 OIB Einstellungen - EDM Szenarien OIB Settings – EDM Scenarios
2.3
2.3 EDM
EDM
Beschreibung
In Ihrer Fabrik ist ein EDM-Client-SIPLACE Pro Applikation pro Produktionslinie vorhanden. Zusätzlich
ist eine gemeinsame SIPLACE Pro Applikation als Master für alle Produktionslinien installiert. Dieses ist
das EDM-Szenario EDM
Konfiguration der Dienste
▪ Der Dienst SIPLACE.Pro.SPI der globalen SIPLACE Pro Applikation muss entweder dem Knoten
Enterprise oder „global/not configured“ zugewiesen sein. Es ist auch möglich, diesen Dienst an die
Site zu konfigurieren; dies ist aber nur empfohlen, wenn es im Factory Layout nur eine Site gibt.
▪ Die Dienste SIPLACE.Pro.SPI der Linien müssen den Produktionslinien zugewiesen sein.
▪ Die Dienste SIPLACE.Pro.LineControl müssen den Work Cell-Elementen der Linien zugewiesen
sein.
HINWEIS
Produktionslinie
Unter dem Objekt vom Typ Produktionslinie gibt es in OIB viele Work Cell-Elemente, wie z. B.
ein Work Cell-Element für Parkplatz, ein Work Cell-Element für Pickplatz und ein Work Cell-
Element für die Linie. Unter den Produktionslinien sind dann für gewöhnlich noch die Work Cell-
Elemente für die einzelnen Stationen konfiguriert. Die Dienste SIPLACE.Pro.LineControl dür
-
fen nur den Work Cell-Elementen der Linie zugewiesen werden.
EDM-Szenarien und OIB Konfiguration
EDM
OIB Einstellungen - EDM Szenarien OIB Settings – EDM Scenarios 13

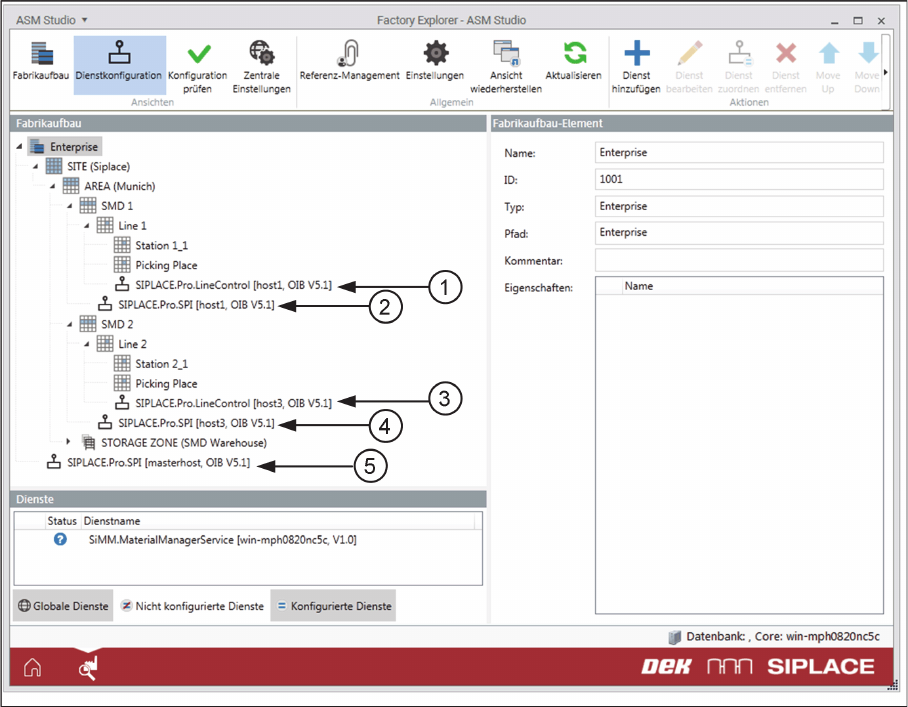

Fabrikaufbau bei EDM Szenario – EDM
Beispiel für Fabrikaufbau bei EDM Szenario – EDM
1. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie 1)
2. SIPLACE.Pro.SPI an der Produktionslinie (SMD 1)
3. SIPLACE.Pro.LineControl am Work Cell-Element der Linie (Linie 2)
4. SIPLACE.Pro.SPI an der Produktionslinie (SMD 2)
5. SIPLACE.Pro.SPI Dienst der globalen SIPLACE Pro Applikation am Knoten Enterprise
