Serviceanleitung WPC5 / WPC6
Seite 3-104
➢ Setzen Sie die Abdeckung an der Ladeeinheit wieder auf und schrauben Sie diese fest.
Sehen Sie dazu auch...
@
3.5.2
Antriebsmotor Ladeachse tauschen [➙ 3-34]
➢ Schrauben Sie den Sensor aus der
Halterung (1).
➢ Schrauben Sie den neuen Sensor
in die Halterung.
➢ Stellen Sie den Abstand zwischen
der Sicherheits- klappe und dem
Sensor mit einer Fühlerblattlehre
auf 0,2 mm ein.
➢ Stecken Sie den Stecker X3 wieder
an der Anschlussplatine an.
Serviceanleitung WPC5 / WPC6
Seite 3-105
3.7.15 Sensor 17 NSM-Modul (WPC6) - Sicherheitssensor Beladeklappe
Ersatzteile
• Sicherheitssensor Beladeklappe [03056989-xx]
Aus-/Einbau
➢ Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-32]).
➢ Öffnen Sie die Beladeklappe.
➢ Stecken Sie das Kabel x2j des Sensors ab und fädeln Sie es aus.
➢ Entfernen Sie die beiden Befestigungsschrauben und entnehmen Sie den Sensor.
➢ Setzen Sie den neuen Sensor ein und befestigen Sie ihn mit den beiden Schrauben.
➢ Fädeln Sie das Sensorkabel wieder ein und stecken Sie es an.
➢ Setzen Sie die Abdeckung an der Ladeeinheit wieder auf.
Legende
1. Betätiger BPS 260-2
2. Bedientaster mit Signallicht
3. Sicherheitssensor Beladeklappe
Serviceanleitung WPC5 / WPC6
Seite 3-106
3.7.16 Sensor 14 NSM-Modul (WPC6) – Tray-Erkennung Ladeachse
Ersatzteile
• Sensor Tray-Erkennung Ladeachse [03056989-xx]
Aus-/Einbau
➢ Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-32]).
➢ Bauen Sie die Hubmagnete aus (siehe "3.5.4 Hubmagnete tauschen" [➙ 3-39]).
Legende

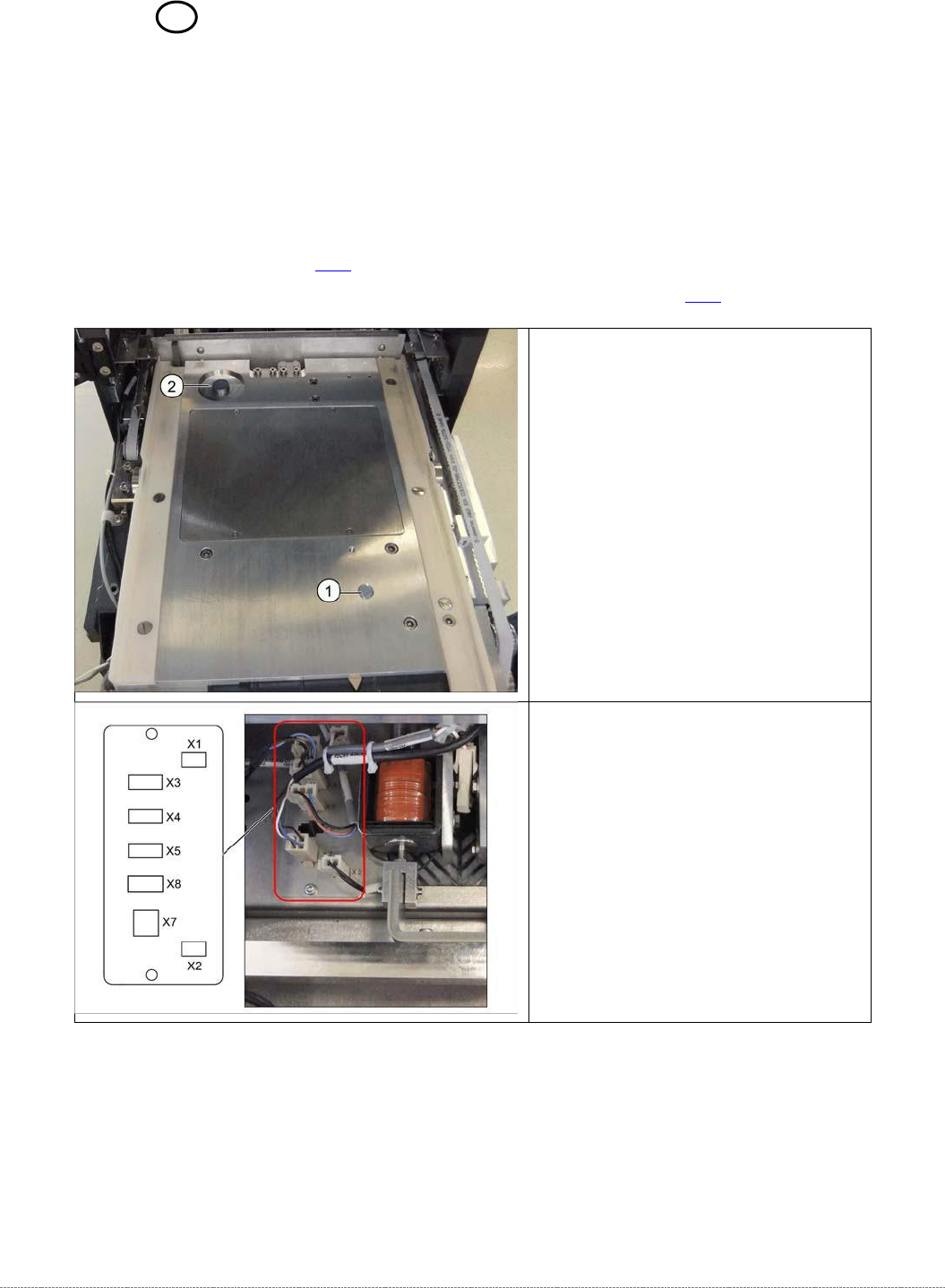

1. Sensor Tray richtig eingelegt
2. Sensor Tray-Erkennung Ladeachse
➢ Ziehen Sie den Stecker X5 auf der
Anschlussplatine.
