Serviceanleitung WPC5 / WPC6
Seite 3-35
Aus-/Einbau
Der Antriebsmotor der Ladeeinheit befindet sich unterhalb der Grundplatte an der Ladeeinheit.
➢ Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-32]).
➢ Lockern Sie die Riemenspannung der Ladeachse (siehe "3.5.1.4 Riemenspannung des
Antriebsriemens Ladeachse lockern" [➙ 3-33]).
➢ Lösen Sie die Befestigungsschauben des Motors an
der Grundplatte und der Kunststoffschiene (1).
➢ Ziehen Sie den Motor ein Stück weit nach vorne, bis
die elektrischen Anschlüsse auf der linken Seite
zugänglich sind.
➢ Lösen Sie die beiden Verschraubungen der
elektrischen Anschlüsse.
➢ => X1 oranges Kabel = Leistungskabel
➢ => X2 grünes Kabel = Steuerkabel
➢ Nehmen Sie den Motor heraus. Achten Sie dabei dar-
auf, dass der Riemen nicht geknickt oder beschädigt
wird.
Serviceanleitung WPC5 / WPC6
Seite 3-36
➢ Befestigen Sie den neuen Motor am Motorflansch und verfahren Sie beim Einbau in
umgekehrter Reihenfolge des Ausbaus.
➢

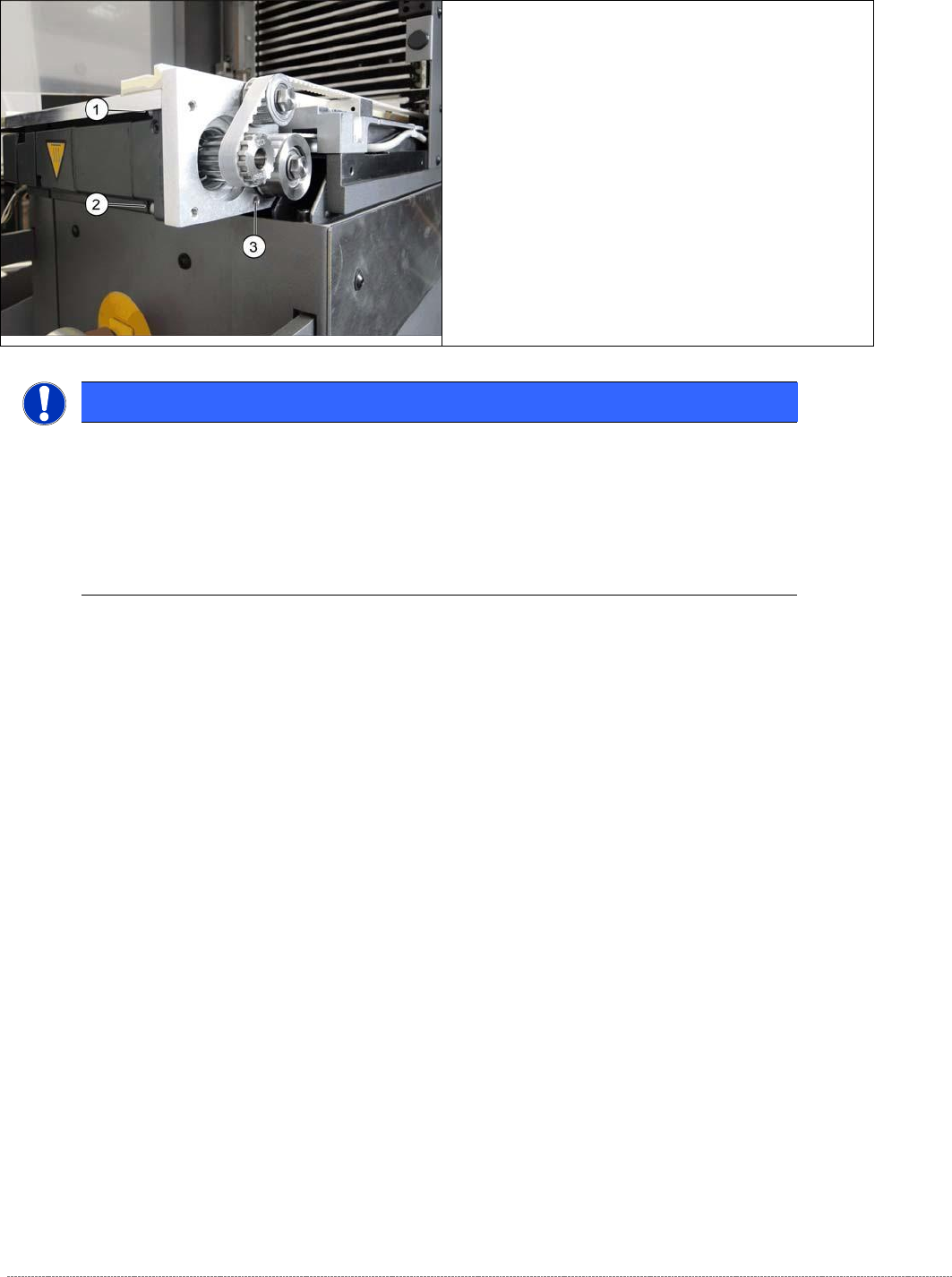

Stützen Sie den Motor von unten ab und lösen Sie die
Befestigungsschrauben des Motorflansches an den
Positionen 1 bis 3.
HINWEIS
Verschraubung schwergängig
In der Verschraubung befindet sich jeweils ein O-Ring. Dadurch kann das Öffnen der
Verschraubung schwergängig sein.
Nehmen Sie ggf. eine Wasserpumpenzange zur Hilfe, um die Verschraubung zu lösen.
Achten Sie darauf, dass die O-Ringe nicht aus der Verschraubung herausfallen, oder beschädigt
werden. Fetten Sie das Gewinde und die O-Ringe beim Widereinbau mit etwas Vaseline.
Serviceanleitung WPC5 / WPC6
Seite 3-37
3.5.3 Antriebszahnriemen der Ladeachse tauschen
➢ Achten Sie beim Einbau des Motors darauf, dass der Motor parallel zur Gleitschiene
ausgerichtet ist.
➢ Stellen Sie die Riemenspannung neu ein (siehe "3.5.6 Riemenspannung für die Ladeachse
einstellen" [➙ 3-43]).
Ersatzteil
• Zahnriemen 10T5/1640 E [03053795-xx]
Vorbereitungen
➢ Fahren Sie den Turm in die Nachfüllposition.
➢ Entfernen Sie alle Flächenmagazinträger (FMTs) aus dem Turm.
➢ Fahren Sie den Turm nach unten.
⇨ Sensoren und Funktionen überprüfen ⇨ Sensoren und Funktionen von bestimmten Funktionen
überprüfen ⇨ Stellplatz ⇨ Funktionen des WPC über- prüfen ⇨ In Transportposition fahren.
➢ Docken Sie den WPC vom SIPLACE Automaten ab und fahren Sie ihn in eine geeignete
Arbeitsposition.
➢ Schalten Sie den Hauptschalter am WPC aus.
➢ Ziehen Sie den Netzstecker und sichern Sie den WPC gegen Wiedereinschalten.
➢ Bauen Sie die Abdeckung des Non-Stop-Moduls aus (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-32]).
➢ Bauen Sie den Eingreifschutz an der Zuführachse aus (siehe "3.5.1.2 Rechte
Seitenverkleidung am WPC entfernen" [➙ 3-32]).
