Serviceanleitung WPC5 / WPC6
Seite 4-125
4.2.3 Referenzbero
➢ Wählen Sie die Zuführachse aus (1).
➢ Wählen Sie die Funktion
Referenzbero
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Folgen sie den Anweisungen und setzen sie fort mit
Anwenden
(1).
Serviceanleitung WPC5 / WPC6
Seite 4-126
➢ Bestätigen Sie den neuen Bero-Referenzpunkt mit
Fertig stellen
(1).
Schaltfahne am Mitnehmer einstellen
➢ Lockern Sie die Schraube (1), mit der die Schaltfahne am Mitnehmer befestigt ist.
➢ Verschieben Sie die Schaltfahne entsprechend der notwendigen Korrektur in Richtung – oder +.
➢ Ziehen Sie die Schraube (1) wieder fest und wiederholen Sie den Messvorgang (siehe "3.7.5
Referenzsensor "Zuführachse" tauschen [03057837-xx]" [➙ 3-79]).
➢ Wiederholen Sie die einzelnen Schritte, bis keine Fehlermeldung mehr erscheint.
Serviceanleitung WPC5 / WPC6
Seite 4-127

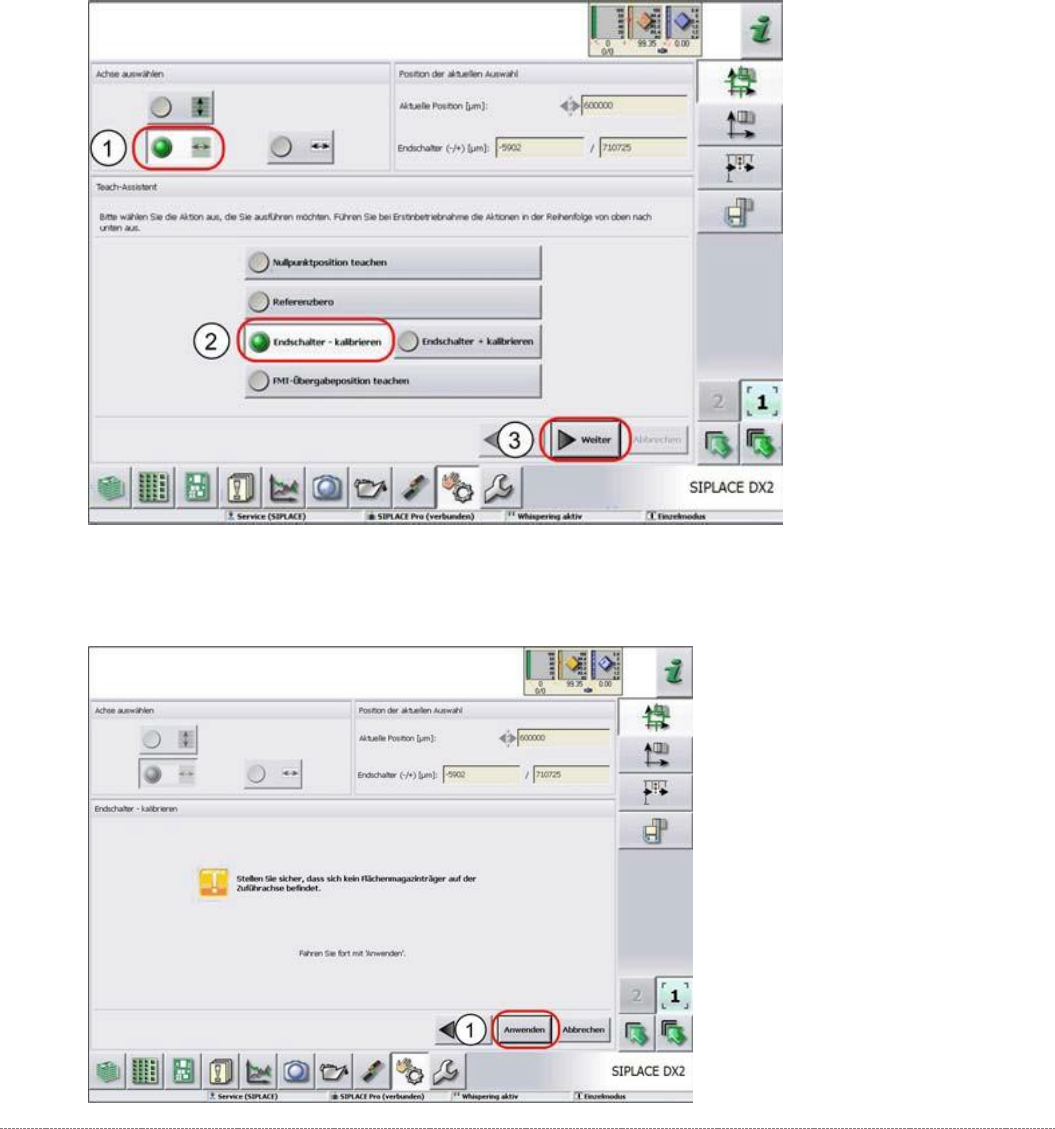

4.2.4 Endschalter kalibrieren
Bei den Endschaltern sind Minus- und die Plus-Position zu kalibrieren.
Endschalter - kalibrieren
➢ Wählen Sie die Zuführachse aus (1).
➢ Wählen Sie die Funktion
Endschalter - kalibrieren
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Anwenden
(1).
