Serviceanleitung WPC5 / WPC6
Seite 4-116

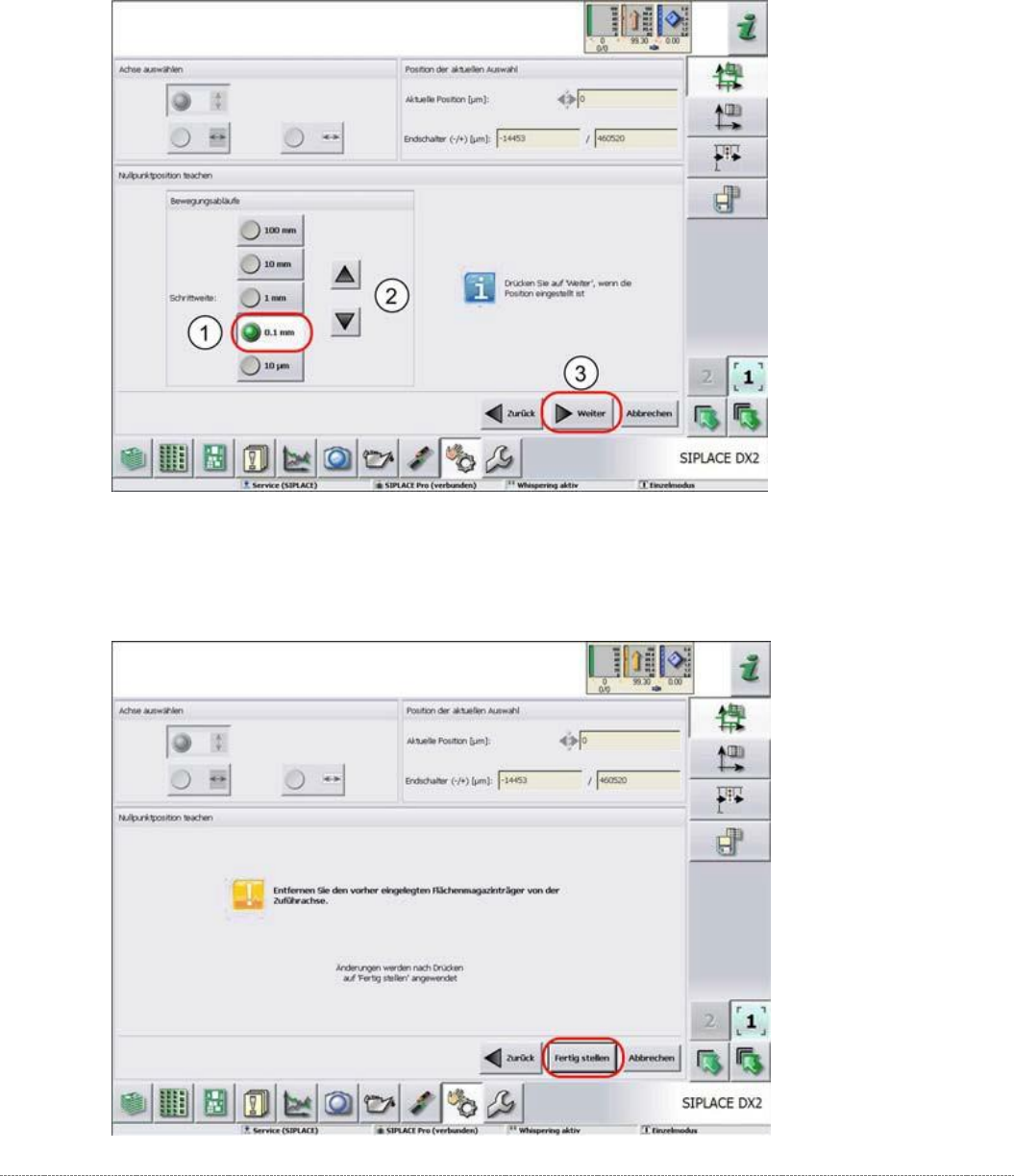

➢ Wählen Sie die mit Hilfe der Pfeiltasten (2) erforderliche Schrittweite aus (1) (0,1 mm in
diesem Beispiel).
➢ Klicken Sie auf die Pfeiltasten und verfahren Sie den Turm so, dass beim Übergang von der
Zuführachse in den Turm das Tray korrekt verfahren werden kann.
➢ Fahren Sie fort mit
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und bestätigen Sie die vorgenommenen Änderungen
mit
Fertig stellen
.
Serviceanleitung WPC5 / WPC6
Seite 4-117

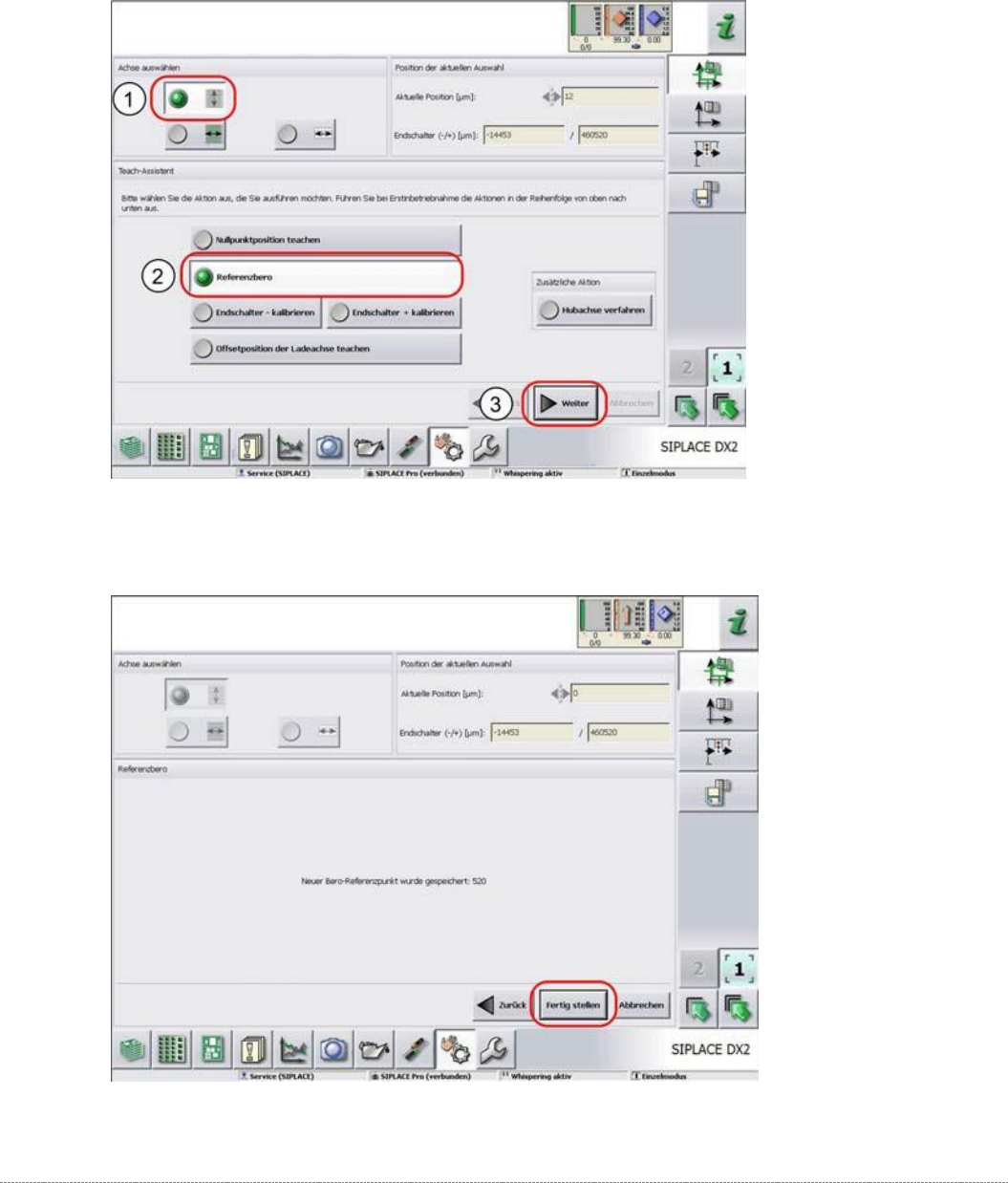

4.1.3 Referenzbero
➢ Entnehmen Sie alle Flächenmagazinträger (FMT) aus dem WPC.
➢ Wählen Sie die Hubachse aus (1).
➢ Wählen Sie die Funktion
Referenzbero
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Bestätigen Sie den neuen Bero-Referenzpunkt mit
Fertig stellen
.
Serviceanleitung WPC5 / WPC6
Seite 4-118

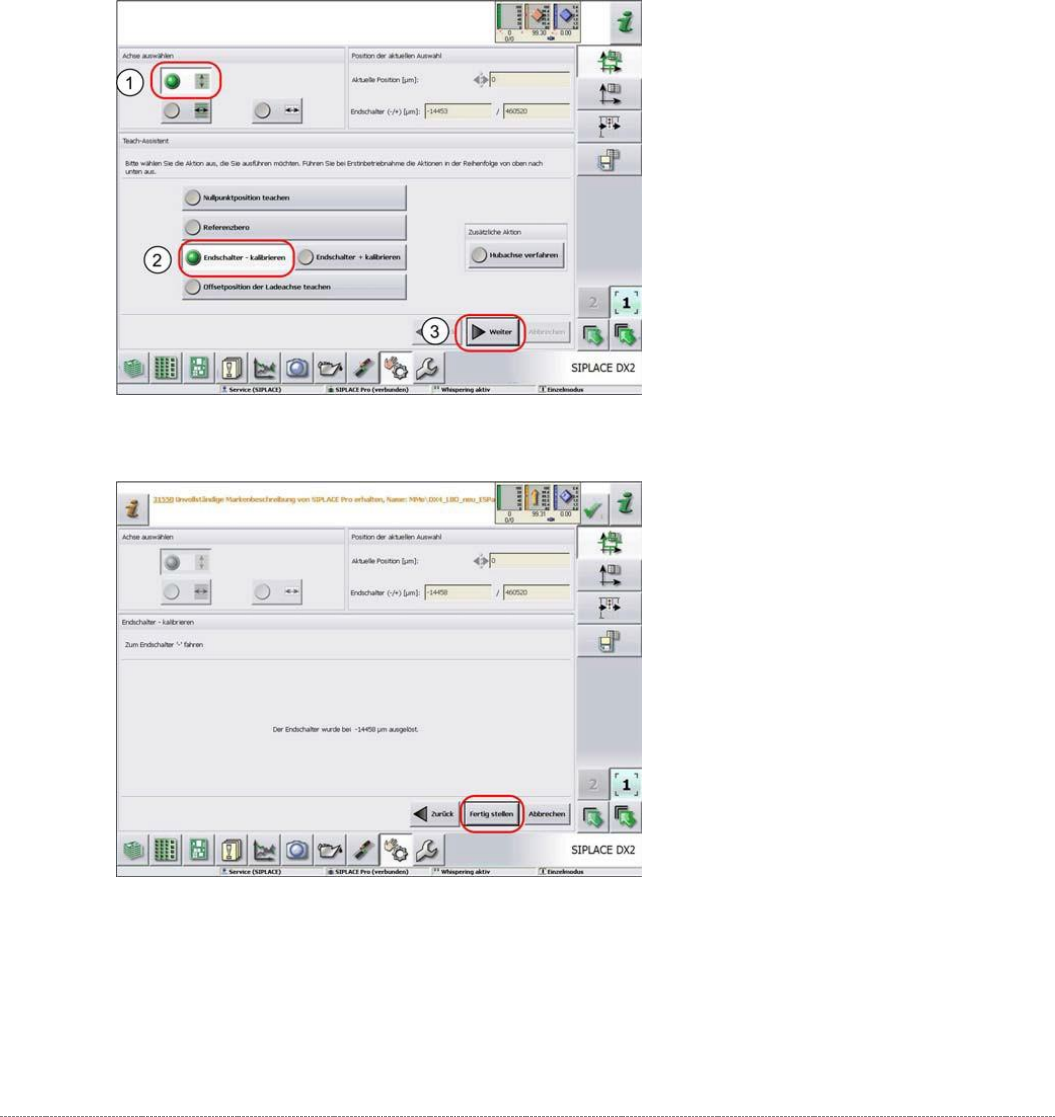

4.1.4 Endschalter kalibrieren
Bei den Endschaltern sind Minus- und die Plus-Position zu kalibrieren.
➢ Entnehmen Sie alle Flächenmagazinträger (FMT) aus dem WPC.
➢ Wählen Sie die Hubachse aus (1).
➢ Wählen Sie die Funktion
Endschalter - kalibrieren
aus (2).
➢ Wählen Sie
Weiter
(3).
Endschalter - kalibrieren
➢ Bestätigen Sie die neue Position, an der der Endschalter auslöst mit
Fertig stellen
.
Endschalter + kalibrieren
➢ Wählen Sie die Hubachse aus (1).
➢
Wählen Sie die Funktion Endschalter + kalibrieren aus und fahren Sie fort wie beim
Kalib
rieren des Endschalters -.
