Serviceanleitung WPC5 / WPC6
Seite 4-131
4.3 Ladeachse kalibrieren (nur WPC6)
Entnehmen Sie vor der Kalibrierung alle Flächenmagazinträger (FMT) aus dem WPC. Die
Kalibrierung der Ladeachse umfasst folgende Funktionen:
• "4.3.1 Nullpunktposition teachen" [
➙
4-132]
• "4.3.2 Referenzbero" [
➙
4-134]
• "4.3.3 Endschalter kalibrieren" [
➙
4-136]
Zuführachse – Reihenfolge der Einstellungen
Werden Endschalter oder Sensoren getauscht, müssen diese wieder entsprechend kalibriert bzw.
eingestellt werden.
Eine komplette Kalibrierung ist nur nötig, wenn die Nullpunktposition verändert wurde.
Die Funktion der in der Software bezeichneten Endschalter + und Endschalter – übernehmen der
maschinenseitige und der turmseitige Endanschlag (Puffer).
HINWEIS
Crash-Lichtschranken BE-Höhe
Crashlichtschranken zur Höhenkontrolle dürfen beim Kalibrieren nicht auslösen
Während der Kalibrierung der Referenzsensoren und Endschalter dürfen die
Crashlichtschranken nicht unbegründet auslösen. Der Kalibriervorgang wird dadurch
gestoppt und es werden keine bzw. ungültige Werte ermittelt.
➢
Stellen Sie sicher, dass während dem Kalibriervorgang keine Gegenstände oder sonstiges
den Lichtstrahl der Crashlichtschranken unterbrechen können.
Serviceanleitung WPC5 / WPC6
Seite 4-132

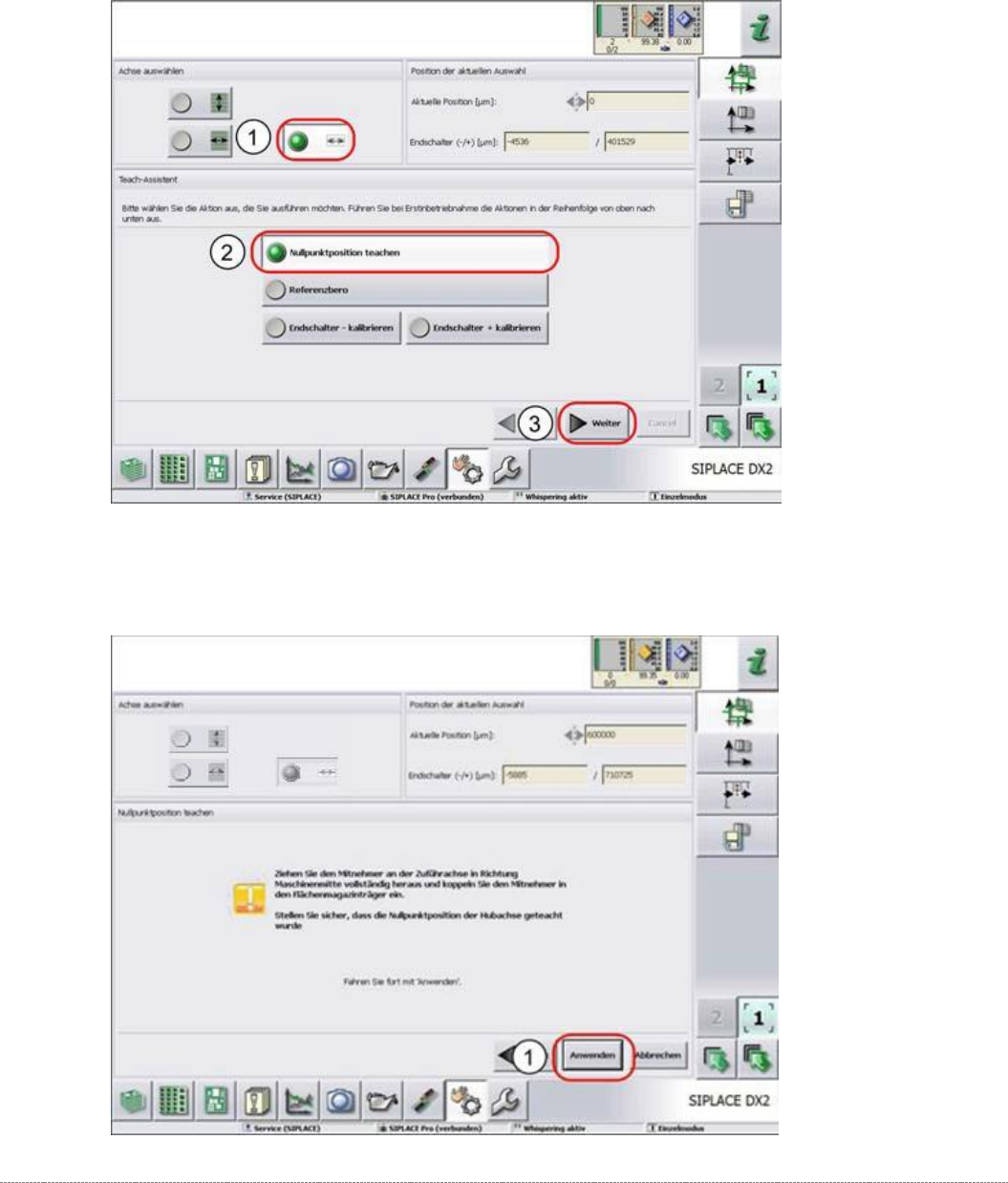

4.3.1 Nullpunktposition teachen
➢ Wählen Sie die Ladeachse aus (1).
➢ Wählen Sie die Funktion
Nullpunktposition teachen
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Anwenden
(1).
Serviceanleitung WPC5 / WPC6
Seite 4-133

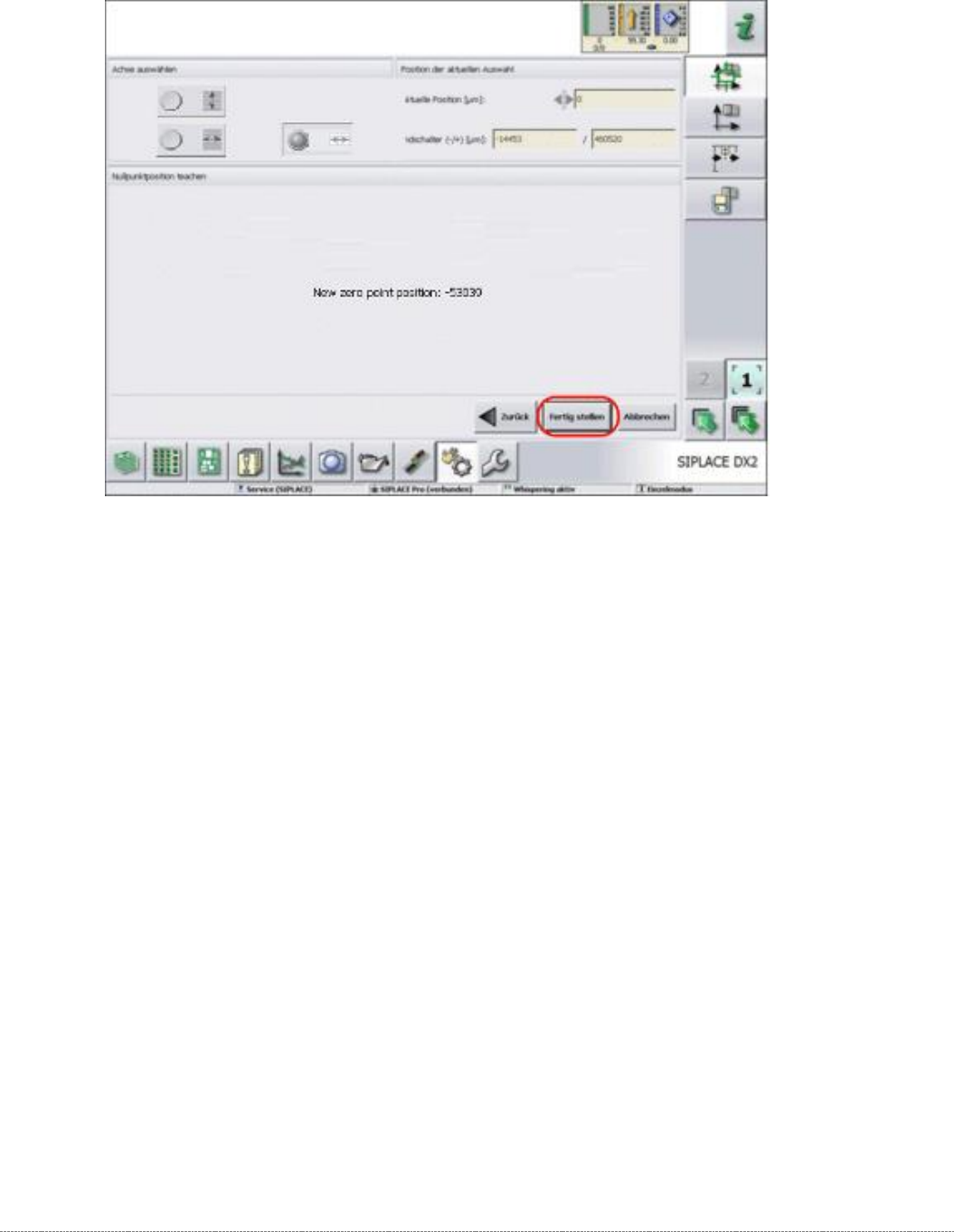

➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Fertig stellen
(1).
