Serviceanleitung WPC5 / WPC6
Seite 3-106
3.7.16 Sensor 14 NSM-Modul (WPC6) – Tray-Erkennung Ladeachse
Ersatzteile
• Sensor Tray-Erkennung Ladeachse [03056989-xx]
Aus-/Einbau
➢ Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-32]).
➢ Bauen Sie die Hubmagnete aus (siehe "3.5.4 Hubmagnete tauschen" [➙ 3-39]).
Legende
1. Sensor Tray richtig eingelegt
2. Sensor Tray-Erkennung Ladeachse
➢ Ziehen Sie den Stecker X5 auf der
Anschlussplatine.
Serviceanleitung WPC5 / WPC6
Seite 3-107
Siehe auch….
@
3.5.2
Antriebsmotor Ladeachse tauschen [➙ 3-34]
➢ Lösen Sie an der Unterseite der
Grundplatte die Kontermutter, die
den Sensor befestigt und drehen
Sie den Sensor heraus (1).
➢ Drehen Sie den neuen Sensor in
die Tischplatte ein.
➢ Der Sensor sollte zwischen 0,2 mm
und 0,5 mm über die Tischplatte
hervorstehen. Überprüfen Sie dies
mit Hilfe eines Haarlineals (2).
➢ Kontern Sie den Sensor an der
unteren Seite (1).
➢ Stecken Sie den Stecker X5 auf der
Anschlussplatine an.
Serviceanleitung WPC5 / WPC6
Seite 3-108
3.7.17 Sensor 16 NSM-Modul (WPC6) - Sicherheitssensor Eingreifschutz
Ersatzteile
• Sicherheitssensor Eingreifschutz [03056990-xx]
Vorbereitungen

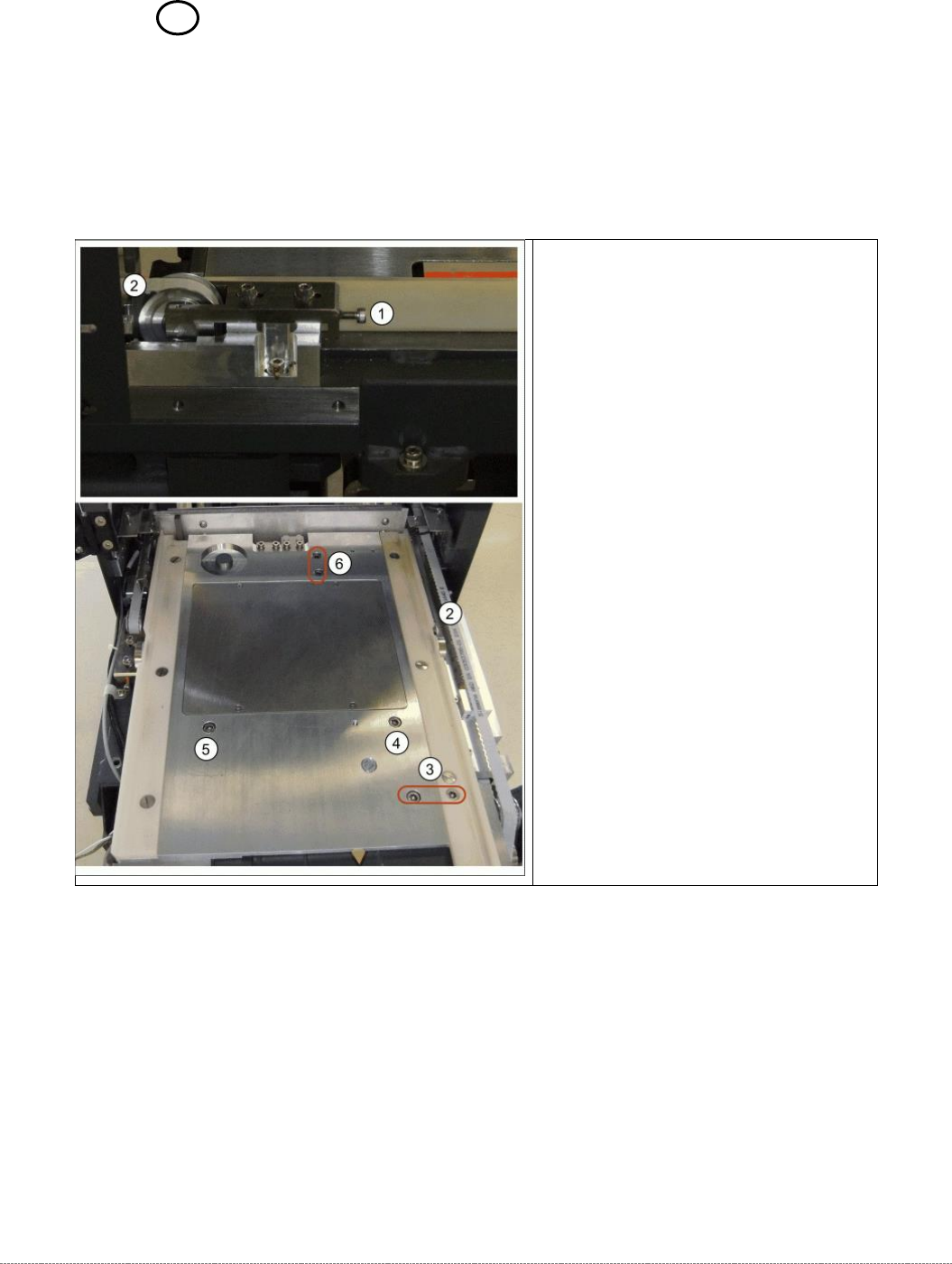

Riemenspannung lockern
➢ Lockern Sie die Riemenspannung
des Antriebriemens der Ladeachse
(2) an der Spannschraube hinter
dem Turm (1).
Grundplatte ausbauen
➢ Lösen Sie an Position (3) die
Schrauben, mit denen der Motor an
der Grundplatte befestigt ist.
➢ Heben Sie die Grundplatte ab und
drehen Sie diese um.
