Serviceanleitung WP C5 / W PC6 Seite 4-135 ➢ Befolgen Sie den a ngezeigten Hinweis un d fahren S ie fort mit Fertig stellen (1). Schaltfahne am Mitnehmer einstell en ➢ Lockern Sie die Schra ube (1), mit der die Schaltf…
Serviceanleitung WPC5 / WPC6
Seite 4-134
4.3.2 Referenzbero
➢ Wählen Sie die Ladeachse aus (1).
➢ Wählen Sie die Funktion
Referenzbero
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Anwenden
(1).
Serviceanleitung WPC5 / WPC6
Seite 4-135
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Fertig stellen
(1).
Schaltfahne am Mitnehmer einstellen
➢ Lockern Sie die Schraube (1), mit der die Schaltfahne am Mitnehmer befestigt ist.
➢ Verschieben Sie die Schaltfahne entsprechend der notwendigen Korrektur in Richtung – oder +.
➢ Ziehen Sie die Schraube (1) wieder fest und wieder- holen Sie den Messvorgang (siehe "3.7.14
Bero Referenzpunkt Ladeachse tauschen [03056947-xx]" [➙ 3-99]).
➢ Wiederholen Sie die einzelnen Schritte, bis keine Fehlermeldung mehr erscheint.
Serviceanleitung WPC5 / WPC6
Seite 4-136
4.3.3 Endschalter kalibrieren
Bei den Endschaltern sind Minus- und die Plus-Position zu kalibrieren.
Endschalter - kalibrieren

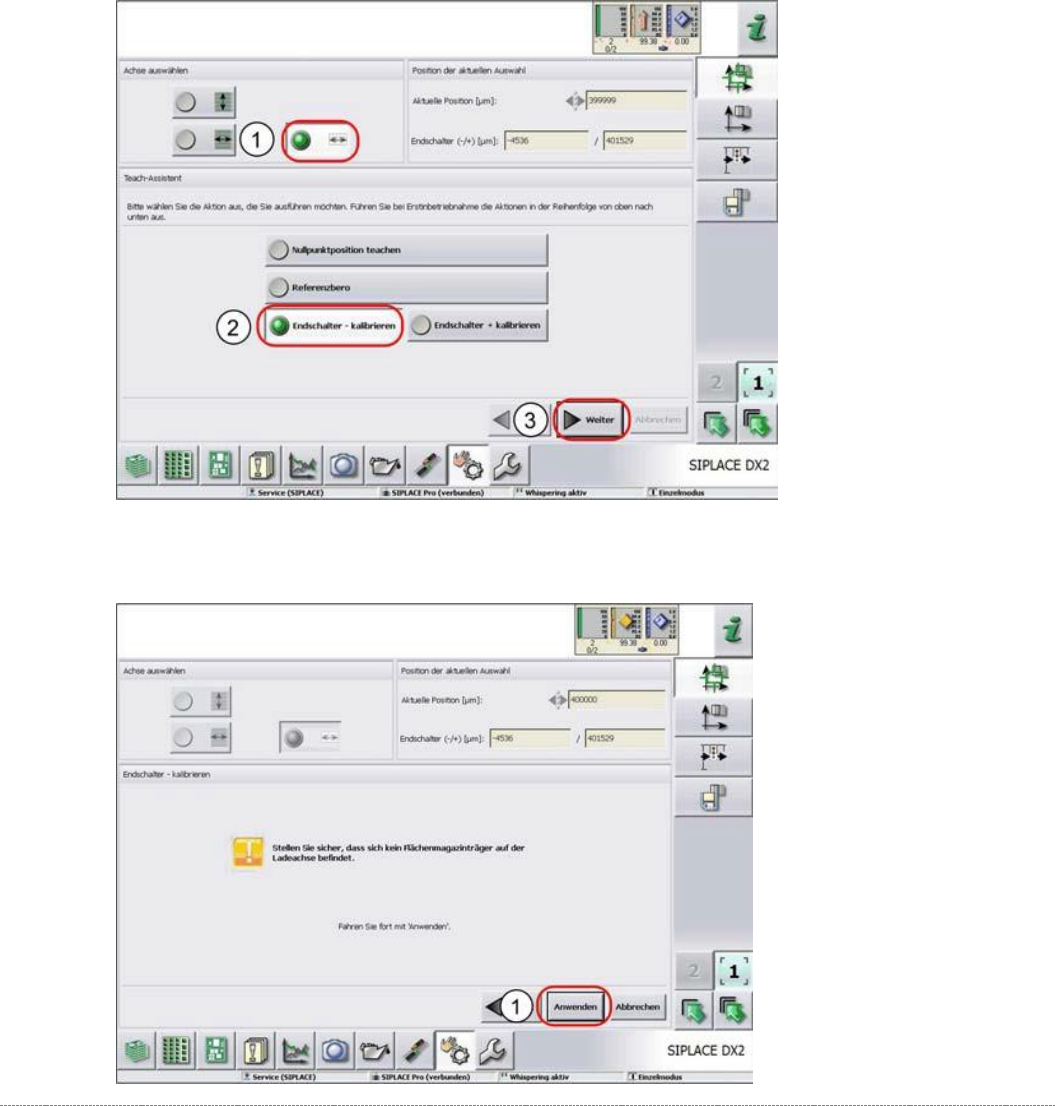

➢ Wählen Sie die Ladeachse aus (1).
➢ Wählen Sie die Funktion
Endschalter - kalibrieren
aus (2).
➢ Wählen Sie
Weiter
(3).
➢ Befolgen Sie den angezeigten Hinweis und fahren Sie fort mit
Anwenden
(1).
