4. 設定
設定設定
設定
4
44
4.
..
.1
11
1
マシン
マシンマシン
マシン設定
設定設定
設定
本機能を有効にするには、[マシン設定] – [スペック情報] - [吸着高さティーチ]を開き、「吸
着高さティーチ」を「使用」に設定してください。また、必要に応じて他の設定を変更し
てください。

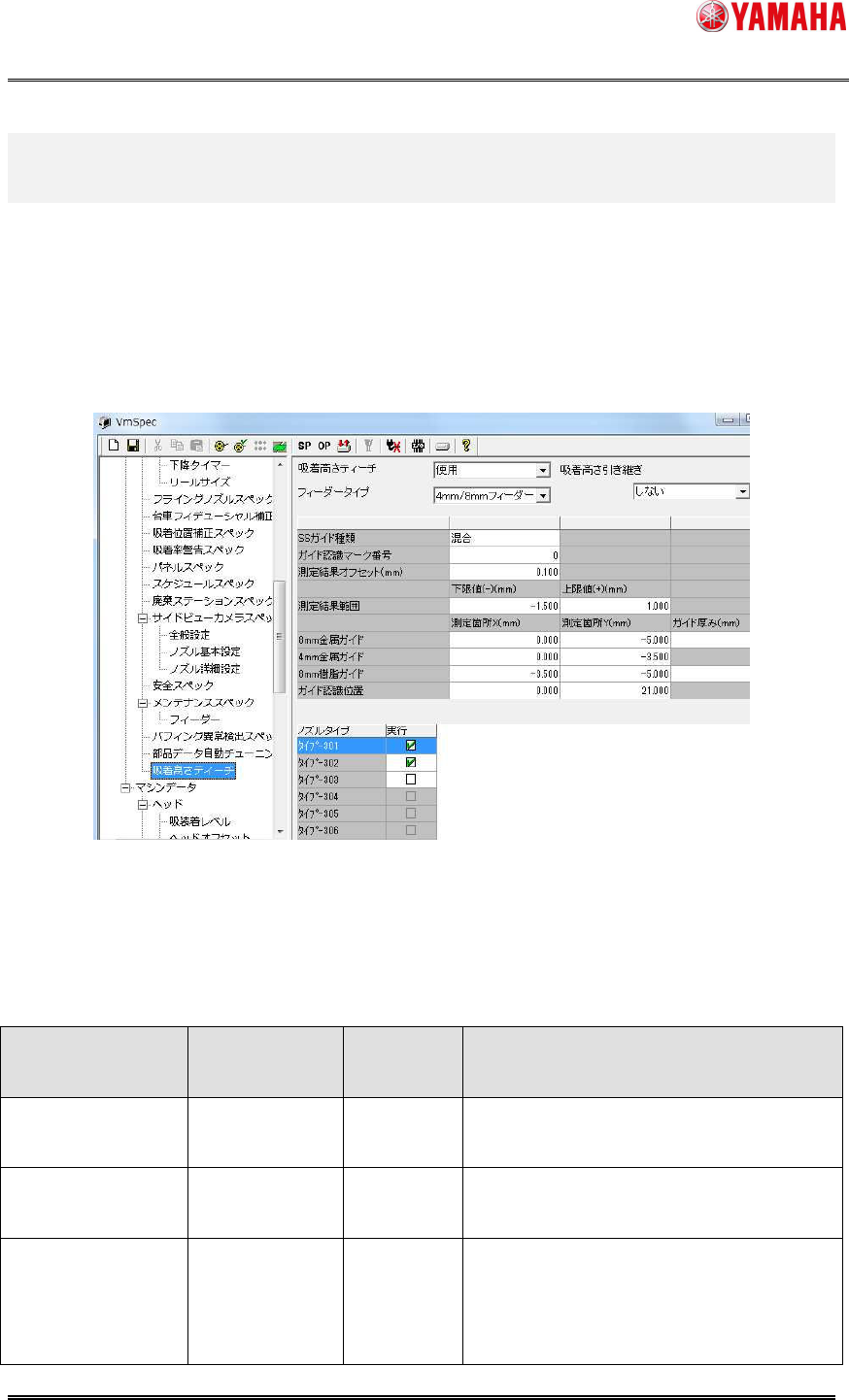

図 4.1 [マシン設定] – [スペック情報] - [吸着高さティーチ] 画面
表 4.1 [マシン設定] – [スペック情報] - [吸着高さティーチ] 画面 設定項目
項目名
項目名項目名
項目名 値域または選
値域または選値域または選
値域または選
択肢
択肢択肢
択肢
初期値
初期値初期値
初期値 意味
意味意味
意味
吸着高さティーチ 使用
未使用
使用 吸着高さティーチ機能の使用/未使用を
選択します。
吸着高さ引き継ぎ
しない
する
しない 基板データ間で吸着高さを引き継ぐ場
合は、「する」に設定します。
フィーダータイプ
(▲2)
[4mm/8mm フ
ィーダー]
[12mm フ ィ ー
ダー以上
[トレイ]
4mm/8mm
フィーダー
選択項目に応じた設定画面の切り替え
を行います。
ヤマハ発動機株式会社 IM 事業部
マウンター第 2 技術部 ソフト開発グループ
MDOC-SOFT50389
15/23
項目名
項目名項目名
項目名 値域または選
値域または選値域または選
値域または選
択肢
択肢択肢
択肢
初期値
初期値初期値
初期値 意味
意味意味
意味
以下は「4mm/8mm フィーダー」専用の設定項目
SS ガイド種類
金属
樹脂
混合
混合 マシンで使用している SS フィーダーの
ガイド種類を選択します。
金属・・・金属ガイドのみの場合
樹脂・・・樹脂ガイドのみの場合
混合・・・金属ガイドと樹脂ガイドが混
在している場合
※ZS フィーダーにおいては金属ガイド
のみのため、本設定にかかわらず金属ガ
イドとして動作します。
ガイド認識マーク
番号
0～300
280
フィーダーガイド判別認識で使用する
マークデータの番号を入力します。デー
タベースの番号を入力してください。
[SS ガイド種類] を “金属” または “樹
脂”に設定している場合は “0” を入力
してください。
測定結果オフセッ
ト(mm)
-1.0～1.0
0.1
測定結果に加えるオフセット値を入力
します。
[測定結果範囲]
下限値(-)(mm)
上限値(+)(mm)
下:-5.0～0.0
上:0.0～5.0
-1.5
1.0
測定結果異常エラーの閾値を入力しま
す。測定結果がこの上限・下限を超えた
場合、エラーになります。
[8mm 金属ガイド]
測定箇所 X(mm)
測定箇所 Y(mm)
X:-5.0～5.0
Y:-30.0～30.0
X: 0.0
Y: -5.0
8mm フィーダーの金属ガイドにおける
測定位置を入力します。吸着座標からの
オフセット値を入力します。
[8mm 金属ガイド]
ガイド厚み(mm)
0.0～3.0
1.0
8mm と 4mm フィーダーにおける金属
ガイドの厚み幅を入力します。
[4mm 金属ガイド]
測定箇所 X(mm)
測定箇所 Y(mm)
X:-5.0～5.0
Y:-30.0～30.0
X: 0.0
Y: -3.5
4mm フィーダーの金属ガイドにおける
測定位置を入力します。吸着座標からの
オフセット値を入力します。
[8mm 樹脂ガイド]
測定箇所 X(mm)
測定箇所 Y(mm)
X:-5.0～5.0
Y:-30.0～30.0
X: -3.5
Y: -5.0
8mm フィーダーの樹脂ガイドにおける
測定位置を入力します。吸着座標からの
オフセット値を入力します。
[8mm 樹脂ガイド]
ガイド厚み(mm)
0.0～3.0
1.8
8mm フィーダーの樹脂ガイドの厚み幅
を入力します。
ヤマハ発動機株式会社 IM 事業部
マウンター第 2 技術部 ソフト開発グループ
MDOC-SOFT50389
16/23
項目名
項目名項目名
項目名 値域または選
値域または選値域または選
値域または選
択肢
択肢択肢
択肢
初期値
初期値初期値
初期値 意味
意味意味
意味
[ガイド認識位置]
測定箇所 X(mm)
測定箇所 Y(mm)
X:-5.0～5.0
Y:-30.0～30.0
X: 0.0
Y: 21.0
ガイド認識位置を入力します。吸着座標
からのオフセット値を入力します。
[ 負 圧 ば ら つ き 閾
値]
開放時負圧
1～30
2
開放時負圧測定でのばらつき結果が、本
設定を越えた場合に、次の測定フェーズ
に移行します。
[ 負 圧 ば ら つ き 閾
値]
密閉時負圧
1～30
3
密閉時負圧測定でのばらつき結果が、本
設定を越えた場合に、次の測定フェーズ
に移行します。
[ 負 圧 ば ら つ き 閾
値]
前後負圧差
1～30
5
測定開始前の負圧値と測定終了後の負
圧値の差が本設定以上であれば、エラー
になります。
[開始位置オフセッ
ト]
検索測定
0.0～30.0
5.0
検索測定を開始する、プレート高さ Z か
らのオフセット値を入力します。
[終了位置オフセッ
ト]
検索測定
0.0～10.0
0.5
検索測定を終了する、プレート高さ Z か
らのオフセットを入力します。
[終了位置オフセッ
ト]
詳細設定
0.0～10.0
1.0
詳細下降を終了する、検索下降終了時点
からのオフセット値を入力します。
[測定ステップ量]
詳細設定
0.0～1.0
0.03
詳細測定時の下降ステップ量を入力し
ます。
[測定ステップ量]
上昇測定
0.0～1.0
0.01
上昇測定時の上昇ステップ量を入力し
ます。
以下は「12mm フィーダー以上」「トレイ」の専用項目
(▲2) (▲3)
測定モード 通常
ゆっくり
通常 測定方法を選択します。普段は「通常」
のままで使用してください。
制限部品サイズ
X,Y,Z(mm)
X,Y,Z : 100.0 X,Y : 3.0
Z: 1.0
実行を制限する部品サイズを入力しま
す。入 力値 以 下の 部品は実行 しませ
ん。’0.0’を入力すると、制限されません。
測定結果オフセッ
ト(mm)
-1.0～1.0
12mm/0.1
トレイ/0.5
測定結果に加えるオフセット値を入力
します。
