4. 安装 QD068-00 12 影像处理式智能供料器检查治具使用说明书 4.2 检查治具的电源接通方法 连接好电源用接插件电缆后，使 电源开关 ON，就会向检查治具供应电源 。
QD068-00 4. 安装
影像处理式智能供料器检查治具使用说明书 11
4. 安装
4.1 连接供料器检查治具和检查用 PC
请将电源用接插件电缆及附属的导线连接到供料器检查治具和检查用 PC 上。
CN3
I/O
4. 安装 QD068-00
12 影像处理式智能供料器检查治具使用说明书
4.2 检查治具的电源接通方法
连接好电源用接插件电缆后，使电源开关 ON，就会向检查治具供应电源。
QD068-00 4. 安装
影像处理式智能供料器检查治具使用说明书 13
4.3 安装应用程序和驱动程序
此处说明供料器精度检查应用程序 “FeederCheck”的安装方法。如果只是进行检查结果的
阅览时，请参照 4.3.5 FCViewer 的安装。
进行安装的项目为以下 4 项。
1. 使用 FeederCheckSetup.exe 安装应用程序。
2. 安装相机驱动程序。
3. 安装 DIO PCI 卡驱动程序。
4. 安装 FCViewer。
4.3.1 使用 FeederCheckSetup.exe 安装应用程序
1. 请执行被收录在附属的 CD-ROM 中的 “FeederCheckSetup.exe”。开始安装。

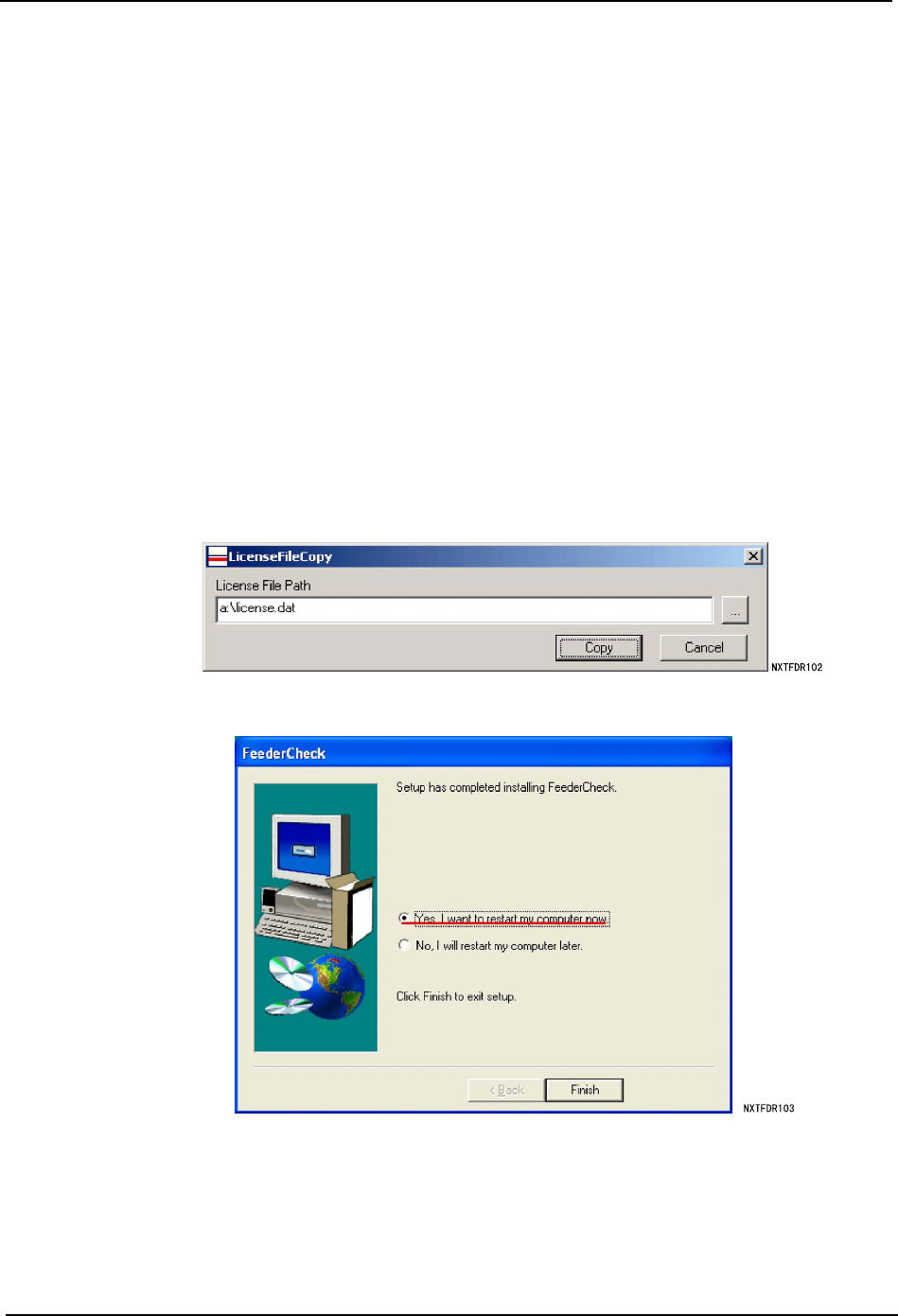

2. 安装的最后会显示许可证文件复制对话。
请在 “License File Path”栏中指定 license.data 文件的路径 （通常 FD 驱动器）并
按下 “Copy”。（复制到 C:\Fuji\System\vision\license 文件夹中）
备注 ) 如果已经进行了许可证文件的复制，按下取消按钮能够跳过该操作。
3. 安装结束后，显示提醒重新启动的信息。请根据信息重新启动 Windows。
