QD068-00 6. 供料器的调整和检查
影像处理式智能供料器检查治具使用说明书 37
b. 校对带定位点基准位置
用红圈显示基准定位点基准位置的被修正的校对带定位点位置。
c. Inspect mark Image 指令
按下“Inspect Mark Image”后，就会执行读取的定位点的影像处理。显示离开基准
位置的偏移量。

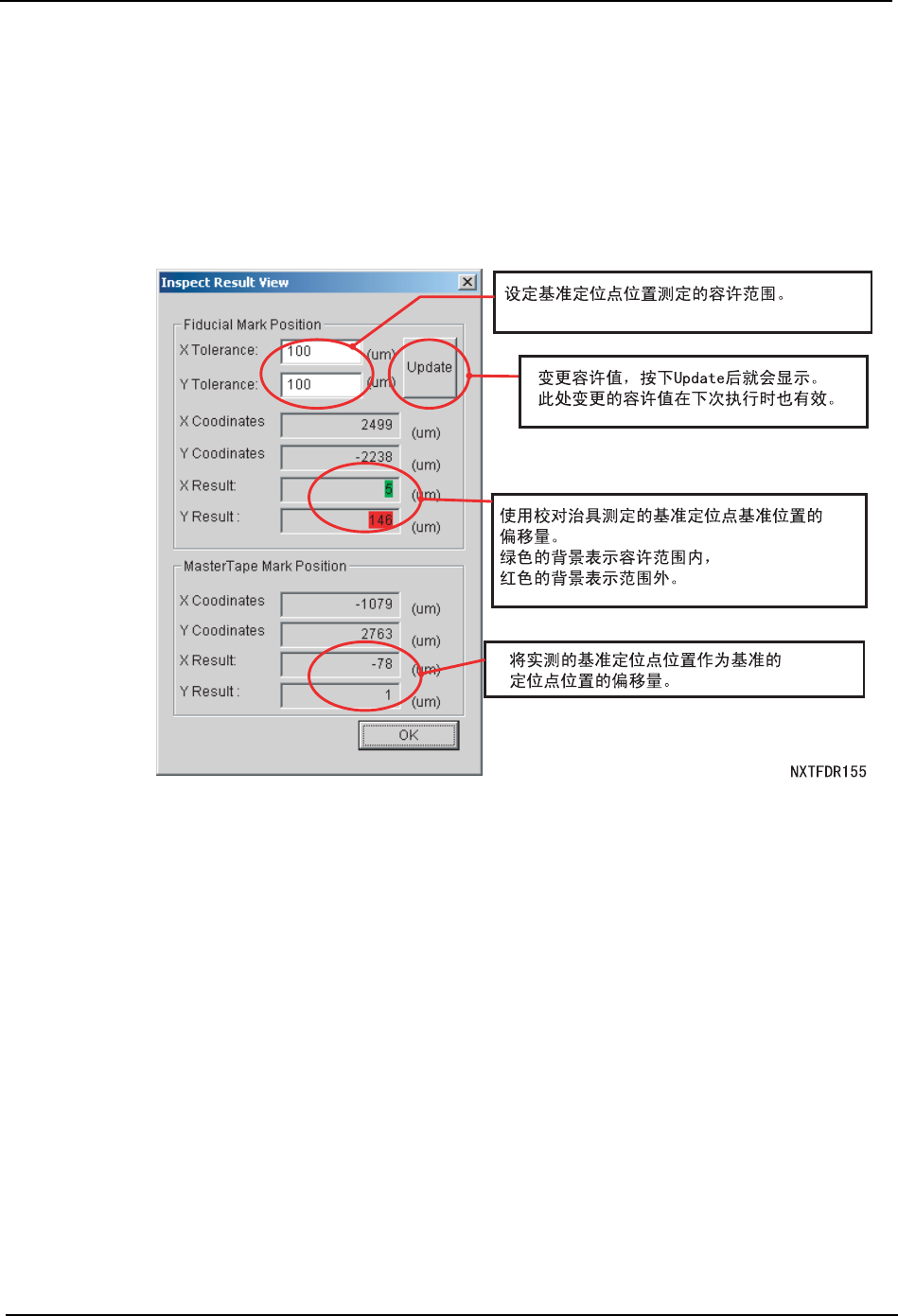

7. 请执行 Inspect mark Image 指令。
8. 显示 “Inspect Result View”，能够确认定位点位置的偏移量。
6. 供料器的调整和检查 QD068-00
38 影像处理式智能供料器检查治具使用说明书

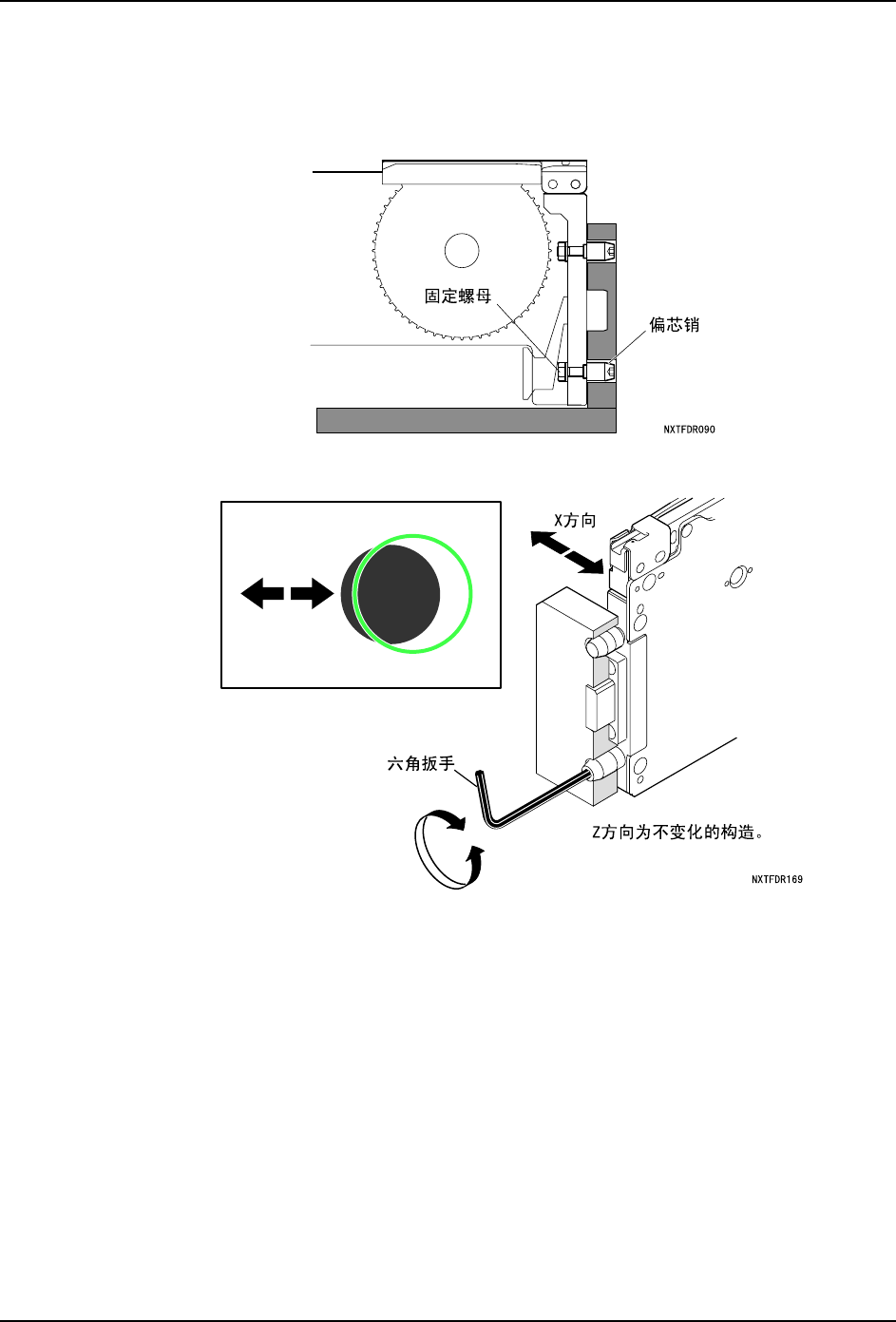

6.1.3 如何调整供料器位置
此处调整基准定位点的位置。基准定位点只能进行 X 方向的调整。
1. 请拆下供料器侧罩，松开固定下侧的偏芯销的螺母。
2. 请一边确认画面一边用六角扳手旋转偏芯销，调整 X 方向的偏移量。
备注 ) 基准孔的位置调整只进行 X 方向的调整。如果调整后 X 方向还是偏移时，需要更换偏芯销和重
新调整。
3. 请旋紧松开的螺母。
4. 再次在画面上确认基准孔的位置，如果 X 方向没有偏移则调整结束。
QD068-00 6. 供料器的调整和检查
影像处理式智能供料器检查治具使用说明书 39

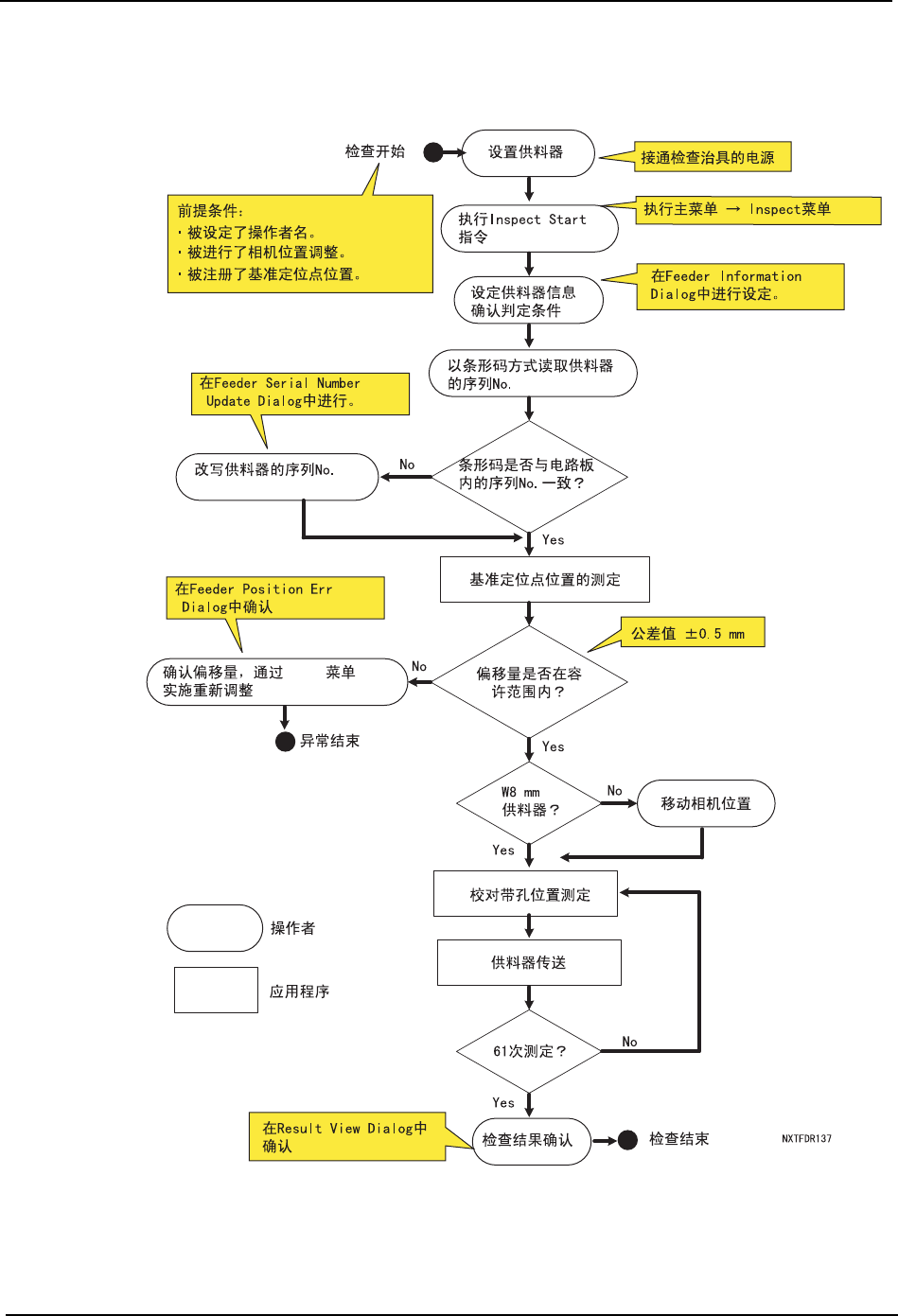

6.2 供料器精度检查步骤
以下表示检查步骤的作业流程。
Adjust
