QD068-00 5.FeederCheck 的操作方法
影像处理式智能供料器检查治具使用说明书 23
5. FeederCheck 的操作方法
5.1 启动
请单击菜单栏的 [Start]，选择以下的项目。
·[Programs] → [FeederCheckApplication] → [FeederCheck.exe]
5.2 初始画面
以下表示已经启动的 FeederCheck 应用程序的初始画面。
1. 菜单栏
表示执行跟踪数据或影像的保存、测定结果的显示等的菜单。
5.FeederCheck 的操作方法 QD068-00
24 影像处理式智能供料器检查治具使用说明书
2. 显示操作工具栏
使显示在影像显示窗口内的影像放大·缩小·滚动的工具栏。
3. 指令工具栏
存放了供料器的调整、检查及设定等指令的工具栏。
4. 影像显示窗口
显示所取入的影像或影像处理结果。
5.2.1 菜单栏
File 菜单
a. [Save Trace]
·输出应用程序跟踪数据。当发生故障时，请将跟踪数据文件寄送到本公司。
b. [Save Image]
·输出影像显示窗口内的影像。当发生故障时，请将影像文件寄送到本公司。
Tool 菜单
a. [Setting]
·显示 Setting 对话。
View 菜单
a. [Result]
·显示检查结果显示对话。→ Result View Dialog
b. [Result Search]
·显示检查结果查找对话。→ FCVierer Dialog
Help 菜单
确认本应用程序的版本信息。
QD068-00 5.FeederCheck 的操作方法
影像处理式智能供料器检查治具使用说明书 25
5.2.2 指令工具栏

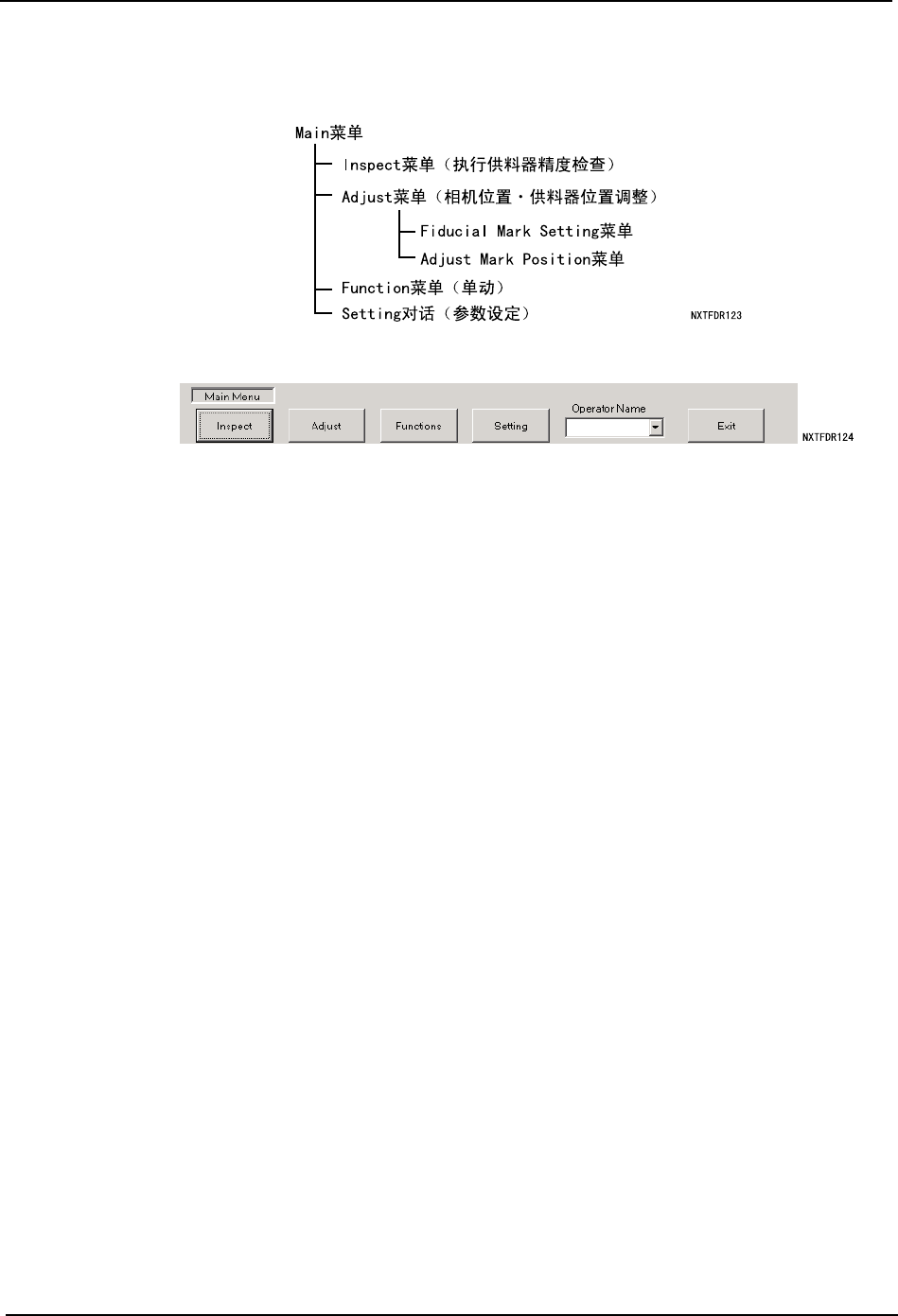

说明指令工具栏的功能。
Main 菜单
a. [Inspect]
·进行供料器精度检查。检查步骤请参照 [6. 供料器的调整和检查 ]。
·转换到 Inspect 菜单。
b. [Adjust]
·执行相机位置调整或供料器位置调整。调整步骤请参照 [6.1 供料器位置调整步骤
]。
·转换到 Adjust 菜单。
c. [Function]
·以单体方式执行 FeederCheck 应用程序中所搭载的各功能。
·转换到 Function 菜单。
d. [Setting]
·设定与 FeederCheck 应用程序的功能有关的参数。
·转换到 Setting 对话。
e. [Operator Name]
·选择操作者名。所选择的操作者名被反映到检查结果显示对话中。
·操作者名能够通过设定对话 [ 设定页面 2] 进行注册。
f. [Exit]
·结束应用程序。
