6. 供料器的调整和检查 QD068-00
42 影像处理式智能供料器检查治具使用说明书

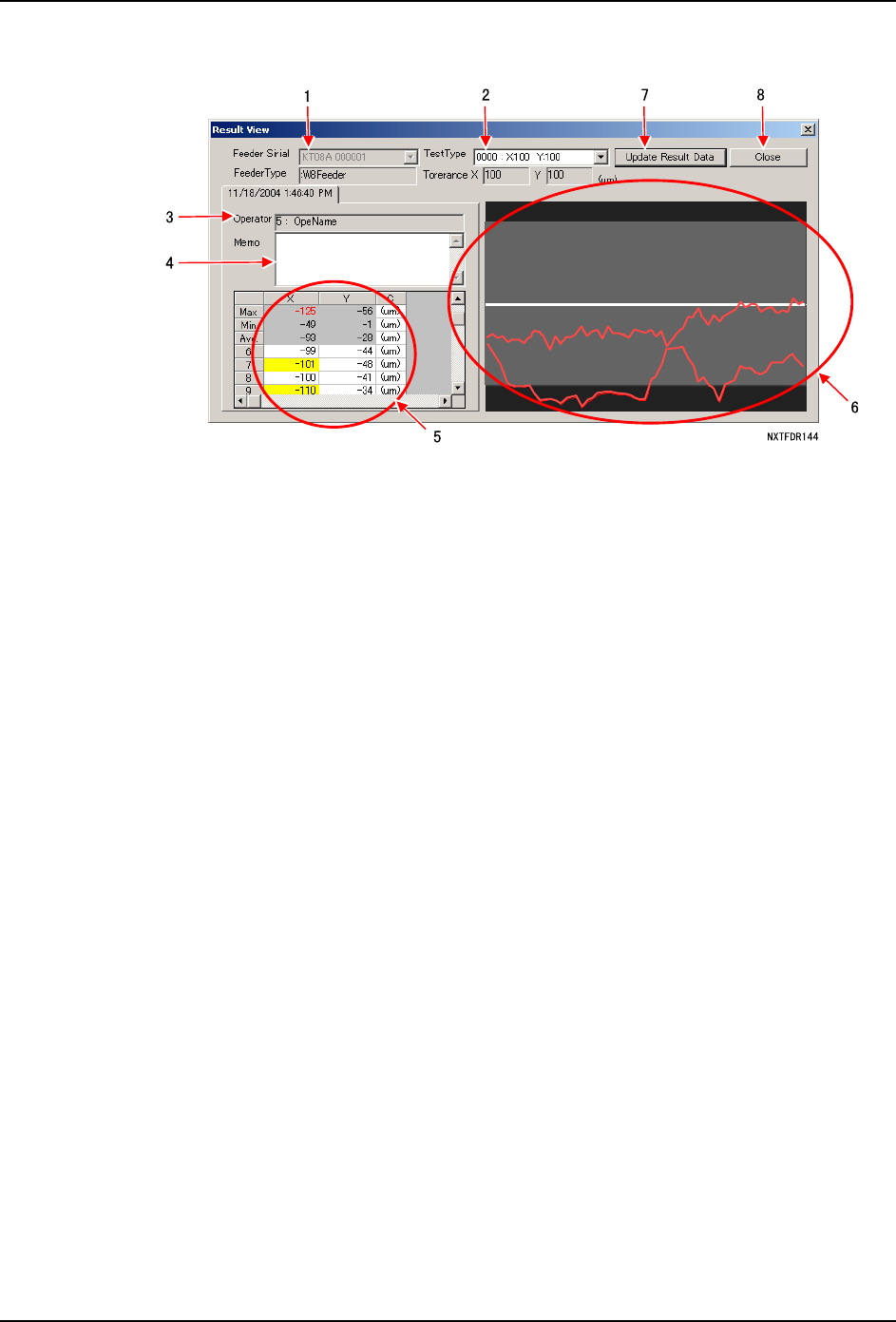

6.2.3 Result View Dialog
1. Feeder Serial
通过条形码读取器取得的序列信息。
2. Test Type
设定判定基准。
3. Operator
显示操作者名。被记入了通过 Main 菜单选择的操作者名。
4. Memo
请记入备忘录。按下 “Updata Result Data”后，就会被更新成 Result Data。
5. 检查结果
显示 61 次的测定结果的 Max 值·Min 值·Ave 值。
没有满足判定基准的项目为黄色的背景。（Max、Min、Ave 栏为红色文字）
6. 图解显示
图解显示 61 次的测定结果。
中心线的上下灰色的领域为容许范围。用粗线显示 X 方向的测定结果，细线为 Y 方向的
测定结果。
7. Update Result Data
记录在 Memo 栏的信息被更新为 Result Data。
8. Close
关闭结果显示对话时的按钮。
该结果显示对话也可以从菜单栏的 View 菜单参照。
QD068-00 6. 供料器的调整和检查
影像处理式智能供料器检查治具使用说明书 43
6.2.4 如何调整停止位置
此处调整校对带孔的停止位置。停止位置只能进行 Y 方向的调整。
由于校对带的停止位置是由链轮决定的，因此调整链轮的停止位置。
1. 首先请松开传感器固定螺栓，接着微微旋转传感器位置调整用的偏芯销。
2. 在供料器上请设置校对带。
3. 请确认按下 1 次原点调整按钮时的画面上的校对带孔。如果孔的中心在基准位置的中央
则没有问题。否则，请再次旋转偏芯销确认画面。
4. 旋紧松开的固定螺栓。
5. 再一次确认画面，如果校对带孔的中心在容许范围内则停止位置的调整结束。
6. 供料器的调整和检查 QD068-00
44 影像处理式智能供料器检查治具使用说明书
6.3 元件吸取高度调整
测定元件吸取面的高度，确认是否在基准位置。如果超过基准的容许范围，请旋转供料器定
位用的偏芯销调整吸取高度。
此处，除了治具主体还需要校对治具·校对规·千分表表。
6.3.1 测定方法
1. 请在供料器放置台上设置校对治具。握住手柄用力插入到供料器放置台的里面。
2. 请设置千分表使得触针接触校对治具的测定面。在该位置使千分表的指针与刻度“0”重
合。
