5.FeederCheck 的操作方法 QD068-00
26 影像处理式智能供料器检查治具使用说明书

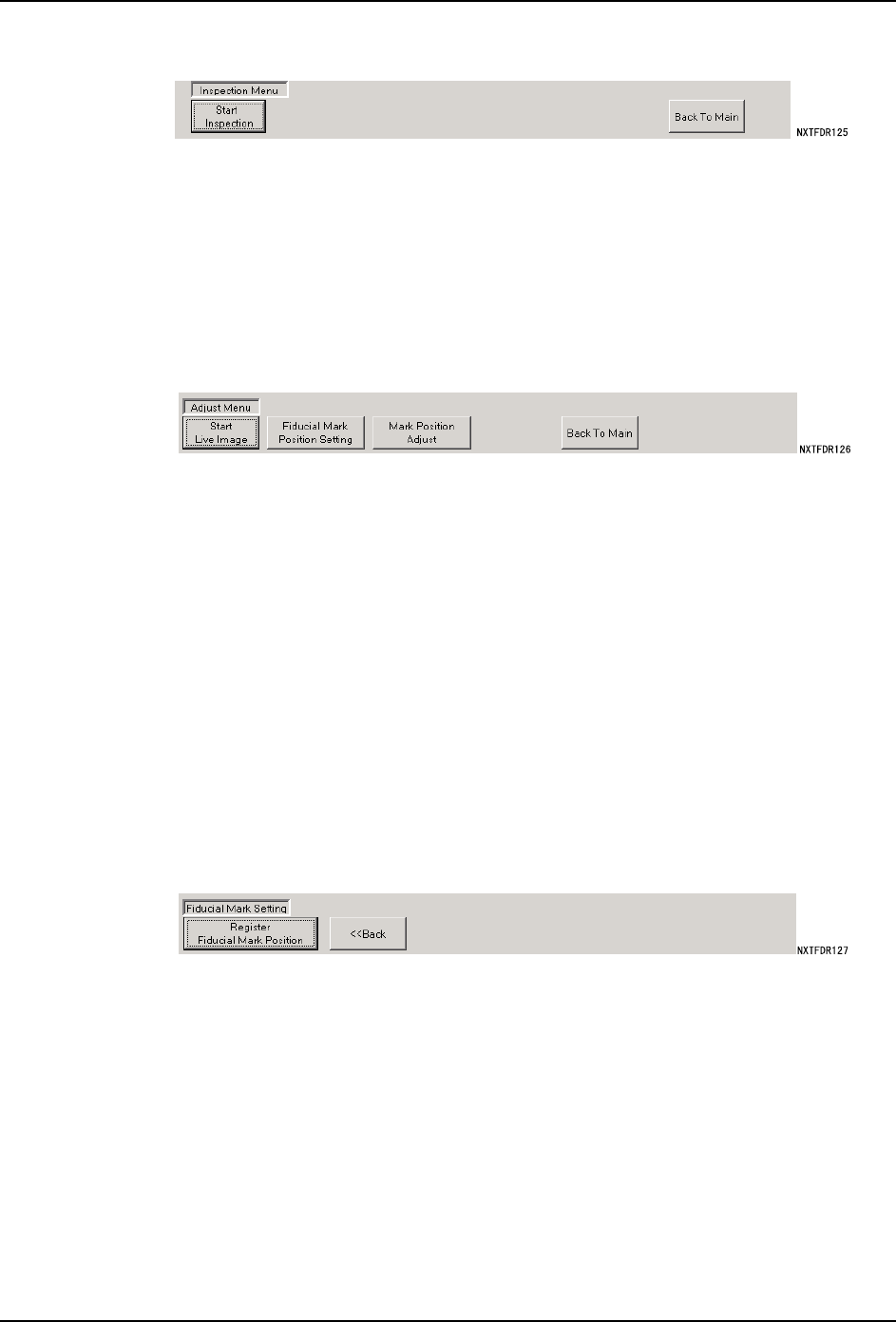

Inspect 菜单
a. [Start Inspection]
·开始供料器精度检查。检查步骤请参照 6.2 供料器精度检查执行步骤。
b. [Back To Main]
·返回到 Main 菜单。
Adjust 菜单
Adjust 菜单用于执行相机位置调整或供料器位置调整。
a. [Start Live Image]
·执行实时影像显示。
b. [Fiducial Mark Position Setting]
·使用校对治具，设定及注册基准定位点位置。
·转换到 Fiducial Mark Setting 菜单。
c. [Mark Position Adjust]
·设置供料器，测定供料器位置。
·转换到 Adjust Mark Position 菜单。
d. [Back to Main]
·返回到 Main 菜单。
Fiducial Mark Setting 菜单
a. [Register Fiducial Mark Position]
·注册基准定位点位置。所注册的基准定位点位置将成为供料器精度检查时的基准
位置。
·在供料器精度检查时，测定基准位置与实际的基准位置的偏移量。
b. [Back]
·返回到 Adjust 菜单。
QD068-00 5.FeederCheck 的操作方法
影像处理式智能供料器检查治具使用说明书 27

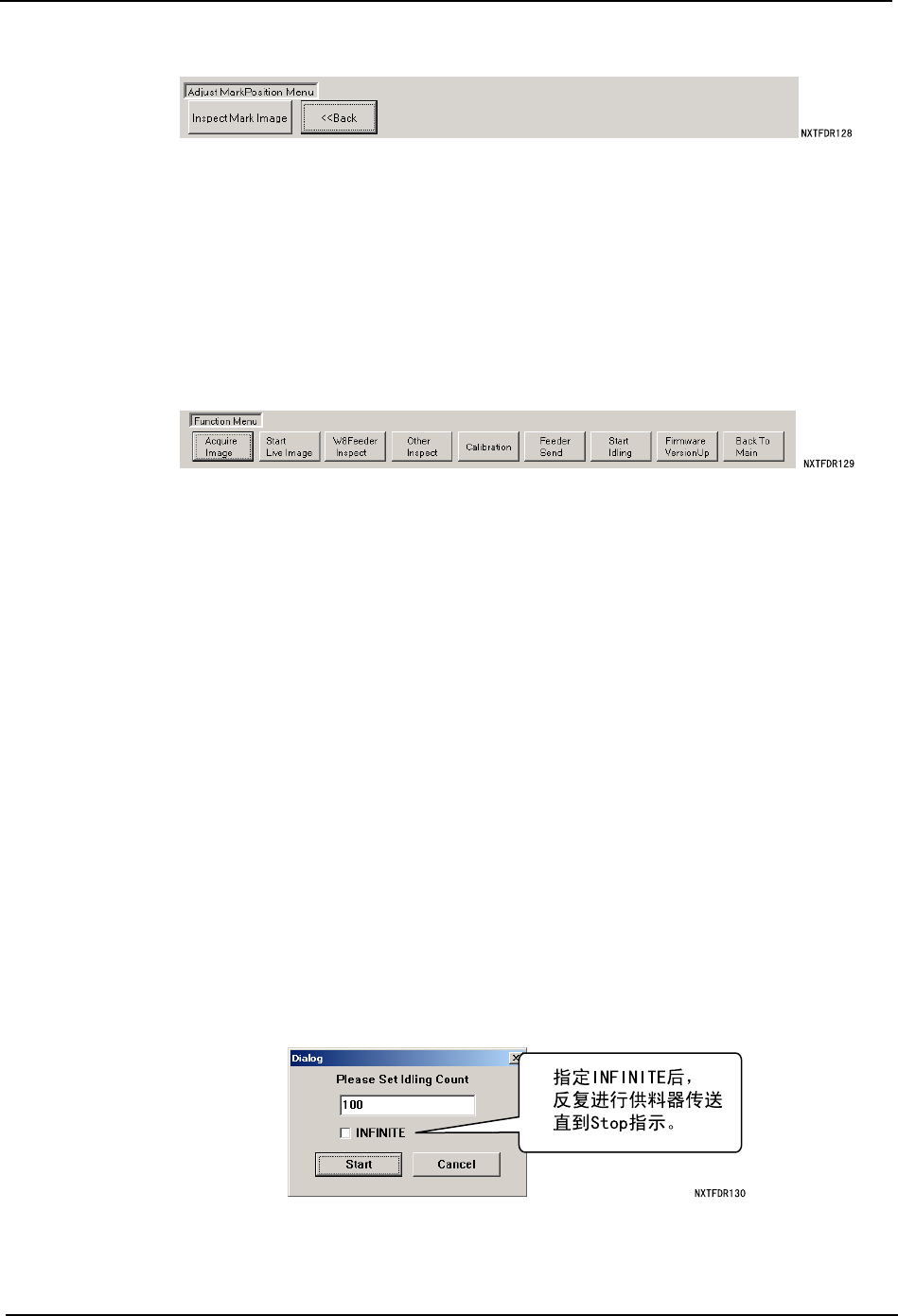

Adjust Mark Position 菜单
a. [Inspect Mark Image]
·测定被设置在检查治具中的供料器的基准定位点位置、校对带定位点位置，显示
与基准位置的偏移量。
b. [Back]
·返回到 Adjsut 菜单。
Function 菜单
Function 菜单用于以单体方式执行被搭载在 FeederCheck 应用程序中的各功能。
a. [Adjust Image]
·执行影像取入。影像显示在 “影像显示窗口”内。
b. [Start Live Image]
·执行实时影像显示。影像显示在 “影像显示窗口”内。
c. [W8Feeder Inspect]
·执行 W8 mm 供料器的检查。
d. [Other Feeder Inspect]
·执行 W8 mm 以外的供料器检查。
e. [Calibration]
·使用校对规测定校正值。
f. [Feeder Send]
·执行供料器传送 (1 次）。
g. [Feeder Idling]
·执行供料器传送 ( 指定传送次数）
按下 FeederIdling 按钮，就会显示对话，能够指定传送次数。
h. [Firmware VersionUp]
5.FeederCheck 的操作方法 QD068-00
28 影像处理式智能供料器检查治具使用说明书
·执行供料器固件的版本升级。

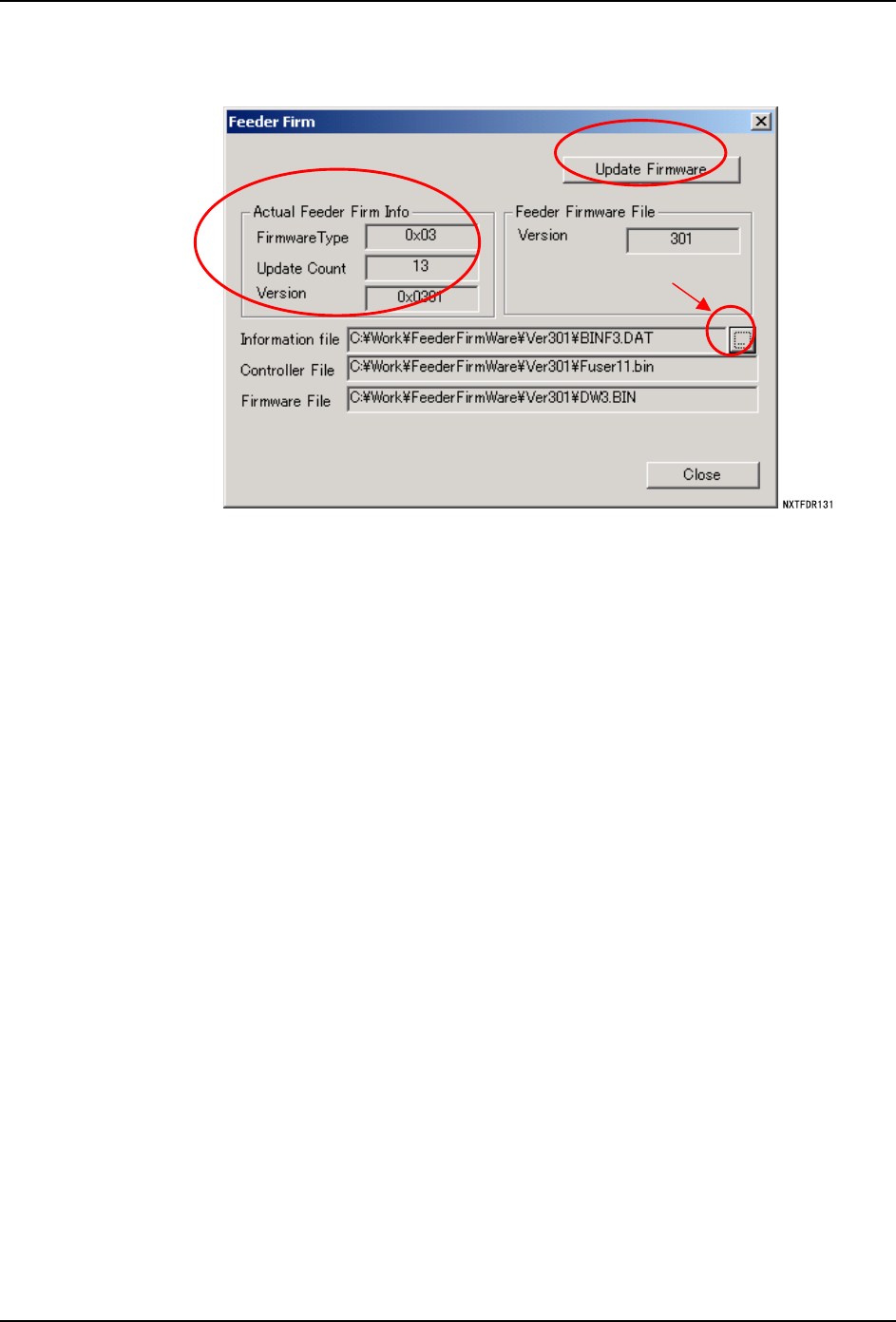

以下表示固件版本升级执行时的对话。
i. [Back To Main]
·返回到 Main 菜单。
Feeder
Information file(*.DAT)
