6. 供料器的调整和检查 QD068-00 46 影像处理式智能供料器检查治具使用说明书 6. 请将千分表返回到测定位置，测 定吸取位置附近的高度。如果测定值是 0 ± 0.025mm 则 没有问题。 备注 ) 如果超过± 0.025mm 时，需要调整。请继续进行以下的调整。 6.3.2 调整方法 1. 请拆下供料器侧盖，松开固定上 侧的偏芯销的螺母。 2. 请用六角扳手旋转偏芯销，调整 到千分表的指针变成 0。 备注 ) 如果调整后还…
QD068-00 6. 供料器的调整和检查
影像处理式智能供料器检查治具使用说明书 45
3. 使千分表退到旁边。
4. 从供料器放置台上卸下校对治具，替换成进行检查的供料器。
5. 在料带导盖上设置校对规。
6. 供料器的调整和检查 QD068-00
46 影像处理式智能供料器检查治具使用说明书

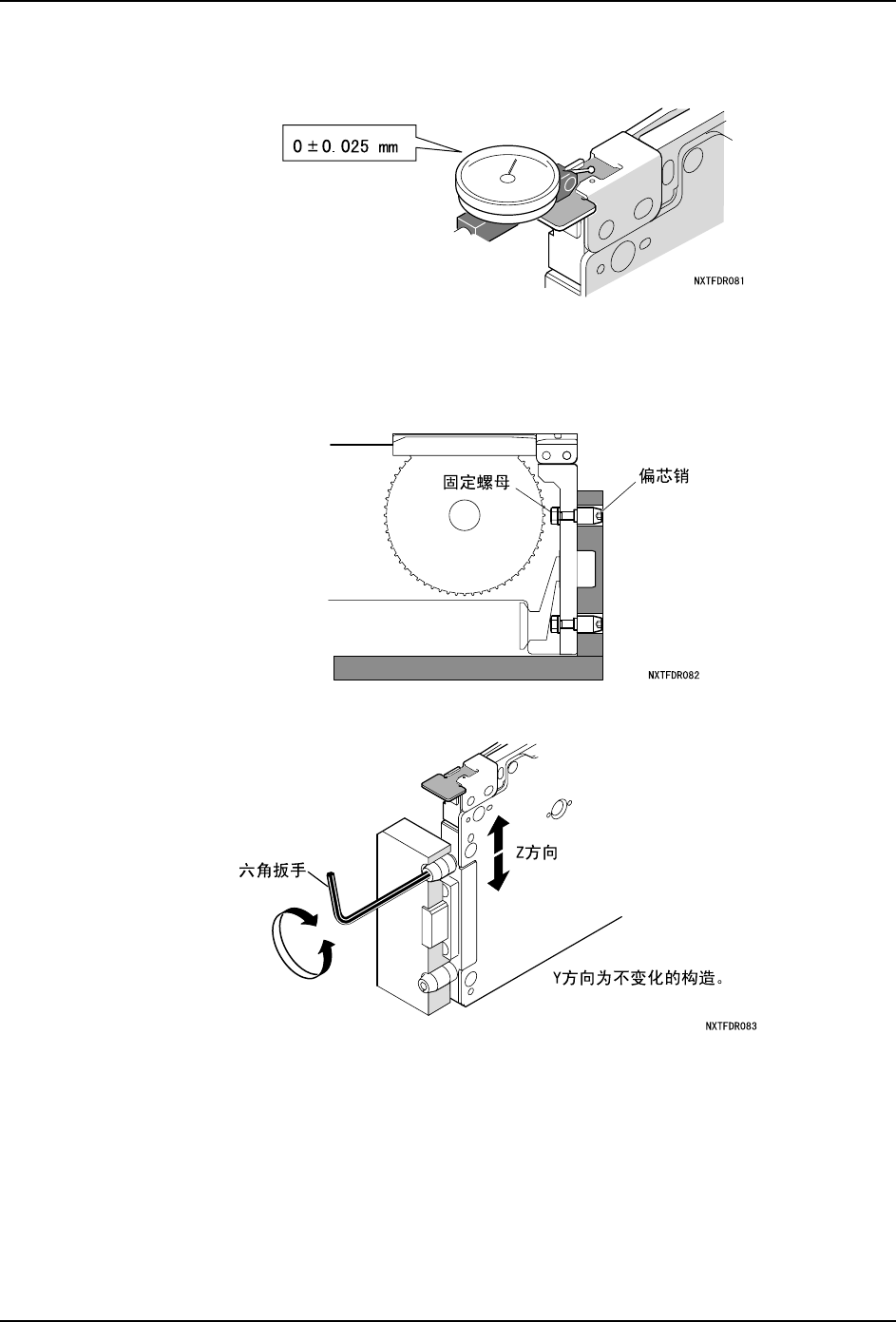

6. 请将千分表返回到测定位置，测定吸取位置附近的高度。如果测定值是 0 ± 0.025mm 则
没有问题。
备注 ) 如果超过± 0.025mm 时，需要调整。请继续进行以下的调整。
6.3.2 调整方法
1. 请拆下供料器侧盖，松开固定上侧的偏芯销的螺母。
2. 请用六角扳手旋转偏芯销，调整到千分表的指针变成 0。
备注 ) 如果调整后还是没有进入调整范围内时，需要更换偏芯销和重新调整。
3. 旋紧松开的螺母。
4. 重新用千分表测定元件吸取高度，如果结果在 0 ± 0.025mm 的范围内则吸取高度的调整
结束。
QD068-00 7. 其他的功能
影像处理式智能供料器检查治具使用说明书 47
7. 其他的功能
此处，对检查和测定以外的功能进行说明。
7.1 检查结果数据库查找 （FCViewer）
说明从数据库中抽出及显示所取得的检查结果的方法。
数据库抽出是通过执行安装在 PC 的 FCViewer.exe 来进行。

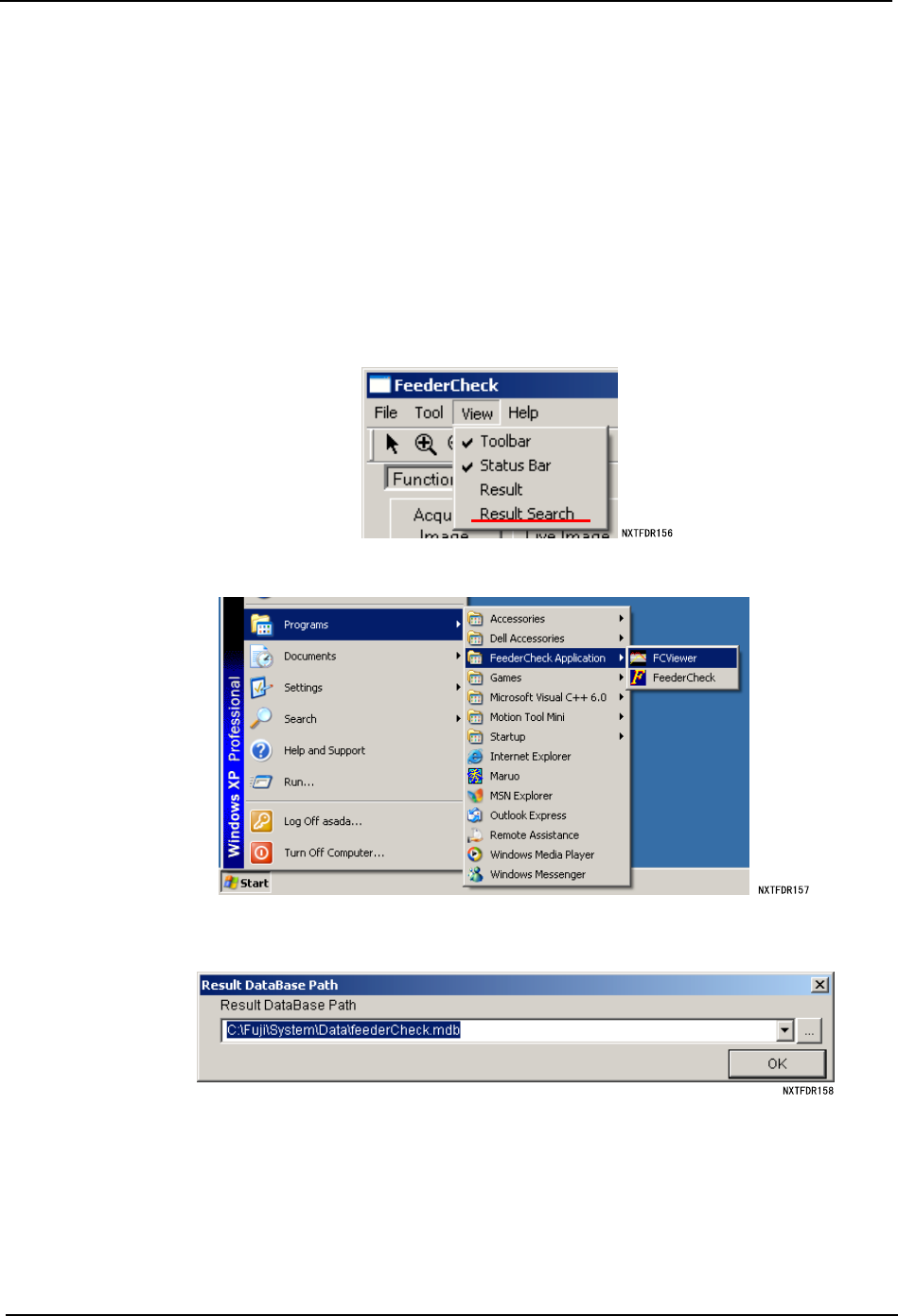

7.1.1 如何启动 FCViewer
启动方法为以下 2 点。
a. 选择 FeederCheck 应用程序的 View 菜单的 “Result Search”并启动。
b. 从 Start 开始执行 Feeder Check Application → FCViewer 并启动。
如果从 Start 菜单开始启动时，需要指定 DataBase 的路径。
请在以下的对话中指定路径。也能够指定网络上的其他 PC 的 DataBase。
如果从 View 菜单开始启动时，参照以下的默认路径。
“C:\Fuji\System\Dat\feederCheck.mdb”
