QD068-00 6. 供料器的调整和检查
影像处理式智能供料器检查治具使用说明书 43
6.2.4 如何调整停止位置
此处调整校对带孔的停止位置。停止位置只能进行 Y 方向的调整。
由于校对带的停止位置是由链轮决定的，因此调整链轮的停止位置。

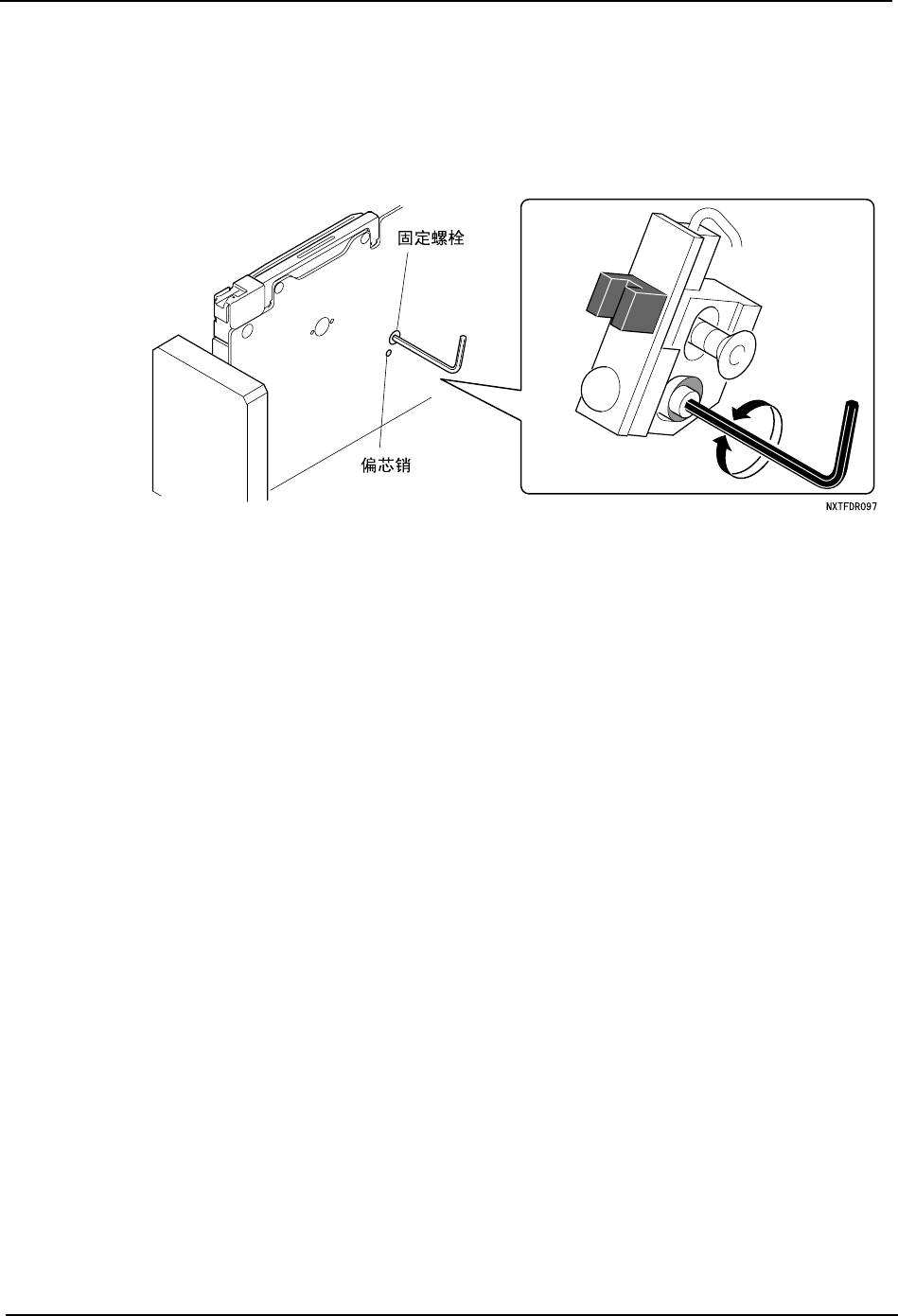

1. 首先请松开传感器固定螺栓，接着微微旋转传感器位置调整用的偏芯销。
2. 在供料器上请设置校对带。
3. 请确认按下 1 次原点调整按钮时的画面上的校对带孔。如果孔的中心在基准位置的中央
则没有问题。否则，请再次旋转偏芯销确认画面。
4. 旋紧松开的固定螺栓。
5. 再一次确认画面，如果校对带孔的中心在容许范围内则停止位置的调整结束。
6. 供料器的调整和检查 QD068-00
44 影像处理式智能供料器检查治具使用说明书
6.3 元件吸取高度调整
测定元件吸取面的高度，确认是否在基准位置。如果超过基准的容许范围，请旋转供料器定
位用的偏芯销调整吸取高度。

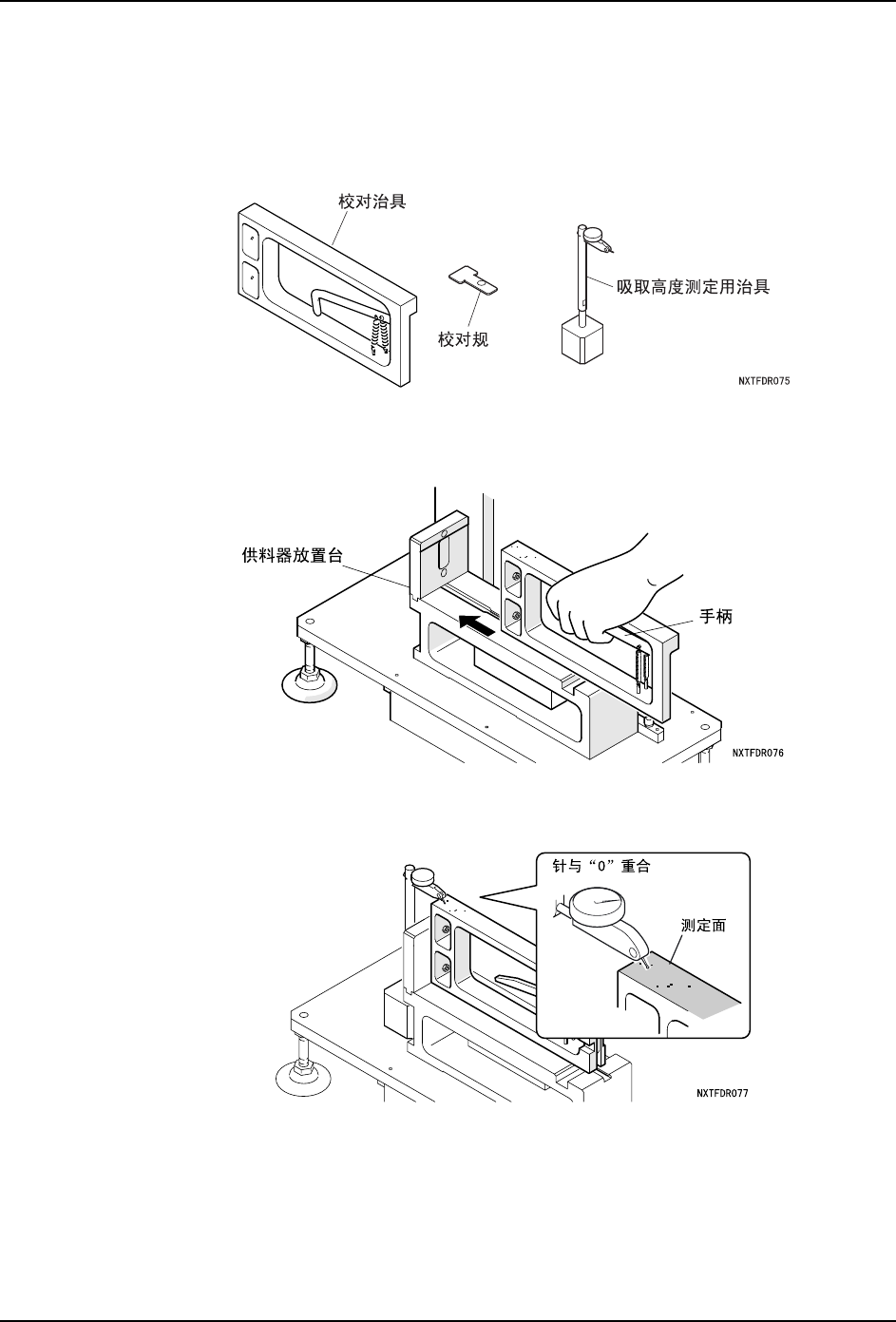

此处，除了治具主体还需要校对治具·校对规·千分表表。
6.3.1 测定方法
1. 请在供料器放置台上设置校对治具。握住手柄用力插入到供料器放置台的里面。
2. 请设置千分表使得触针接触校对治具的测定面。在该位置使千分表的指针与刻度“0”重
合。
QD068-00 6. 供料器的调整和检查
影像处理式智能供料器检查治具使用说明书 45

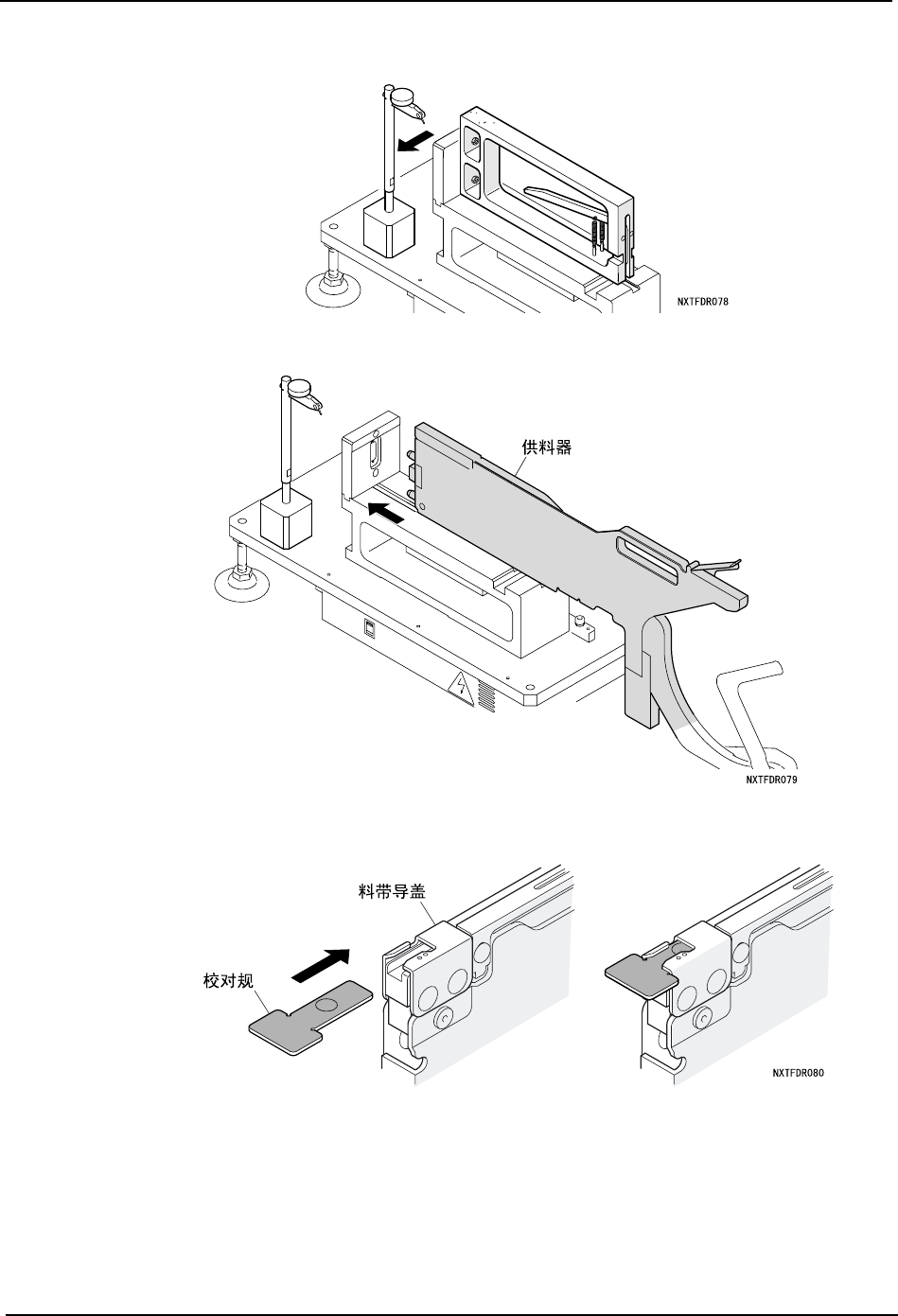

3. 使千分表退到旁边。
4. 从供料器放置台上卸下校对治具，替换成进行检查的供料器。
5. 在料带导盖上设置校对规。
