NXT智能供料器调校治具使用说明书.pdf - 第54页
7. 其他的功能 QD068-00 48 影像处理式智能供料器检查治具使用说明书 7.1.2 FCViewer 的初始画面 此处，对启动的 FCView er 的初始画面进行说明。 1. 查找条件选择的复选框 对于以下 3 个项目选择查找条件。如果多个选择时， 按 AND 条件进行查找。 · “D ate （日期） ” · “Operator （操作者） ” · “Feeder Serial （序列号 ） ” 2. 日期指定 抽出从 F…
QD068-00 7. 其他的功能
影像处理式智能供料器检查治具使用说明书 47
7. 其他的功能
此处，对检查和测定以外的功能进行说明。
7.1 检查结果数据库查找 （FCViewer）
说明从数据库中抽出及显示所取得的检查结果的方法。
数据库抽出是通过执行安装在 PC 的 FCViewer.exe 来进行。
7.1.1 如何启动 FCViewer
启动方法为以下 2 点。
a. 选择 FeederCheck 应用程序的 View 菜单的 “Result Search”并启动。
b. 从 Start 开始执行 Feeder Check Application → FCViewer 并启动。
如果从 Start 菜单开始启动时，需要指定 DataBase 的路径。
请在以下的对话中指定路径。也能够指定网络上的其他 PC 的 DataBase。
如果从 View 菜单开始启动时，参照以下的默认路径。
“C:\Fuji\System\Dat\feederCheck.mdb”
7. 其他的功能 QD068-00
48 影像处理式智能供料器检查治具使用说明书

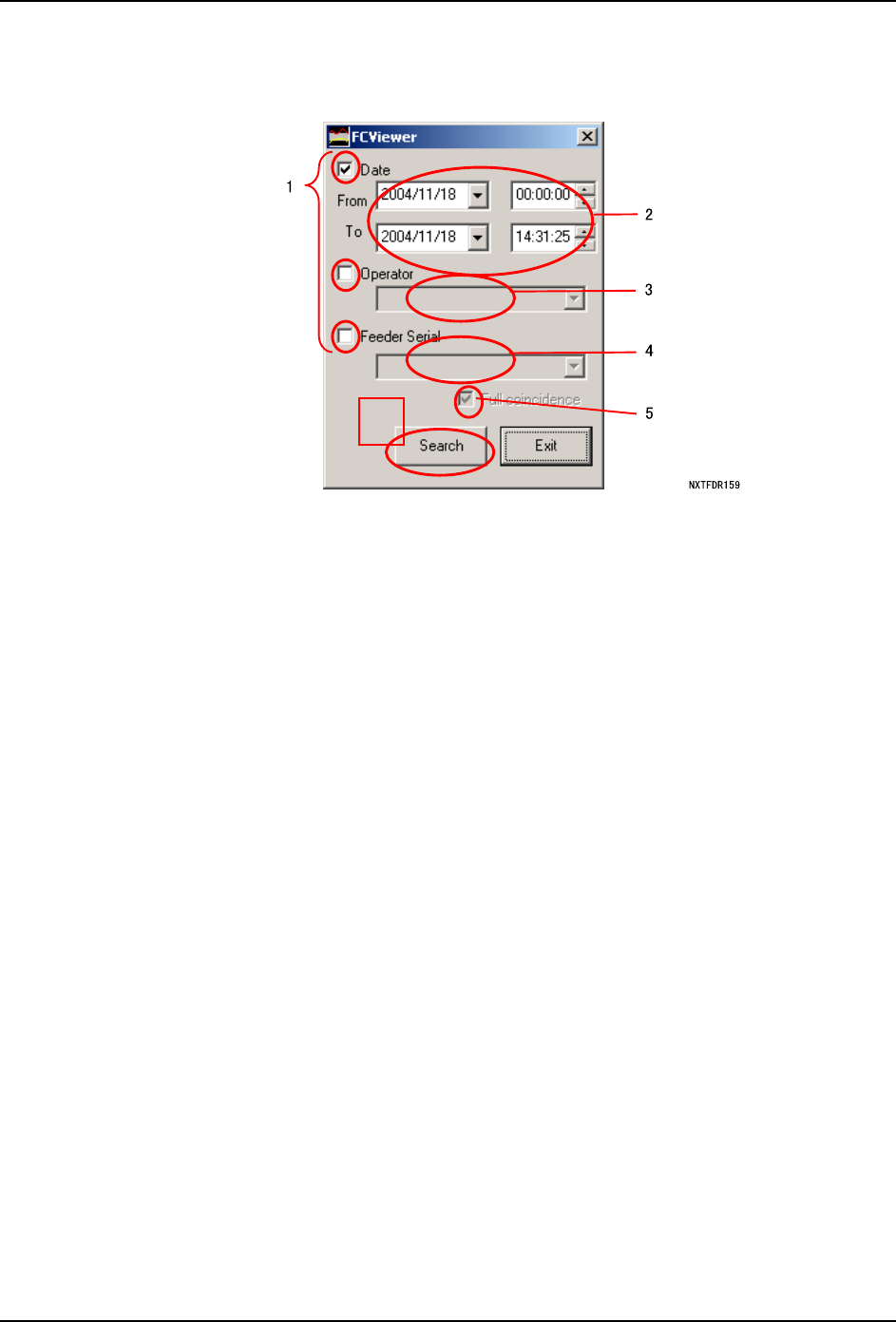

7.1.2 FCViewer 的初始画面
此处，对启动的 FCViewer 的初始画面进行说明。
1. 查找条件选择的复选框
对于以下 3 个项目选择查找条件。如果多个选择时，按 AND 条件进行查找。
·“Date （日期）”
·“Operator （操作者）”
·“Feeder Serial （序列号）”
2. 日期指定
抽出从 From 栏中指定的日期到 To 栏中指定的日期的检查结果。
3. 操作者指定
在操作者指定中抽出检查结果。从组合框的下拉菜单中选择操作者。
4. 供料器序列号指定
指定序列号后抽出检查结果。
5. 完全一致指定 or 模糊查找指定
在进行序列号指定的查找时，如果在 Full coincidence 栏中进行了选择，就变成完全一
致指定。如果未选择则变成模糊查找 （包含～）。
想要抽出 W8 mm 供料器的检查结果等时，在模糊查找指定中指定 “KT08A”就可以抽出。
6. 查找执行
检查结果可以在 Result View Dialog 中阅览。→ [6.2.3Result View Dialog]
QD068-00 7. 其他的功能
影像处理式智能供料器检查治具使用说明书 49

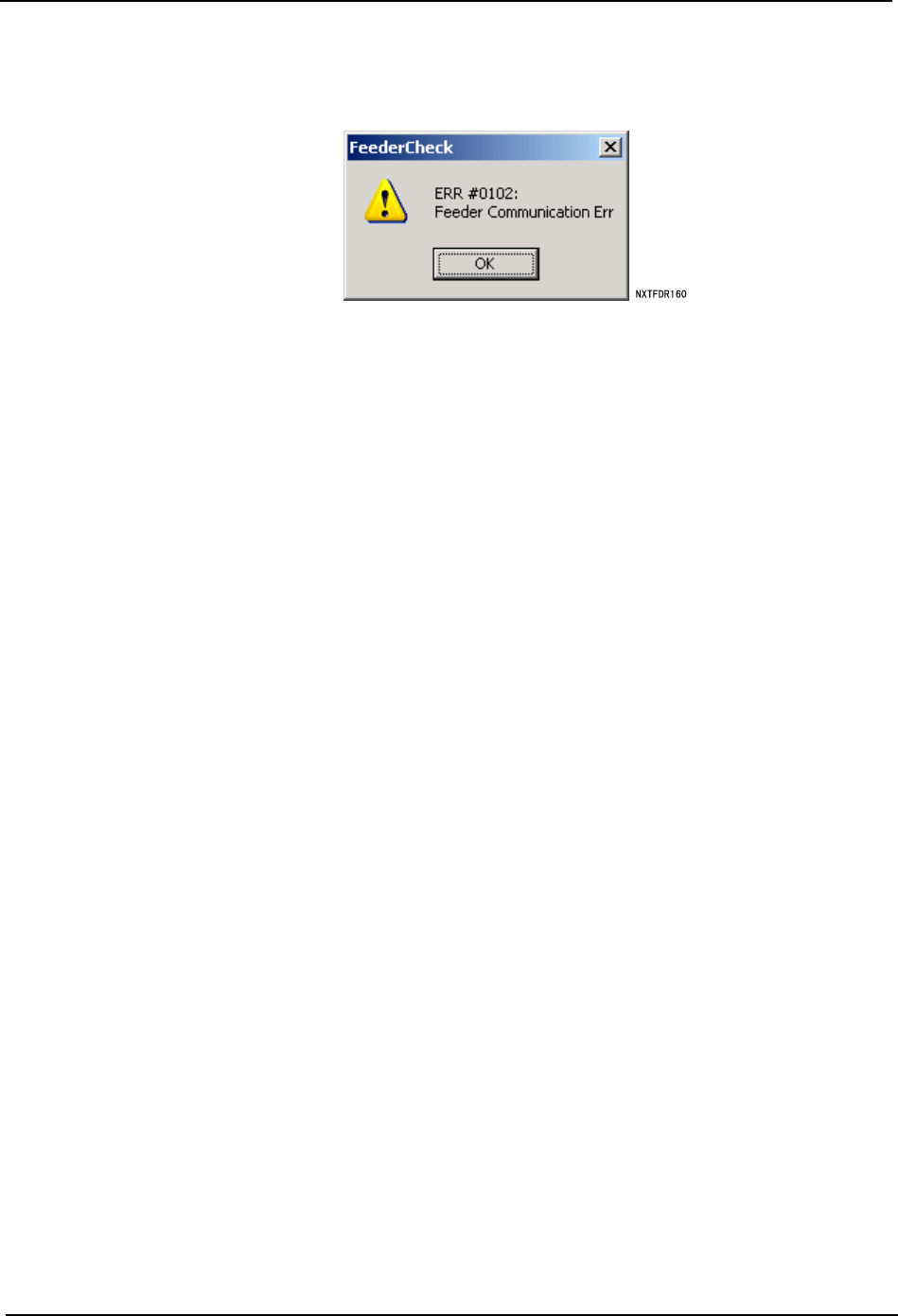

7.2 错误信息
如果在应用程序内检测出错误时，显示 MessageBox 并通知错误的内容。
下页开始记载错误信息一览表，请作为参考。
