Ein Verguss wird immer dann angewendet, wenn
eine besonders hohe Schutzwirkung nötig ist. Dank
der volumetrisch arbeitenden Applikatoren ist bei
der ProtectoXP sichergestellt, dass immer exakt die
gleiche Materialmenge im richtigen Mischungsver-
hältnis, unabhängig von Temperatur- und Druck-
schwankungen, bereitgestellt wird.
„Underlls“ steigern die mechanische Stabilität
zwischen dem Chip und der Leiterplatte und vertei-
len lokal auftretende Spannungen über eine größere
Fläche, was die Lebensdauer deutlich erhöht. Hierzu
wird ein niederviskoses Material am Randbereich des
Chips entlang appliziert, welches dann aufgrund des
Kapillareffekts den Spalt zwischen Chip und Leiter-
platte füllt.
Durch die stetige Miniaturisierung in der Elektronik
steht immer weniger Oberfläche für die Wärmeablei-
tung zur Verfügung. Umso wichtiger ist ein optimaler
Übergang zwischen Kühlkörper und Bauteil. Flüssige
Wärmeleitmedien können sich besser als feste Pads
oder Folien an die individuellen Konturen anpassen
und gewährleisten eine sichere Wärmeabfuhr, was
die Lebensdauer der Bauteile deutlich erhöht.
Sie suchen einen Partner, der Ihnen eine Komplettlö-
sung für Ihren Lackier- und Dispensprozess anbieten
kann? Dann sind Sie bei uns genau richtig! Dank
vielseitiger Applikatoren und Fördereinheiten können
wir bereits heute viele Anforderungen mit unseren
Standardanwendungen erfüllen. Gerne sind wir aber
auch bereit, neue Herausforderungen anzugehen
und für Sie einen serienreifen Prozess umzusetzen.
2K Verguss
Flip Chip Underll
Wärmeableitung
Individuelle Anforderungen
XP XC
XP
XP XC
XP
10

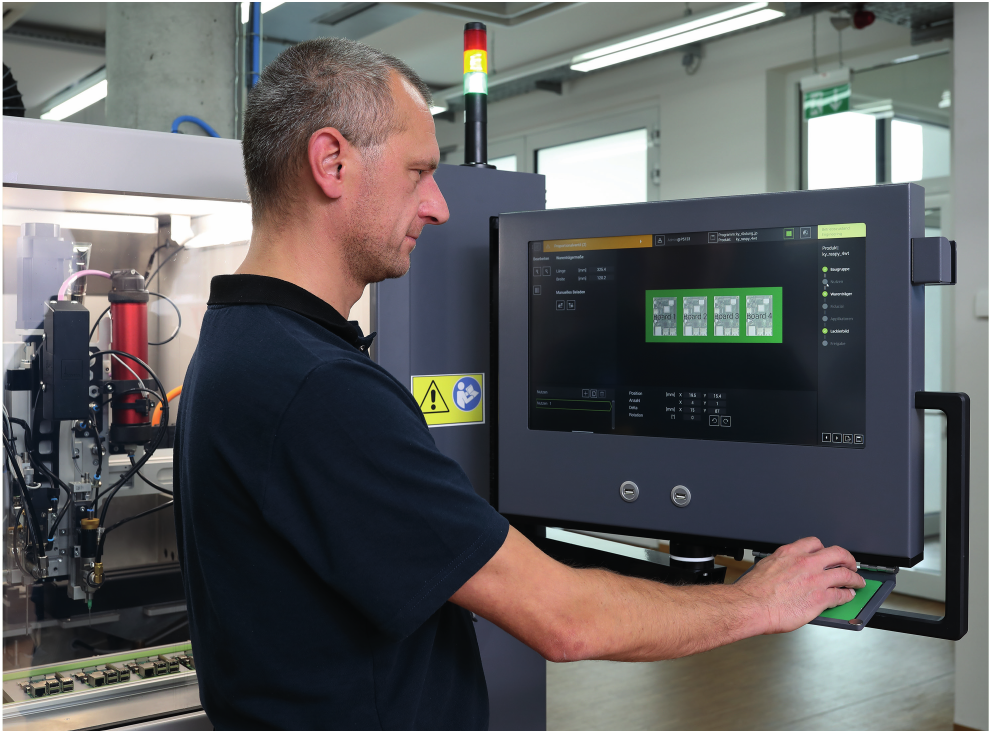

Intuitive und benutzerfreundliche Bedienelemente machen die ViCON Protecto zur optimalen Softwarelösung.
Smarte Software für
efziente Prozesse
Mit der ViCON bietet Rehm für seine Systeme die optimale Softwarelösung – ECAD-Daten-
Import bei ProtectoXP und ProtectoXC möglich
Eine Vielzahl an Analysetools, mehr Produktivität, Efzienz, flexibles Arbeiten und höchste
Qualität: Mit der ViCON hat Rehm Thermal Systems eine Software konzipiert und reali-
siert, die allen Ansprüchen einer modernen, vernetzten und vor allem zukunftsorientierten
Elektronikfertigung gerecht wird. Kernpunkt in der Entwicklung der ViCON-Software war
neben dem Einsatz von Touch-Bedienelementen und Gesten, der Neustrukturierung von
Menüpunkten und Bedienfeldern auch die Möglichkeit, mit unterschiedlichen Devices auf
die Software zugreifen zu können. Die Dispensing-Systeme ProtectoXP und ProtectoXC
sind mit der ViCON Protecto-Anlagensoftware ausgestattet und verfügen über zahlreiche
Features zur einfachen Programmerstellung für reproduzierbare Lackierergebnisse.
11
Nach der erfolgreichen Einführung der ViCON für die Re-
flow-Konvektionslötsysteme aus dem Hause Rehm wurde
die Software nun speziell an die Anforderungen der Dispen-
sing-Systeme ProtectoXP und ProtectoXC angepasst.
Das Hauptfeature der ViCON Protecto ist die Möglichkeit,
ECAD-Daten sowie Bilddateien direkt zu importieren und
für den Lackierprozess durch Zuschnitt zu optimieren. Die
integrierte Kamera ermöglicht außerdem Stitching: Aus
mehreren Einzelbildern kann so ein Gesamtbild der Leiter-
platte erstellt und weiterverarbeitet werden. Bei der gesam-
ten Programmerstellung wird der Nutzer über einen Wizard
unterstützt, der durch farbliche Hinweise dem Nutzer den
aktuellen Fortschritt anzeigt und somit die Bedienbarkeit
deutlich erleichtert.
Bei der Auswahl der Lackapplikatoren können die Nutzer
über die ViCON Protecto auf eine Lackdatenbank zugreifen,
die von den Applikationsspezialisten von Rehm Thermal
Systems befüllt wurde und alle wichtigen Lacke mit ihren
Parametern enthält. Die ViCON-Software ermöglicht eine
Offline-Programmerstellung, die zeitgleich zum aktuellen
Fertigungsprozess genutzt werden kann. Mit der in den
Protecto-Lackiersystemen integrierten Kamera können über
die ViCON-Software nicht nur Fiducials, sondern auch (Data-
Matrix-)Codes (DMC) gelesen werden.
Das Ziel der ViCON Protecto ist es, den aktuellen Betriebs-
zustand der Anlage übersichtlich zu gestalten. So kann der
Bediener schnell und intuitiv auf Status- und Alarmmeldun-
gen reagieren. Zugriffsrechte, Ansichten und Favoriten sind
dabei auf jeden Anwender exakt zugeschnitten. Die Spezika-
tionen der ViCON Protecto basieren auf den Basiselementen
der ViCON, die auch schon in den Konvektionslötsystemen
der VisionX-Serie überzeugt haben. Durch eine farbliche
Kennzeichnung kann der Bediener auch auf eine größere
Entfernung hin den Status der Anlage leicht erkennen und
zuordnen. Die ViCON-Software ist zudem durchgängig für
Mehrsprachigkeit konzipiert. Die einfache Umschaltung „On
the Fly“ auf die favorisierte Sprache vereinfacht den welt-
weiten Fernwartungszugriff auf andere Rehm-Systeme und
die Bedienung im internationalen Umfeld. Alarmmeldungen
können im oberen Bereich des Screens sofort übersicht-
lich eingesehen, interpretiert und bearbeitet werden – die
Relevanz der Alarme wird hierbei in unterschiedlichen Farben
angezeigt. Zur individuellen Steuerung der Anlage kann der
Bediener sich individuell eine Favoritenleiste anlegen, in der
die für ihn relevanten Parameter und Bedienelement beinhal-
tet sind. Diese erscheinen dann auf der Hauptmaske und auf
jeder Seite an der denierten Stelle.

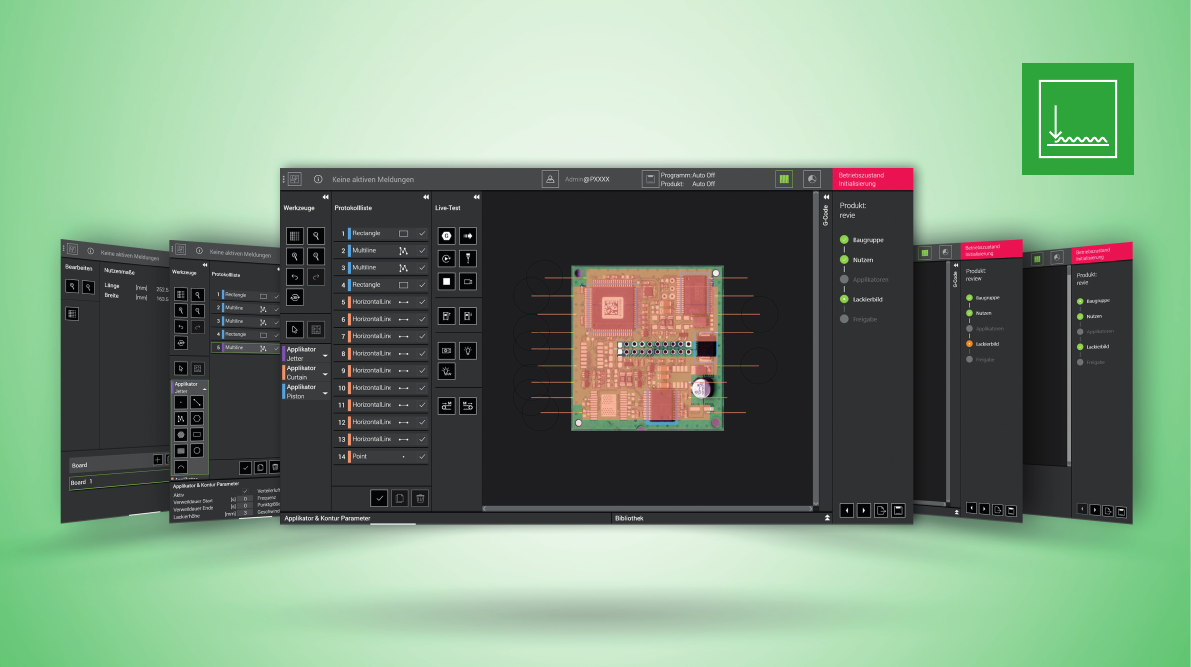

Die ViCON Protecto ermöglicht eine geführte Lackierprogrammerstellung mittels eines Wizards.
