5 Optimales Lackbild 1. Dispensen Gleichmäßiges und präzises Auftragen eines meist thixotropen Materials 2. Sprühen Lackieren von großen Flächen dur ch spritz- und nebelarmes Sprühver - fahren 3. Jetten Punktgenaue Lacka…

Sicher und präzise zum Ergebnis

Materialapplikation

Die Protecto erfüllt Ihre Ansprüche an höchste Qualität,

Stabilität und Produktivität für automatische Inline-Beschich-

tungsaufgaben. Mit bis zu vier Lackapplikatoren können

Sie zeitgleich mehrere Baugruppen im Master-Slave-Betrieb

lackieren oder aber auch bis zu vier verschiedene Materialien

ohne Rüstzeit direkt applizieren.

Das Herzstück der Protecto ist das Lackmanagement in

Verbindung mit der Düsentechnologie. Zum Einsatz kommen

bis zu vier Lackapplikatoren – mit vielfältigen Möglichkeiten.

Hohe und eng liegende Bauteile werden durch die schlanke

Form der Düse mit nur 2,4 mm und einer Länge von bis zu

100 mm problemlos erreicht. Durch die patentierte Vario Coat

Düse können bei Bedarf Bauteile unterspült und somit auch

versteckte Anschlüsse sicher beschichtet werden.

All-In-One-Lackierung

Mit den patentierten Stream-Coat

-Düsen können alle

gängigen Lacke – von niederviskos bis hochviskos – verar-

beitet werden. Mit den Protecto-Lackiersystemen können Sie

die verschiedenen selektiven Auftragsverfahren Dispensen,

Sprühen, Jetten und Vorhanggießen „On the Fly“ realisieren.

Die implizierte Luftdüse dosiert den Lack präzise und verteilt

ihn spritz- und nebelarm für beste Ergebnisse. Der gleich-

mäßige Lacklm kann mithilfe des regelbaren Luftstromes

auch unter oder hinter benachbarten Bauteilbeinchen und in

Schattenzonen aufgebracht werden, ohne dass eine Schräg-

stellung des Applikators notwendig ist.

Präzises Beschichten der elektroni-

schen Kontaktierung zwischen eng

stehenden, hohen Bauteilen

XP XC

Optimales Lackbild

1. Dispensen

Gleichmäßiges und präzises

Auftragen eines meist thixotropen

Materials

2. Sprühen

Lackieren von großen Flächen durch

spritz- und nebelarmes Sprühver-

fahren

3. Jetten

Punktgenaue Lackapplikation

von bis zu 240 Miniatur-Dots pro

Sekunde durch schnelles Öffnen und

Schließen des Ventils

4. Vorhanggießen

Spritz- und nebelarmes Lackieren

von großen Flächen bei sehr hoher

Prozessgeschwindigkeit

Multifunktionales System

für den perfekten Auftrag

Mit den Protecto-Systemen sind präzise und gleichmäßige Lackierungen sehr einfach und intuitiv zu realisieren. Im Bild sind folgende Auftrags-

verfahren unter UV-Licht dargestellt: Damm legen durch Dispensen und anschließendes Jetten mit Multi-Linie (links), Jetten großer Flächen ohne

Verteilerluft (Mitte) und Jetten ohne Verteilerluft mit Rahmen-Tool für hohe Kantengenauigkeit (rechts).

XP XC

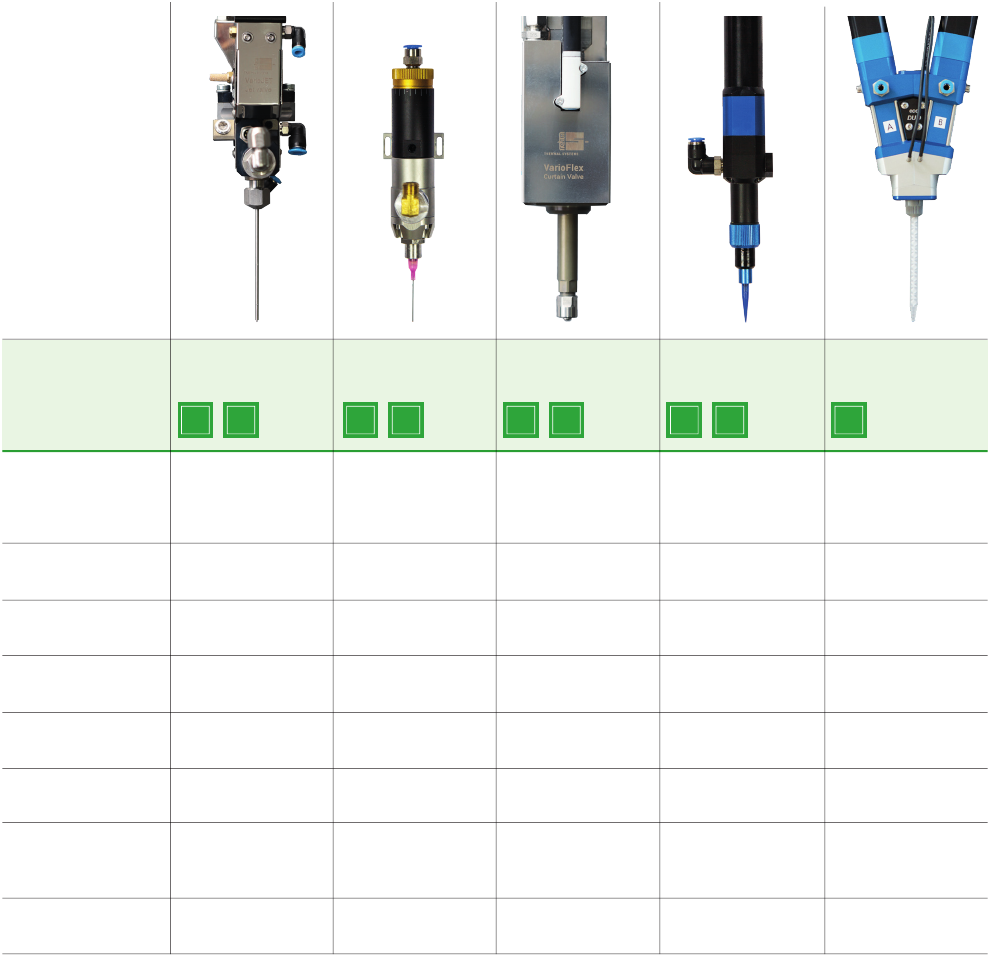

Die Anwendung bestimmt die Ausstattung

Vielfältige Lackapplikatoren

Wir haben für jeden individuellen Prozess die passende Anla-

genausstattung. Unser breites Portfolio an Lackapplikatoren

ermöglicht vielfältige Einsatzmöglichkeiten. Dabei kommen

sowohl Eigenentwicklungen ins Spiel wie auch Applikatoren

von Zulieferern, die sich am Markt etabliert haben. Für den

jeweiligen Applikator stehen verschiedene Optionen wie

Materialnadeln, patentierte Zweistoffdüsen und Material-

heizungen zur Verfügung. So kann aus einer breiten Palette

an verschiedenem Zubehör immer das Anlagenequipment

gewählt werden, welches die beste Kombination aus Wirt-

schaftlichkeit und Prozessperformance erbringt.

Sämtliche technische Angaben sind abhängig vom verwendeten Applikationsmaterial und erheben keinen Anspruch auf eine Allgemeingültigkeit. Spezische

Kenngrößen sind nur anhand eines Materialversuchs als verbindlich zu betrachten.

Auftragsverfahren

Spurbreite

Max. Bauteilhöhe

Auftragsgeschw.

Viskosität

Min. Dosiermenge

Wiederhol-

genauigkeit

Ø Düse

Jetten, Dispensen,

Sprühen

0,5 – 12 mm

100 mm

10 – 500 mm/s

1 – 10.000 mPas

> 3 nl

> 97 %

2,4 mm

Dispensen,

Sprühen

2 –12 mm

100 mm

10 – 500 mm/s

1 – 150.000 mPas

0,002 ml

> 99 %

variabel

Vorhanggießen

3 – 20 mm

60 mm

200 – 800 mm/s

≤ 100 mPas

–

> 99 %

12 mm

Volumetrisch

Dosieren

0,25 – 5 mm

variabel

10 – 70 mm/s

1 – 500.000 mPas

0,001 ml

> 99 %

variabel

Volumetrisch

Dosieren

1 – 8 mm

variabel

10 – 70 mm/s

1 – 500.000 mPas

0,01 ml

> 99 %

variabel

Rehm VarioJet

System

Kolbenrückzugs-

ventil

Rehm VarioFlex

Curtain Valve

Schnecken-

dosierer

2K System

XP XC XPXP XC XP XCXP XC
