- 99 -
50.ELECTRIC APPARATUS COMPONENTS(2)
電装関係（２）
４
３
２
５
６
７
８
９
１０
１１
１３
１２
１４
１５
１６
１８
１７
１９
２０
２１
２４
２５
２６
２９
３０
２７
２８
３１ ３３
３６
３５
３７
３８
４０
２５
４２
４３
４４
４
４５
４５ ６０
７１ ６６
４６ ６０
４６ ６０
４７
４８ ６６
４８ ６６
４９
５０
５１
５１
５６
５３
５４
５７
５８
５９
６６
６６
６６
６６
６３
６６
６６
６７
６４
６８
６２
６２
６９
５２
５２
５２
５２
５２
７０
７０
６４
６０
６０
６３
２０
６３
６３
２０
６３
２０
６３
６３
６０
５２
６１
４６ ６０
５５
Ａ
Ａ
６３
３９
４１
６５
６７
６２
６２
６６
３４
６３
７８
９１
９２
８５
８５
８１
８３
８２
７２
１
７３
７４
７５
７７
７７
７６
７９
８４
８６
９０
８７
８７
８７
８７
８８
８０
８９
８６
- 100 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-57734 FRNT_ELECT_UNIT_ASY_RV-2
フロント電装組＿ＲＶ−２
1
2 401-58508 DCS PCB ASM
ＤＣＳ基板組
(1)
3 401-58507 SRC PCB ASM
ＳＲＣ基板組
(1)
4 401-58288 STOPPER
留め金具
(4)
5 401-58293 SERVO AMPLIFIER
サーボアンプ
(1)
6 401-58294 SERVO AMPLIFIER
サーボアンプ
(1)
7 401-57196 GROUND_BAR (FR)
アース バー （ＦＲ）
(1)
8 401-57197 ELECTRICAL BASE
電装ベース
(1)
9 401-57198 FIXED PLATE
固定プレート
(1)
10 401-57199 SLIDE PLATE
スライドプレート
(1)
11 401-57200 STOPPER PLATE
ストッパプレート
(1)
12 401-57201 ELECTRICAL FRONT TOP PANEL
フロント電装天板
(1)
13 401-57202 FRONT ELECTRICAL PANEL
フロント電装パネル
(1)
14 401-57203 FRONT ELECTRICAL CASE
フロント電装ケース
(1)
15 401-57204 WINDOW
ウインドウ
(1)
16 401-57205 ELECTRICAL BASE (FRONT)
電装ベース（フロント）
(1)
17 401-57206 POWER SUPPLY FIXED BRACKET 1
電源固定ブラケット１
(1)
18 401-57207 POWER SUPPLY FIXED BRACKET 2
電源固定ブラケット２
(1)
19 401-57208 FRONT ELECTRICAL STOPPER
フロント電装ストッパ
(1)
20 401-57210 RAIL
レール
(4)
21 HA-0053000-00 MAGNETIC CONTACTOR
コンタクタ
(1)
22 HA-0053000-20 MAGNETIC CONTACTOR
端子台カバー
(1)
23 HA-0053000-30 MAGNETIC CONTACTOR
サージ吸収ユニット
(1)
24 HA-0053000-40 MAGNETIC CONTACTOR
サージ吸収ユニット
(1)
25 HK-0858900-00 BLOCK TERMINAL
ターミナル
(2)
26 HK-0883500-1A BLOCK TERMINAL
端子台
(15)
27 HX-0033900-00 STUD
基板パーツ
(4)
28 HX-0033900-0G BOARD SPACER
スペーサ
(4)
29 HN-0039800-00 NOISE FILTER
ノイズフィルタ
(1)
30 HN-0038100-0A NOISE FILTER
ノイズフィルタ
(1)
31 HA-0067200-20 MAGNETIC CONTACTOR
サージ吸収ユニット
(2)
32 HA-0068700-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
33 HA-0068700-10 MAGNETIC CONTACTOR
電磁開閉器
(2)
34 401-59328 LOCK PLATE
ロックプレート
(1)
35 401-58528 POWER SUPPLY
スイッチング電源
(1)
36 HX-0071400-00 POWER SUPPLY
パワーサプライ
(1)
37 HA-0068800-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
38 401-69176 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
39 WT-0430002-KN WASHER M4
歯付き座金 Ｍ４
(12)
40 HA-0068900-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
41 SM-4040855-SN SCREW M4 L=8
なべ小ねじ Ｍ４ Ｌ＝８
(12)
42 HB-0015800-0A RELAY
セーフティリレーユニット
(1)
43 HK-0883500-10 BLOCK TERMINAL
ブロックターミナル
(12)
44 HK-0883500-1B BLOCK TERMINAL
端子台
(2)
45 401-59198 CABLE DUCT W60 L370
配管ダクト Ｗ６０ Ｌ３７０
(2)
46 401-59199 CABLE DUCT W30 L240
配管ダクト Ｗ３０ Ｌ２４０
(3)
47 401-59200 CABLE DUCT W30 L380
配管ダクト Ｗ３０ Ｌ３８０
(1)
48 401-59201 CABLE DUCT W30 L480
配管ダクト Ｗ３０ Ｌ４８０
(3)
49 401-59202 DIN RAIL 35-7_5 L180
ＤＩＮレール ３５−７＿５ Ｌ１８０
(1)
50 401-59203 DIN RAIL 35-7_5 L420
ＤＩＮレール ３５−７＿５ Ｌ４２０
(1)
51 401-59327 PC STOPPER PLATE
ＰＣストッパプレート
(2)
52 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
(14)
53 401-59329 PIN(1)
ピン（１）
(1)
54 401-59330 PIN(2)
ピン（２）
(1)
55 401-59331 HOOK(1)
フック（１）
(1)
56 401-59332 HOOK(2)
フック（２）
(1)
57 HX-0023300-00 CLIP
束線バンド
(20)
58 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
(0.14)
59 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
(0.14)
60 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(23)
61 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(10)
62 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
63 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
(23)
64 SM-6041002-TN BOLT
六角穴ボルト Ｍ４ Ｌ＝１０
(3)
65 EZ-7300011-95 SHEET MARK(BNM7PN10)9.5X1M WHT
マークシート（ＢＮＭ７ＰＮ１０）９．５ＭＭＸ１Ｍ ＷＨＴ
(0.2)
66 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(48)
67 SM-6051002-TT SCREW M5 L=10
六角穴ボルト Ｍ５ Ｌ＝１０
(6)
68 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
(1)
69 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
70 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(4)
71 401-63413 CABLE DUCT W60 L365.2
配管ダクト Ｗ６０ Ｌ３６５．２
(1)
72 402-18328 3DH_ELEC_UNIT_ASY
３ＤＨ電装組
1
73 402-16411 3DH_AOI_ELEC_CASE
３ＤＨ＿ＡＯＩ＿電源ケース
(1)
74 402-16410 3DH_AOI_ELEC_LID
３ＤＨ＿ＡＯＩ＿電源蓋
(1)
75 402-16432 3DH_ELEC_BRACKET
３ＤＨ電源ブラケット
(1)
76 401-78346 3D_AOI_WINDOW
３ＤＨ＿ＡＯＩ＿窓
(1)
77 401-87689 3D_AOI_CASE_BRACKET
３ＤＨ＿ＡＯＩ＿電源ケース固定ブラケット
(2)
78 401-78348 DIN RAIL 35-7_5 L100
ＤＩＮレール ３５−７＿５ Ｌ１００
(1)
79 401-57227 BAR_GROUND
アース バー
(1)
80 401-58288 STOPPER
留め金具
(2)
81 401-58599 TIE ANCHOR
タイアンカー
(8)
82 HX-0023300-00 CABLE BAND
束線バンド
(11)
83 SL-4030891-ST SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(10)
84 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
85 SL-4040891-ST SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(11)
86 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
(4)
87 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(8)
88 WT-0430002-KN WASHER M4
歯付き座金 Ｍ４
(3)
89 402-12219 POWER SUPPLY
２４Ｖ電源
(1)
90 402-12220 NOISE FILTER
ノイズフィルタ
(1)
91 HK-0883500-10 BLOCK TERMINAL
ブロックターミナル
(4)
92 HK-0696900-20 TERMINAL
ジャンパ２極
(2)
- 101 -

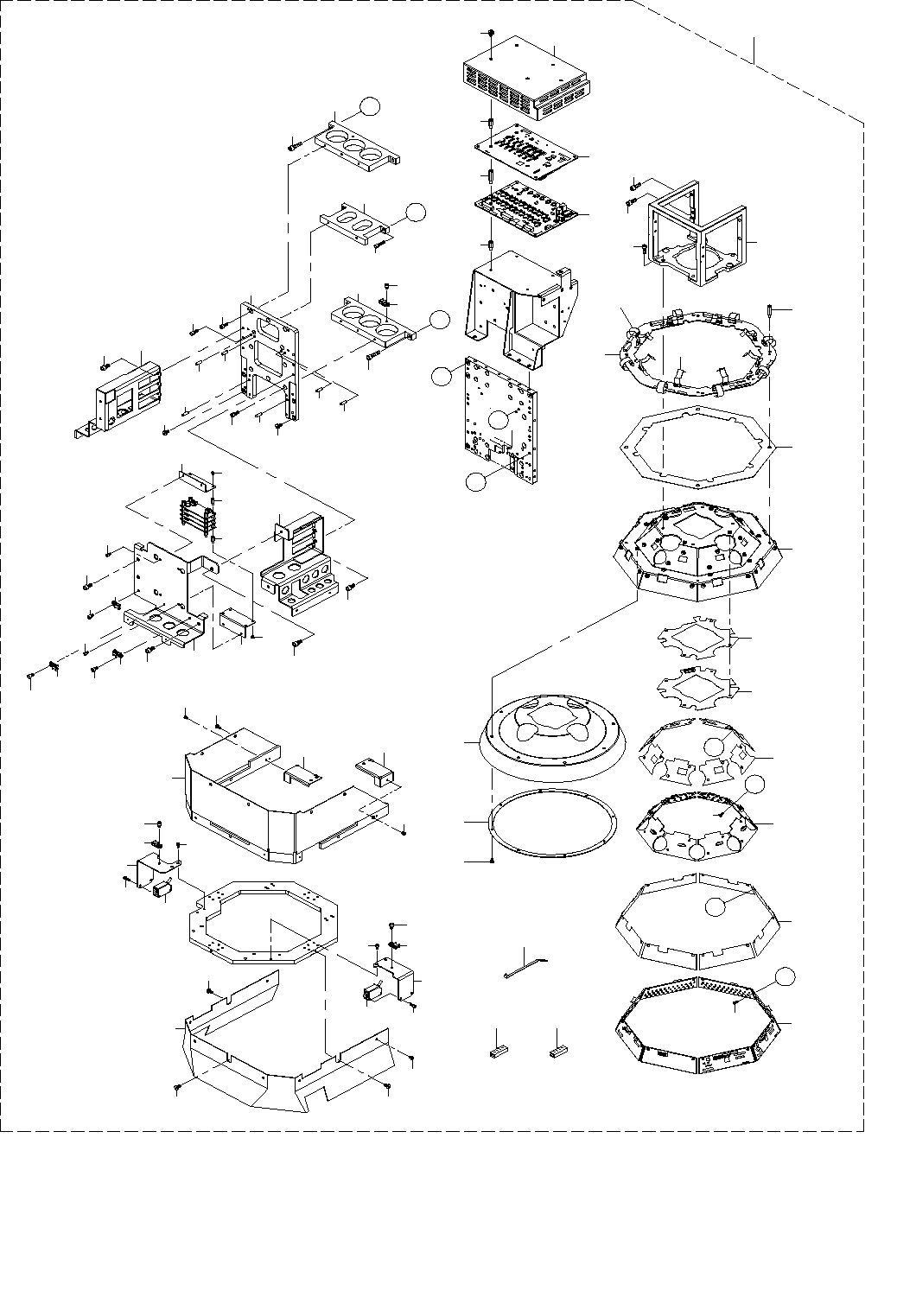

51.HEAD COMPONENTS(1)
ヘッド関係（１）
２
３
４
６
７
８
１０
９
１２
１３
１４
１５
１６
１７
１８
１９
２０
２１
２２
２２
２２
２３
２４
２５
２６
２７
２８
２８
２９
２９
３０
３１
３２
３３
５
１
Ａ
Ａ
Ｂ
Ｂ
１１
３４
３６
３８
３８
３７
３９
４１
４２
４２
４２
４２
４４
４４
４４
４４
４６
４６
４６
４２
４７
４８
４８
４８
４８
４８
５３
５３
５２
５１
５４
４５
４５
５４
３５
５４
２５
３５
５４
４４
４４
２２
２２
Ｄ
Ｅ
４０
Ｃ
５０
４９
２５
２６
５４
３５
２４
４３
５６
５５
５７
５７
５８
５９
２５
５４
４５
Ｃ
Ｅ
Ｄ
