- 68 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 401-58537 ANCHOR MOUNT

アンカーマウント

4

2 401-57231 BEARING

ベアリング

6

3 401-57232 BEARING

ベアリング

2

4 401-57234 RETAINER SHAFT

フランジ付き軸受

4

5 401-57235 TIMING BELT (1722-3GT-9)

タイミングベルト（１７２２−３ＧＴ−９）

1

6 401-57236 TIMING BELT (240-3GT-9)

タイミングベルト（２４０−３ＧＴ−９）

1

7 401-57247 BEARING

ベアリング

16

8 401-57241 SENSOR DOG (F)

センサドグ（Ｆ）

1

9 401-57242 BEARING HOLDER (REAR)

ベアリングホルダリア

2

10 401-57243 BEARING HOLDER (FRONT)

ベアリングホルダフロント

3

11 401-57244 RAIL STAY (A)

レールステイＡ

2

12 401-57245 STAY_RAIL (C)

レールステイ（Ｃ）

1

13 401-57248 BEARING SHAFT

ベアリングシャフト

16

14 401-57250 BALL BEARING

ボールベアリング

2

15 RE-0400000-KP E-RING 4

Ｅ形止め輪４

1

16 PH-0300080-U0 PARALLEL PIN TYPE B 3X8

平行ピンＢ種３×８

3

17 PH-0400102-C0 STRAIGHT PIN

平行ピン

6

18 RC-0100001-KP SNAP RING M10

Ｃ形止め輪９．３

2

19 RC-1850001-KP SNAP RING 18.5

Ｃ形止め輪１８．５

2

20 RC-3200002-KP C RING

Ｃ形止め輪

2

21 401-57251 LM GUIDE

ＬＭガイド

3

22 401-57253 BACK UP PLATE(RV2)

バックアップ用プレート

2

23 401-57256 TRAPEZOIDAL SCREW(RV2)

台形ねじ（ＲＶ２）

2

24 401-57260 PC BOARD GUIDE

基板ガイド

4

25 401-57261 UPPER GUIDE

アッパーガイド

2

26 401-57262 BEARING PLATE

ベアリングプレート

4

27 401-57263 PULLEY SHAFT B

プーリーシャフト（Ｂ）

6

28 401-57264 FOLLOW MOVE PULLEY

従動プーリー

6

29 401-57230 BEARING

ベアリング

1

30 401-57266 COLOR CHIP A

カラーチップＡ

1

31 401-57267 COLOR CHIP B

カラーチップＢ

1

32 401-57268 COLOR CHIP C

カラーチップＣ

1

33 401-57272 DRIVING PULLEY HOLDER

駆動プーリーホルダ

2

34 401-57273 DRIVING PULLEY

駆動プーリー

2

35 401-57274 SPLIN BRACKET

スプラインブラケット

2

36 401-57277 CONVEYOR BASE(RV2)

コンベアベース（ＲＶ−２）

1

37 401-57278 HOLDER(1)

ホルダ（１）

2

38 401-57279 PULLEY (A)

プーリー（Ａ）

3

39 401-57280 SPLINE SHAFT(RV2)

スプラインシャフト（ＲＶ２）

1

40 401-57282 NUT (ATM14R-TNBC)

ナットＡＴＭ１４Ｒ−ＴＮＢＣ

2

41 401-57283 NUT (M10)

ナットＭ１０

2

42 SM-6030602-TT SCREW M3 L=6

六角穴ボルトＭ３Ｌ＝６

30

43 SM-6030802-TT SCREW M3 L=8

六角穴ボルトＭ３Ｌ＝８

10

44 SM-6031202-TT SCREW M3 L=12

六角穴ボルトＭ３Ｌ＝１２

8

45 SM-6040802-TT SCREW M4 L=8

六角穴ボルトＭ４Ｌ＝８

13

46 SM-6041402-TT SCREW M4 L=14

六角穴ボルトＭ４Ｌ＝１４

52

47 SM-6042502-TT SCREW M4 L=25

六角穴ボルトＭ４Ｌ＝２５

9

48 SM-6052502-TT SCREW M5 L=25

六角穴ボルトＭ５Ｌ＝２５

20

49 SM-1030801-SP SCREW M3X0.5 L=8

皿小ねじＭ３Ｘ０．５Ｌ＝８

10

50 SM-1040801-SP SCREW M4X0.7 L=8

皿小ねじＭ４Ｘ０．７Ｌ＝８

4

51 SM-8030602-TP SCREW M3X0.5 L=6

止めねじＭ３Ｘ０．５Ｌ＝６

6

52 WP-0450801-SD WASHER 4.5X10X0.8

平座金４．５Ｘ１０Ｘ０．８

8

53 401-57300 BEARING

ベアリング

2

54 401-58468 BOARD SENSOR R CABLE ASM

ボードセンサーＲケーブル組

1

55 401-58469 BOARD SENSOR L CABLE ASM

ボードセンサーＬケーブル組

1

56 SM-6041002-TT SCREW M4 L=10

六角穴ボルトＭ４Ｌ＝１０

4

57 SM-6041602-TT SCREW M4 L=16

六角穴ボルトＭ４Ｌ＝１６

6

58 401-57281 TRANSPORT SENSOR BRACKET

搬送センサブラケット

2

59 401-59256 BELT GUIDE

ベルトガイド

8

60 401-61899 GUIDE COVER

ガイドカバー

1

61 SL-4030891-SC SCREW M3X8

座金付きなべ小ねじセムスＭ３Ｌ＝８

4

62 401-73104 SEARCH PLATE

サーチプレート

1

- 69 -

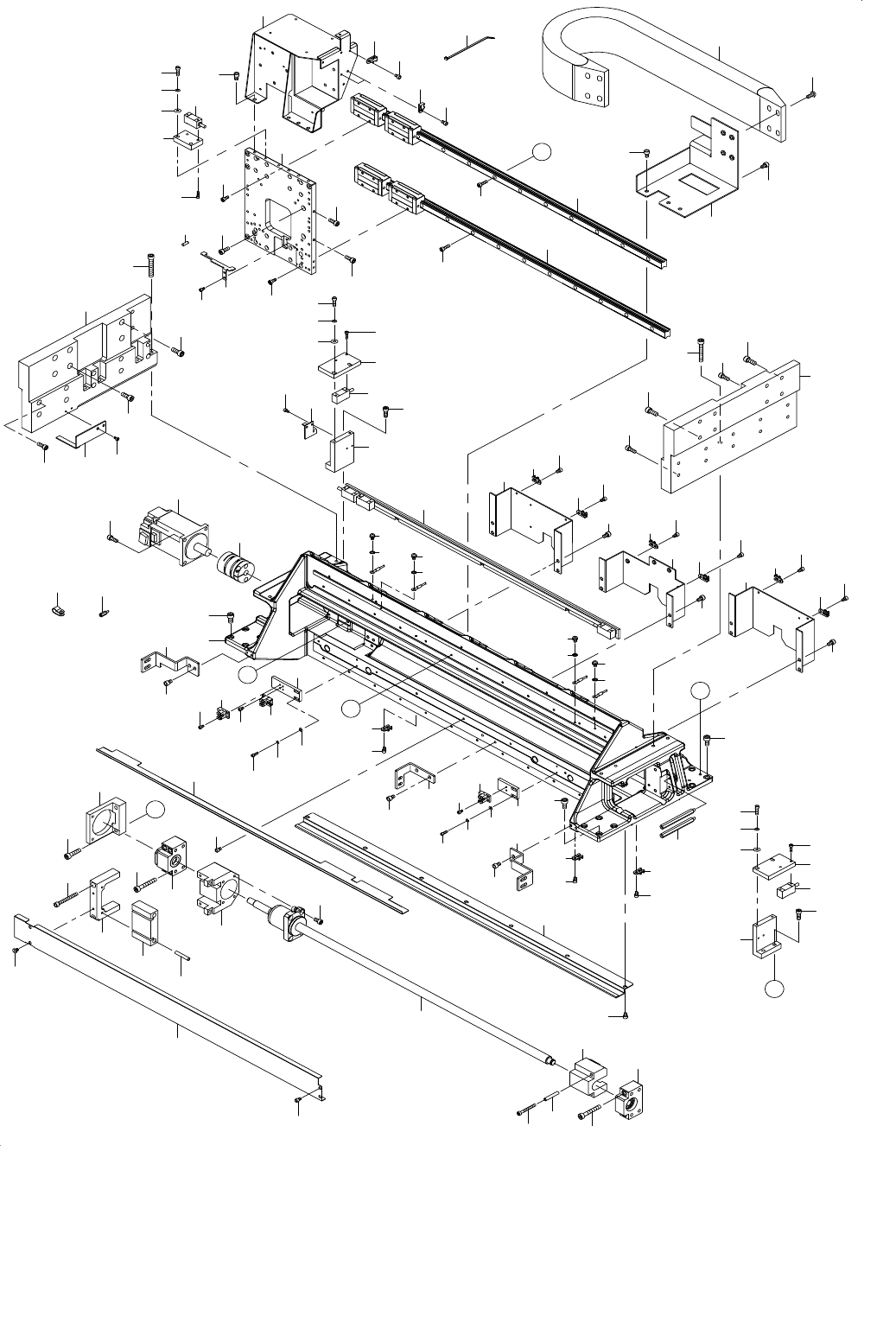

35.X UNIT COMPONENTS

Ｘユニット関係

2

4

35

5

1

6

7

10

13

16

17

21

23

26

27

28

30

33

37

38

39

41

15

47

9

49

55

56

5

56

5

51

59

60

59

51

58

57

58

54

32

54

29

48

50

19

43

44

53

67

61

62

53

45

55

60

59

51

45

48

45

63

48

24

45

8

41

42

11

A

54

34

44

12

A

B

36

53

18

16

3

52

41

51

28

C

25

41

45

43

40

22

14

65

64

65

64

65

64

65

64

62

53

62

53

62

53

62

53

31

62

53

45

62

53

62

53

62

53

19

66

48

55

48

20

46

48

68

- 70 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 401-57019 RV2 X BEAM

ＲＶ２Ｘビーム

1

2 401-57113 X CABLE BARE BRACKET1

Ｘケーブルベアブラケット１

1

3 401-77908 3D HEAD BASE

３Ｄヘッドベース

1

4 401-58292 SERVO MOTOR

サーボモーター

1

5 401-58297 LINER SCALE HEAD

センサーＨＤ

3

6 401-57115 COUPLING (XGT-39CS-10X14)

カップリング（ＸＧＴ−３９ＣＳ−１０Ｘ１４）

1

7 401-57116 X STOPPER BLOCK

Ｘストッパーブロック

1

8 401-57117 DUCT STAY (2)

ダクトステ− （２）

1

9 401-77909 X STOPPER 3D(L)

Ｘ軸ストッパー３Ｄ（Ｌ）

1

10 401-77910 X STOPPER 3D(R)

Ｘ軸ストッパー３Ｄ（Ｒ）

1

11 401-57120 X MOTOR BRACKET

Ｘ軸モータブラケット

1

12 401-57121 X BASE JOINT

Ｘベースジョイント

1

13 401-57122 BALL SCREW COVER (1)

ボ−ルねじカバ− （１）

1

14 401-57123 X CABLE BARE BRACKET(2)

Ｘケーブルベアブラケット（２）

1

15 401-57124 SCREW

ボールねじ

1

16 401-57125 LM GUIDE

ＬＭガイド

2

17 401-57126 SUPPORT UNIT (BF12)

サポートユニット（ＢＦ１２）

1

18 401-57127 SUPPORT UNIT (BK12)

サポートユニット（ＢＫ１２）

1

19 401-57128 SPACER

スペーサ

4

20 401-61207 X RETAINER

Ｘ固定具

2

21 401-57130 HEXAGON SUPPORT

六角支柱

2

22 401-57070 SPACER (HEXAGON) M3 L=12

スペーサー（六角）Ｍ３Ｌ＝１２

4

23 401-57131 BARE

ケ−ブルベア

1

24 401-57132 Y MOTOR BRACKET L

ＹモーターブラケットＬ

1

25 401-57133 Y MOTOR BRACKET R

ＹモーターブラケットＲ

1

26 401-77912 Y ORG SENSOR 3D DOG

Ｙ原点センサ３Ｄドグ

1

27 401-57135 Y SCALE HEAD PLATE

Ｙスケールヘッドプレート

2

28 401-57136 Y SCALE HEAD BASE

Ｙスケールヘッドベース

2

29 401-62160 Y LIMIT SENSOR DOG

Ｙリミットセンサードグ

1

30 401-57138 DUCT STAY(1)

ダクトステイ（１）

1

31 401-57139 DUCT STAY(3)

ダクトステイ（３）

1

32 401-77913 X LIMIT SENSOR DOG

Ｘリミットセンサドグ

1

33 401-57110 XY LIMIT SENSOR PLATE

ＸＹリミットセンサプレート

1

34 401-57111 XY ORG SENSOR PLATE

ＸＹ原点センサプレート

1

35 401-57141 X SCALE HEAD PLATE

Ｙスケールヘッドプレート

1

36 401-57142 BALL SCREW COVER 2

ボールねじカバー２

1

37 401-62486 UNDER COVER

アンダーカバー

1

38 401-79726 LINER SCALE X

リニアスケールＸ

1

39 HD-0032000-00 SENSOR

センサ

3

40 HX-0023300-0E NYLON BAND

束線バンド

15

41 SM-6064002-TT SCREW M6 L=40

六角穴ボルトＭ６Ｌ＝４０

14

42 SM-6062502-TT SCREW M6 L=25

六角穴ボルトＭ６Ｌ＝２５

2

43 SM-6062002-TT SCREW M6 L=20

六角穴ボルトＭ６Ｌ＝２０

16

44 SM-6061202-TT SCREW M6 L=12

六角穴ボルトＭ６Ｌ＝１２

16

45 SM-6051402-TT SCREW M5 L=14

六角穴ボルトＭ５Ｌ＝１４

32

46 401-61208 Y RETAINER (R)

Ｙ固定具（Ｒ）

1

47 SM-6051002-TT SCREW M5 L=10

六角穴ボルトＭ５Ｌ＝１０

4

48 SM-6050802-TT SCREW M5 L=8

六角穴ボルトＭ５Ｌ＝８

33

49 SM-6054502-TT SCREW M5 L=45

六角穴ボルトＭ５Ｌ＝４５

2

50 SM-6044002-TT SCREW M4 L=40

六角穴ボルトＭ４Ｌ＝４０

2

51 SM-6041402-TT SCREW M4 L=14

六角穴ボルトＭ４Ｌ＝１４

30

52 SM-6041002-TT SCREW M4 L=10

六角穴ボルトＭ４Ｌ＝１０

16

53 SM-6040602-TT SCREW M4 L=6

六角穴ボルトＭ４Ｌ＝６

34

54 SM-6030602-TT SCREW M3 L=6

六角穴ボルトＭ３Ｌ＝６

12

55 SM-6031002-TT SCREW M3 L=10

六角穴ボルトＭ３Ｌ＝１０

6

56 SM-6031202-TT SCREW M3 L=12

六角穴ボルトＭ３Ｌ＝１２

4

57 WP-0320501-SD WASHER

平座金みがき丸Ｍ３

4

58 WS-0310002-KP SPRING WASHER

ばね座金Ｍ３

4

59 WP-0430801-SD WASHER M4

平座金みがき丸Ｍ４

6

60 WS-0410002-KP SPRING WASHER

ばね座金Ｍ４

6

61 401-58598 NYLON CLIP

ナイロンクリップ

1

62 401-58599 TIE ANCHOR

タイアンカー

12

63 SM-3061252-TN SCREW M6 L=12

丸ねじＭ６Ｌ＝１２

4

64 WT-0430002-KN WASHER M4

歯付き座金Ｍ４

4

65 SL-4040881-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

66 401-61209 Y RETAINER (L)

Ｙ固定具（Ｌ）

1

67 400-65489 BOLT

極低頭ボルト

2

68 PH-0400122-C0 PIN

平行ピン

8
