- 29 - 15. MARKING UNIT COMPONENTS(1) マーキングユニット関係（１） 3 5 6 6 7 8 15 16 17 19 20 21 22 24 25 26 26 27 29 30 32 33 33 34 35 35 36 57 60 61 39 41 42 44 45 45 48 10 51 51 55 55 54 52 46 58 37 37 37 37 37 47 47 47 10 54 37 59…
- 28 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-58269 USB HUB
ＵＳＢハブ
2
2 401-58248 USB CAMERA
ＵＳＢカメラ
4
3 401-58272 MACRO LENS
マクロレンズ
4
4 401-60045 OPTION FIXED SUPPORT
オプション固定サポート
1
5 401-60062 USB HUB FIXED BRACKET
ＵＳＢ ハブ 固定 ブラケット
1
6 401-60063 SWING (1)
スイング （１）
4
7 401-60064 SWING (2)
スイング （２）
4
8 401-60065 ROTATION ADJUST AXIS
回転調整軸
4
9 401-60038 RV2 ILLCOVER(SIDE CAMERA)
ＲＶ２ 照明カバー（斜めカメラ）
2
10 401-60066 SIDE CAMERA BRACKET (1)
サイド カメラ ブラケット（１）
2
11 401-60067 SWING RETAINER
スイング 押え
8
12 401-60068 SIDE CAMERA BRACKET (3)
サイド カメラ ブラケット（３）
2
13 401-58599 TIE ANCHOR
タイアンカー
6
14 401-57071 BOLT SUPER LOW HEAD M3 L=6
六角穴付き極低頭ボルト Ｍ３ Ｌ＝６
12
15 401-60069 SIDE CAMERA FRAME
サイド カメラ フレーム
1
16 401-60070 SIDE CAMERA BRACKET (LR)
サイド カメラ ブラケット（ＬＲ）
2
17 401-60046 OPTION FIXED PLATE (USB HUB)
オプション固定プレート（ＵＳＢ ＨＵＢ）
1
18 SM-6030402-TT SCREW M3 L=4
六角穴ボルト Ｍ３ Ｌ＝４
20
19 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
6
20 SM-6031002-TT SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
16
21 401-51156 LED UV MASTER PCB ASM
ＬＥＤ ＵＶマスター基板組
1
22 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
2
23 SM-6041002-TT SCREW M4 L=10
六角穴ボルト Ｍ４ Ｌ＝１０
17
24 SM-6041402-TT SCREW M4 L=14
六角穴ボルト Ｍ４ Ｌ＝１４
2
25
#01
401-58287 LED TOP BOARD (UV)
ＬＥＤトップ基板 （ＵＶ）
1
26 SM-6052002-TT SCREW M5 L=20
六角穴ボルト Ｍ５ Ｌ＝２０
10
27 HX-0023300-00 CLIP
束線バンド
30
28 HX-0023300-0E NYLON BAND
束線バンド
71
29 HX-0023300-0G CABLE BAND
束線バンド
12
30 401-57050 TAPE (TOP)_HEAT-RESISTING
耐熱テ−プ （ＴＯＰ）
1
31 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
0.03
32 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
0.03
33 401-60040 SPRING WASHER M4
ばね座金 Ｍ４
16
34 401-60041 SMALL WASHER M4
平座金（小） Ｍ４
8
35 401-60042 WASHER M4
平座金 Ｍ４
8
36 401-60043 OPTION FIXED BRACKET (L)
オプション固定ブラケット（Ｌ）
1
37 401-60044 OPTION FIXED BRACKET (R)
オプション固定ブラケット（Ｒ）
1
38 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
1
- 29 -

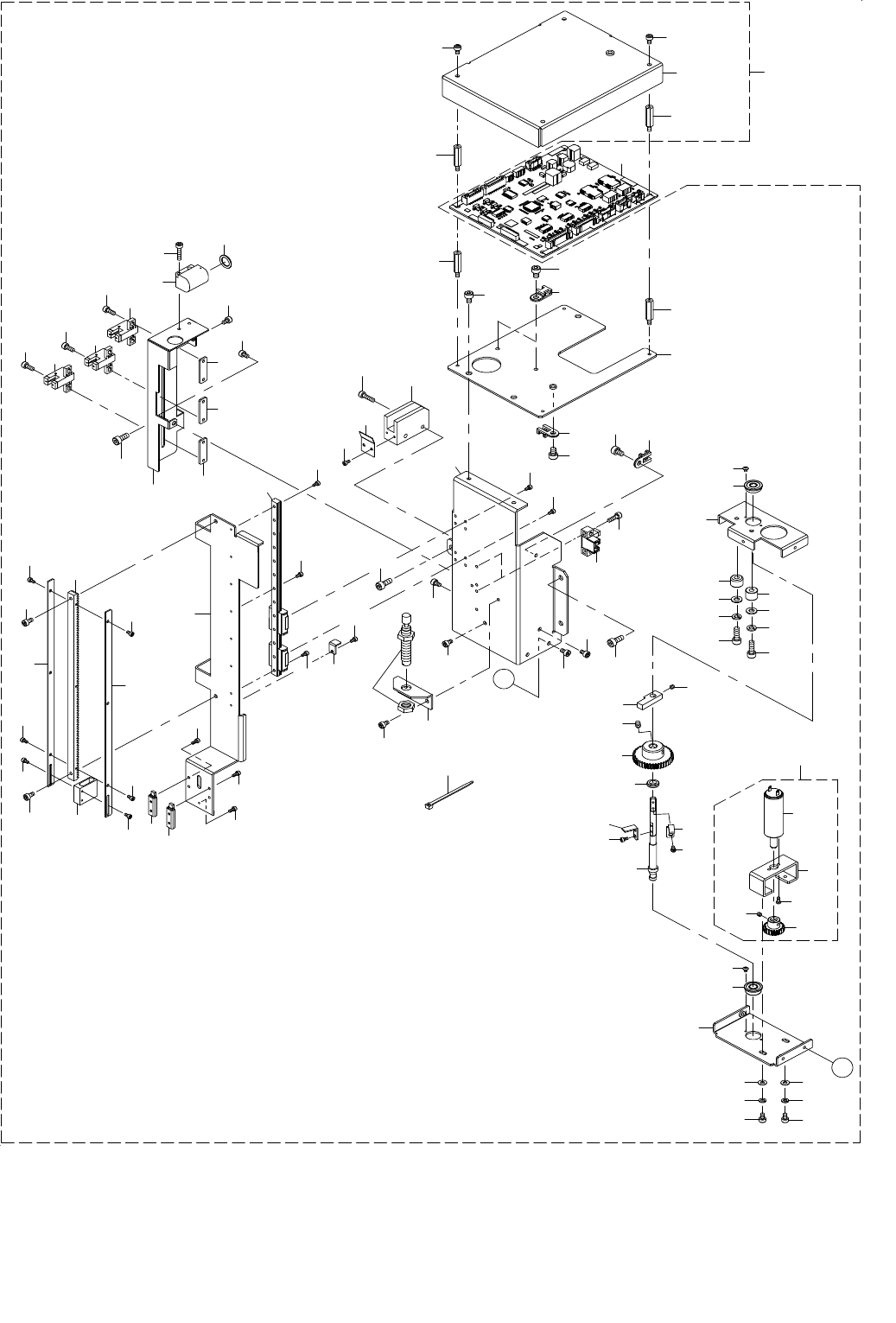

15.MARKING UNIT COMPONENTS(1)
マーキングユニット関係（１）
3
5
6
6
7
8
15
16
17
19
20
21
22
24
25
26
26
27
29
30
32
33
33
34
35
35
36
57
60
61
39
41
42
44
45
45
48
10
51
51
55
55
54
52
46
58
37
37
37
37
37
47
47
47
10
54
37
59
56
31
47
49
53
37
28
43
35
43
28
43
35
4
40
13
44
37
47
47
47
47
47
38
38
48
48
12
47
9
37
43
28
47
23
37
44
47
18
47
47
47
37
14
11
A
A
39
39
3
3
7
7
1
2
50
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-51132 MARKING DRIVE PCB ASM
マーキングドライバ基板組
1
2 401-58561 MARKING_MAIN ASM
マーキング＿メイン組
1
3 401-58539 SENSOR
センサ
(3)
4 401-58540 SENSOR
センサ
(2)
5 401-60375 BEARING (F686ZZ)
ベアリング（Ｆ６８６ＺＺ）
(1)
6 401-60376 BALL SLIDE (BSP720SLT1)
ボ−ルスライド（ＢＳＰ７２０ＳＬＴ１）
(2)
7 401-60377 NUT PLATE
板ナット
(3)
8 401-60378 STOPPER PLATE
ストッパプレ−ト
(1)
9 401-60379 LM GUIDE (2SRS7MUU+190LM)
ＬＭ ガイド （２ＳＲＳ７ＭＵＵ＋１９０ＬＭ）
(1)
10 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(2)
11 401-60025 COVER BASE
カバー ベース
(1)
12 401-60026 GUIDE BASE
ガイド ベース
(1)
13 401-60380 SHAFT HOLDER (1)
シャフト ホルダ（１）
(1)
14 401-60381 SHAFT HOLDER (2)
シャフト ホルダ（２）
(1)
15 401-60382 SHAFT
シャフト
(1)
16 401-60383 RACK OIL RETAINER
ラックオイル受け
(1)
17 401-60384 RACK PROCESSING
ラック追加工
(1)
18 401-60385 OIL COVER
オイルカバ−
(1)
19 401-60386 Z-GEAR OIL RETAINER
Ｚ ギアオイル受け
(1)
20 401-60027 PC BOARD BRACKET
基板 ブラケット
(1)
21 401-60028 SENSOR BRACKET
センサー ブラケット
(1)
22 401-60387 COLLAR
カラ−
(1)
23 401-60029 ABSORBER BRACKET
アブソ−バ ブラケット
(1)
24 401-60030 CAP (9MM)
キャップ （９ＭＭ）
(1)
25 401-60388 STOPPER BLOCK
ストッパブロック
(1)
26 401-60053 RACK COVER
ラック カバー
(2)
27 401-60389 SPUR GEAR (S80SU40B_0506)
平歯車（Ｓ８０ＳＵ４０Ｂ＿０５０６）
(1)
28 401-58599 TIE ANCHOR
タイアンカー
(4)
29 401-60035 COLLAR (OPEN)
カラー（オープン）
(1)
30 401-60390 COLLAR (CLOSE)
カラ−（クロ−ズ）
(1)
31 401-60391 SENSOR DOG
センサ ドグ
(1)
32 401-60392 SENSOR DOG (CLOSE)
センサドグ（クローズ）
(1)
33 401-60393 TRUSS SCREW M2X3 SUS
十字穴付トラス小ねじ（Ｍ２×３）（ＳＵＳ）
(4)
34 401-60394 O-RING (CO 00006 A)
Ｏリング（ＣＯ ００００６ Ａ）
(1)
35 401-60395 SPACER (BSB-320E)
スペ−サ（ＢＳＢ−３２０Ｅ）
(8)
36 401-60396 SHIELD COVER
シ−ルドカバー
(1)
37 SM-6030502-TT SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(16)
38 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
(2)
39 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
(6)
40 SM-6031002-TT SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(4)
41 SM-6031202-TT SCREW M3 L=12
六角穴ボルト Ｍ３ Ｌ＝１２
(2)
42 SM-6031402-TT SCREW M3 L=14
六角穴ボルト Ｍ３ Ｌ＝１４
(2)
43 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
(6)
44 SM-6041002-TT SCREW M4 L=10
六角穴ボルト Ｍ４ Ｌ＝１０
(4)
45 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
(2)
46 HX-0023300-00 CLIP
束線バンド
(8)
47 SM-6020402-TT SCREW M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
(36)
48 SM-6020502-TT SCREW M2 L=5
六角穴ボルト Ｍ２ Ｌ＝５
(1)
49 401-60397 BEARING(F695ZZ)
ベアリング（Ｆ６９５ＺＺ）
(1)
50 401-60398 SHOCK ABSORBER (RBC0805C)
ショック アブソ−バ（ＲＢＣ０８０５Ｃ）
(1)
51 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
52 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(1)
53 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(1)
54 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
55 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
56 401-58565 THETA_MOTOR ASM
シータ モーター組
(1)
57 401-60399 MOTOR BRACKET
モ−タブラケット
(1)
58 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(2)
59 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(1)
60 401-58482 MT MOTOR WIRE ASM
ＭＴモータワイヤー組
(1)
61 401-60400 SPUR GEAR(MARKING)
マ−キング用平歯車
(1)
