- 90 - NOTE( 注記 ) #01....FOR 240V ２４０ Ｖ 用 #02....FOR 380V ３８０ Ｖ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-5850 6 IOC P CB ASM ＩＯＣ基板組 1 2 401-5841 2 IOC-BU P_SNSR CABLE(1) ASM ＩＯＣ−ＢＵＰ＿ＳＮＳＲケーブル組（１） 1 3 401-…
- 89 -

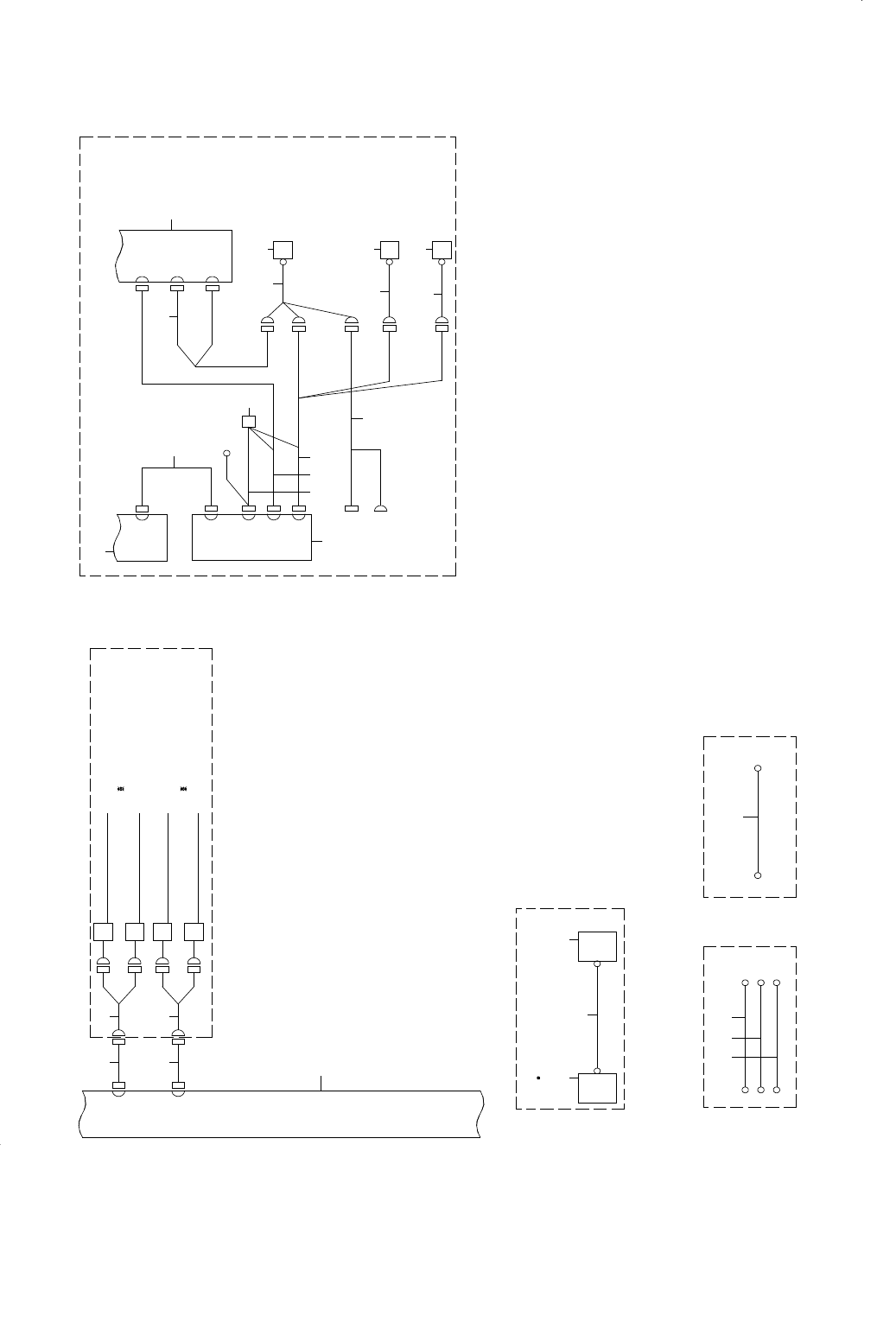

45.SYSTEM DIAGRAM(5)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（５）
OK/NG OP
IOC PCB
FORCE HARDWARE PASS OP
ACCESSORY CABLE 40178212
ACCESSORY CABLE 40178212
5-1B
4-1C
CN30
TRANSFORMER OP
PASS_DRV3_10
DRV3_10
CN21
CN19
CN15
CN14
TB0
XFMR
2-2D
DRV3
IOC PCB
I/O
EXTENSION BOARD
FG
TB9
PASS SPEED SW
PASS DIRECTION SW
PASS MODE SW
5-4A
BACK UP 2 SENSOR L
BACK UP 2 SENSOR U
BACK UP 1 SENSOR L
BACK UP 1 SENSOR U
2
4
3
4
1
BACK UP OP
5656
8
9
10
7
13
12
11
I/F OP
14
15
17
16
25
20
19
18
30
21
22
23
28
26
27 29
24
- 90 -
NOTE( 注記 ) #01....FOR 240V ２４０ Ｖ 用
#02....FOR 380V ３８０ Ｖ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-58506 IOC PCB ASM
ＩＯＣ基板組
1
2 401-58412 IOC-BUP_SNSR CABLE(1) ASM
ＩＯＣ−ＢＵＰ＿ＳＮＳＲケーブル組（１）
1
3 401-58413 IOC-BUP_SNSR CABLE(2) ASM
ＩＯＣ−ＢＵＰ＿ＳＮＳＲケーブル組（２）
1
4 401-58447 BACK UP SENSOR ASM
バックアップセンサー組
1
5 401-58474 BACK UP SENSOR U ASM
バックアップセンサーＵ センサー組
1
6 401-58475 BACK UP SENSOR L ASM
バックアップセンサーＬ センサー組
1
7 401-58427 XMFR-TB0 CABLE ASM
ＸＭＦＲ−ＴＢ０ケーブル組
1
8 HK-0895500-30 BLOCK TERMINAL
端子台
1
9
#01
401-58552 TRANSFORMER
トランス ２０８Ｖ−２４０Ｖ
1
10
#02
401-58553 TRANSFORMER
トランス ３８０Ｖ−４３０Ｖ
1
11 401-58483 IF SMEMA CABLE ASM
ＩＦスメマケーブル組
1
12 401-58484 IF PLUG LOADER CABLE ASM
ＩＦ ＰＬＵＧ ＬＯＡＤＥＲケーブル組
1
13 401-58485 IF PLUG UNLOADER CABLE ASM
ＩＦ ＰＬＵＧ ＵＮＬＯＡＤＥＲケーブル
1
14 401-58486 OKNG CABLE ASM
ＯＫＮＧケーブル組
1
15 401-58290 MOTOR CONTROLER
モーターコントローラドライバ
1
16 401-58441 DRV3-IOE CABLE ASM
ＤＲＶ３−ＩＯＥケーブル組
1
17 401-58246 IO BOARD
拡張Ｉ／Ｏボード
1
18 401-58442 IOE-TB8 POWER WIRE ASM
ＩＯＥ−ＴＢ８パワーワイヤー組
1
19 401-58443 PASS ST SIGNAL CABLE ASM
ＰＡＳＳ ＳＴシグナルケーブル組
1
20 401-58444 PASS KEY PANEL CABLE ASM
ＰＡＳＳ ＫＥＹパネルケーブル組
1
21 401-58414 PASS MODE SIGNAL CABLE ASM
ＰＡＳＳ ＭＯＤＥシグナルケーブル組
1
22 401-58506 IOC PCB ASM
ＩＯＣ基板組
1
23 401-58446 PASS_KEY(1) WIRE ASM
ＰＡＳＳ＿ＫＥＹ（１）ワイヤー組
1
24 HA-0067400-00 SWITCH
スイッチ
1
25 401-58430 PASS DRV3-SRC WIRE ASM
ＰＡＳＳ ＤＲＶ３−ＳＲＣワイヤー組
1
26 401-58410 PASS_KEY(2) WIRE ASM
ＰＡＳＳ＿ＫＥＹ（２）ワイヤー組
1
27 HA-0067500-00 SWITCH
スイッチ
1
28 401-58411 PASS_KEY(3) WIRE ASM
ＰＡＳＳ＿ＫＥＹ（３）ワイヤー組
1
29 HA-0067600-00 SWITCH
スイッチ
1
30 HK-0883500-10 BLOCK TERMINAL
ブロックターミナル
1
