- 9 -
5. ELECTRIC APPARATUS COMPONENTS(2)
電装関係（２）
4
3
2
5
6
7
8
9
10
11
13
12
14
15
16
18
17
19
20
21
24
25
26
29
30
27
28
31 33
36
35
37
38
40
25
42
43
44
4
45
45 60
71 66
46 60
46 60
47
48 66
48 66
49
50
51
51
56
53
54
57
58
59
66
66
66
66
63
66
66
67
64
68
62
62
69
52
52
52
52
52
70
70
64
60
60
63
20
63
63
20
63
20
63
63
60
52
61
1
46 60
55
A
A
63
39
41
65
67
62
62
66
34
63
- 10 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-57734 FRNT_ELECT_UNIT_ASY_RV-2
フロント電装組＿ＲＶ−２
1
2 401-58508 DCS PCB ASM
ＤＣＳ基板組
(1)
3 401-58507 SRC PCB ASM
ＳＲＣ基板組
(1)
4 401-58288 STOPPER
留め金具
(4)
5 401-58293 SERVO AMPLIFIER
サーボアンプ
(1)
6 401-58294 SERVO AMPLIFIER
サーボアンプ
(1)
7 401-57196 GROUND_BAR (FR)
アース バー （ＦＲ）
(1)
8 401-57197 ELECTRICAL BASE
電装ベース
(1)
9 401-57198 FIXED PLATE
固定プレート
(1)
10 401-57199 SLIDE PLATE
スライドプレート
(1)
11 401-57200 STOPPER PLATE
ストッパプレート
(1)
12 401-57201 ELECTRICAL FRONT TOP PANEL
フロント電装天板
(1)
13 401-57202 FRONT ELECTRICAL PANEL
フロント電装パネル
(1)
14 401-57203 FRONT ELECTRICAL CASE
フロント電装ケース
(1)
15 401-57204 WINDOW
ウインドウ
(1)
16 401-57205 ELECTRICAL BASE (FRONT)
電装ベース（フロント）
(1)
17 401-57206 POWER SUPPLY FIXED BRACKET 1
電源固定ブラケット１
(1)
18 401-57207 POWER SUPPLY FIXED BRACKET 2
電源固定ブラケット２
(1)
19 401-57208 FRONT ELECTRICAL STOPPER
フロント電装ストッパ
(1)
20 401-57210 RAIL
レール
(4)
21 HA-0053000-00 MAGNETIC CONTACTOR
コンタクタ
(1)
22 HA-0053000-20 MAGNETIC CONTACTOR
端子台カバー
(1)
23 HA-0053000-30 MAGNETIC CONTACTOR
サージ吸収ユニット
(1)
24 HA-0053000-40 MAGNETIC CONTACTOR
サージ吸収ユニット
(1)
25 HK-0858900-00 BLOCK TERMINAL
ターミナル
(2)
26 HK-0883500-1A BLOCK TERMINAL
端子台
(15)
27 HX-0033900-00 STUD
基板パーツ
(4)
28 HX-0033900-0G BOARD SPACER
スペーサ
(4)
29 HN-0039800-00 NOISE FILTER
ノイズフィルタ
(1)
30 HN-0038100-0A NOISE FILTER
ノイズフィルタ
(1)
31 HA-0067200-20 MAGNETIC CONTACTOR
サージ吸収ユニット
(2)
32 HA-0068700-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
33 HA-0068700-10 MAGNETIC CONTACTOR
電磁開閉器
(2)
34 401-59328 LOCK PLATE
ロックプレート
(1)
35 401-58528 POWER SUPPLY
スイッチング電源
(1)
36 HX-0071400-00 POWER SUPPLY
パワーサプライ
(1)
37 HA-0068800-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
38 401-69176 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
39 WT-0430002-KN WASHER M4
歯付き座金 Ｍ４
(12)
40 HA-0068900-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
41 SM-4040855-SN SCREW M4 L=8
なべ小ねじ Ｍ４ Ｌ＝８
(12)
42 HB-0015800-0A RELAY
セーフティリレーユニット
(1)
43 HK-0883500-10 BLOCK TERMINAL
ブロックターミナル
(12)
44 HK-0883500-1B BLOCK TERMINAL
端子台
(2)
45 401-59198 CABLE DUCT W60 L370
配管ダクト Ｗ６０ Ｌ３７０
(2)
46 401-59199 CABLE DUCT W30 L240
配管ダクト Ｗ３０ Ｌ２４０
(3)
47 401-59200 CABLE DUCT W30 L380
配管ダクト Ｗ３０ Ｌ３８０
(1)
48 401-59201 CABLE DUCT W30 L480
配管ダクト Ｗ３０ Ｌ４８０
(3)
49 401-59202 DIN RAIL 35-7_5 L180
ＤＩＮレール ３５−７＿５ Ｌ１８０
(1)
50 401-59203 DIN RAIL 35-7_5 L420
ＤＩＮレール ３５−７＿５ Ｌ４２０
(1)
51 401-59327 PC STOPPER PLATE
ＰＣストッパプレート
(2)
52 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
(14)
53 401-59329 PIN(1)
ピン（１）
(1)
54 401-59330 PIN(2)
ピン（２）
(1)
55 401-59331 HOOK(1)
フック（１）
(1)
56 401-59332 HOOK(2)
フック（２）
(1)
57 HX-0023300-00 CLIP
束線バンド
(20)
58 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
(0.14)
59 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
(0.14)
60 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(23)
61 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(10)
62 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
63 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
(23)
64 SM-6041002-TN BOLT
六角穴ボルト Ｍ４ Ｌ＝１０
(3)
65 EZ-7300011-95 SHEET MARK(BNM7PN10)9.5X1M WHT
マークシート（ＢＮＭ７ＰＮ１０）９．５ＭＭ ＷＨＴ
(0.2)
66 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(48)
67 SM-6051002-TT SCREW M5 L=10
六角穴ボルト Ｍ５ Ｌ＝１０
(6)
68 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
(1)
69 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
70 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(4)
71 401-63413 CABLE DUCT W60 L365.2
配管ダクト Ｗ６０ Ｌ３６５．２
(1)
- 11 -

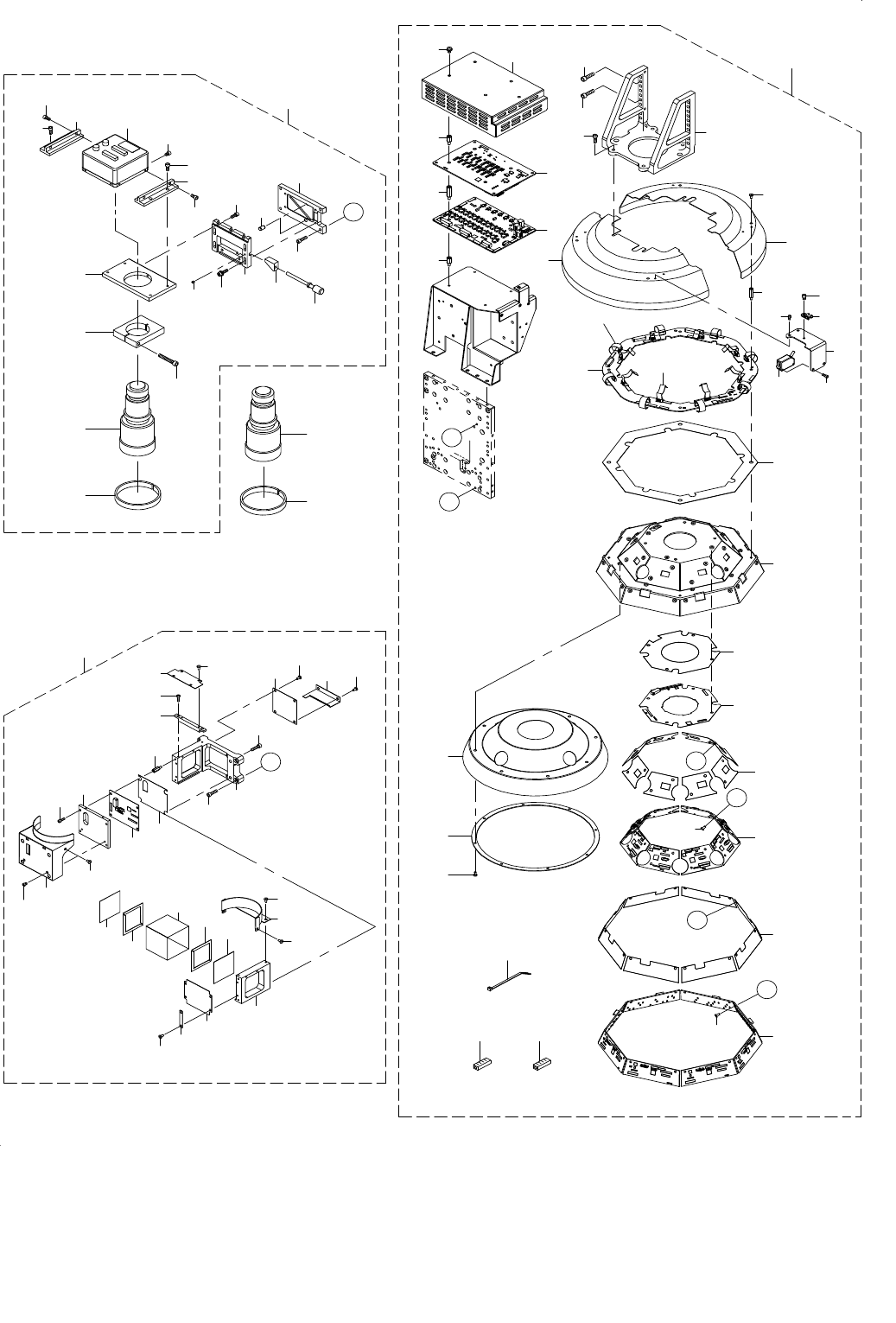

6. HEAD COMPONENTS(1)
ヘッド関係（１）
2
3
4
56
6
7
8
10
9
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
24
25
26
27
28
28
29
29
30
31
32
33
5
57
37
38
39
1
40
41
42
43
44
44
45
46
47
48
49
49
50
51
51
51
51
51
51
51
52
53
54
54
55
55
36
75
76
59
60
60
61
62
63
64
65
66
67
68
69
69
70
70
70
71
72
73
74
58
A
A
B
B
D
D
C
C
34
35
23
78
77
