Liquidyn V200 Controller
10 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Gerätespezifische Sicherheitsinformationen
Die folgenden Sicherheitsinformationen beschränken sich auf den Liquidyn V200 Controller.
Lassen Sie das Ventil nicht trocken laufen! Das Ventil kann beschädigt werden, wenn es ohne Flüssigkeit
betrieben wird, was zu Flüssigkeitsverlust und einer schlechten Dichtung führen kann. Sollte dieser Fall eintreten, ist
eine präzise Dosierung nicht mehr gewährleistet.
VORSICHT
Allgemein
• Lesen Sie vor Inbetriebnahme die komplette Betriebsanleitung und alle Sicherheitshinweise, um eine sichere und
richtige Verwendung sicherzustellen.
• Beachten Sie alle Sicherheitshinweise.
Bestimmungsgemäße Verwendung
• Das Mikrodosiersystem ist nur für den Innengebrauch vorgesehen.
• Verwenden Sie das Mikrodosiersystem nicht in explosionsfähiger Atmosphäre und nicht mit
explosionsgefährlichen Materialien.
• Setzen Sie den Controller keiner direkten Hitze aus.
Flüssigkeitskompatibilität
• Nur zur Mikrodosierung von Flüssigkeiten oder Pasten mit hoher bis niedriger Viskosität geeignet.
• Stellen Sie sicher, dass alle flüssigkeitsführenden Bauteile und Dichtungen resistent gegenüber der
Dosierflüssigkeit sind.
Betriebsbedingungen
• Verwenden Sie den Heizung nur innerhalb des angegebenen Temperaturbereichs. Siehe “Eigenschaften” auf
Seite11.
• Verwenden Sie nur Heizungen, die von Nordson EFD explizit für dieses Mikrodosierventil bereitgestellt werden.
• Setzen Sie das Gerät nicht übermäßiger Gewalt oder Stößen aus.
• Vermeiden Sie lange Stillstandperioden bei eingeschaltetem System.
• Lassen Sie das Ventil nicht trocken laufen (Betrieb ohne Flüssigkeit).
Controller Betrieb
• Betreiben Sie den Controller nur, wenn er sich in einem guten Betriebszustand befindet und die oben genannten
Betriebsbedingungen erfüllt.
• Betreiben Sie den Controller nur, wenn alle Sicherheitseinrichtungen installiert und funktionstüchtig sind.
Controller Störungen
Im Falle einer Störung der elektrischen Verbindung und / oder Beschädigung der elektrischen Bauteile, führen Sie
die folgenden Schritte durch:
1. Schalten Sie das System ab und ziehen Sie den Netzstecker.
2. Trennen Sie die pneumatische Verbindung des Controllers.
3. Ermitteln Sie die Fehlerursache und beheben Sie den Fehler sofort.
Nordson EFD Produktsicherheitshinweise
(Fortsetzung)
Liquidyn V200 Controller
11www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Eigenschaften
HINWEIS: Eigenschaften und technische Daten sind abhängig von technischen Änderungen ohne vorherige
Bekanntgabe.
Item Eigenschaft
Gehäusegröße 45,0B x 12,5H x 25,0T cm (19" Träger 3HE)
17,72B x 4,92H x 9,84T"
Gewicht 5,5 kg (12,1 lb)
Taktrate bis zu 280Hz
Zeitbereich 2–9.999 ms
Elektrischer Anschluss 24 VDC, 2,5 Amp. Minimum
Schnittstelle Stromeingang Lumberg KFV70
Externes Netzteil AC/DC Netzteil und Kabel: 100–240 VAC, 50/60Hz, 1,4 Amp. Eingang;
24 VDC, 2,5 Amp., max. 60 W Ausgang
Interne Spannung 24 VDC, 5 VDC
Rückführkreis 0 VDC (logisch “Low”)
24 VDC (logisch “High”)
Druckluftversorgung (Eingang) 6–10 bar (87–145 psi)
HINWEIS: Die Pressluft muss ölfrei und auf 40 µm gefiltert sein.
Temperatursteuerung 0–90° C (32–194° F)
HINWEIS: Dies ist eine benutzerprogrammierbare Einstellung für die
Temperatursteuerung der optionalen Heizung.
Betriebsumgebungsbedingungen Temperatur: 0–40° C (32–104° F)
Luftfeuchtigkeit: 10–80%
Lagertemperatur: -25–60° C (-13–140° F)
Produktklassifizierung IP40
Schutzklasse III
Zulassungen CE, TÜV, RoHS, WEEE, China RoHS
RoHS标准相关声明标准相关声明 China RoHS-Richtlinie (Gefahrstoffe)
产品名称
Teilbezeichnung
有害物质及元素
Toxische und gefährliche Substanzen oder Bestandteile
铅
Blei
(Pb)
汞
Quecksilber
(Hg)
镉
Cadmium
(Cd)
六价铬
Sechswertiges
Chrom
(Cr6)
多溴联苯
Polybromierte
Biphenyle
(PBB)
多溴联苯醚
Polybromierte
Diphenylether
(PBDE)
外部接口
Externe, elektrische
Verbindungen
X 0 0 0 0 0
O: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准低于SJ/T11363-2006 限定要求。
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
unter dem von SJ/T11363-2006 verlangten Grenzwert liegt.
X: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准高于SJ/T11363-2006 限定要求.
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
über dem von SJ/T11363-2006 verlangten Grenzwert liegt.
WEEE-Richtlinie
Das Gerät erfüllt die Vorschriften der WEEE-Richtlinie der Europäischen Union (2012/19/EU). Für Hinweise
zur ordnungsgemäßen Entsorgung der Geräte siehe www.nordsonefd.com/WEEE.
Liquidyn V200 Controller
12 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

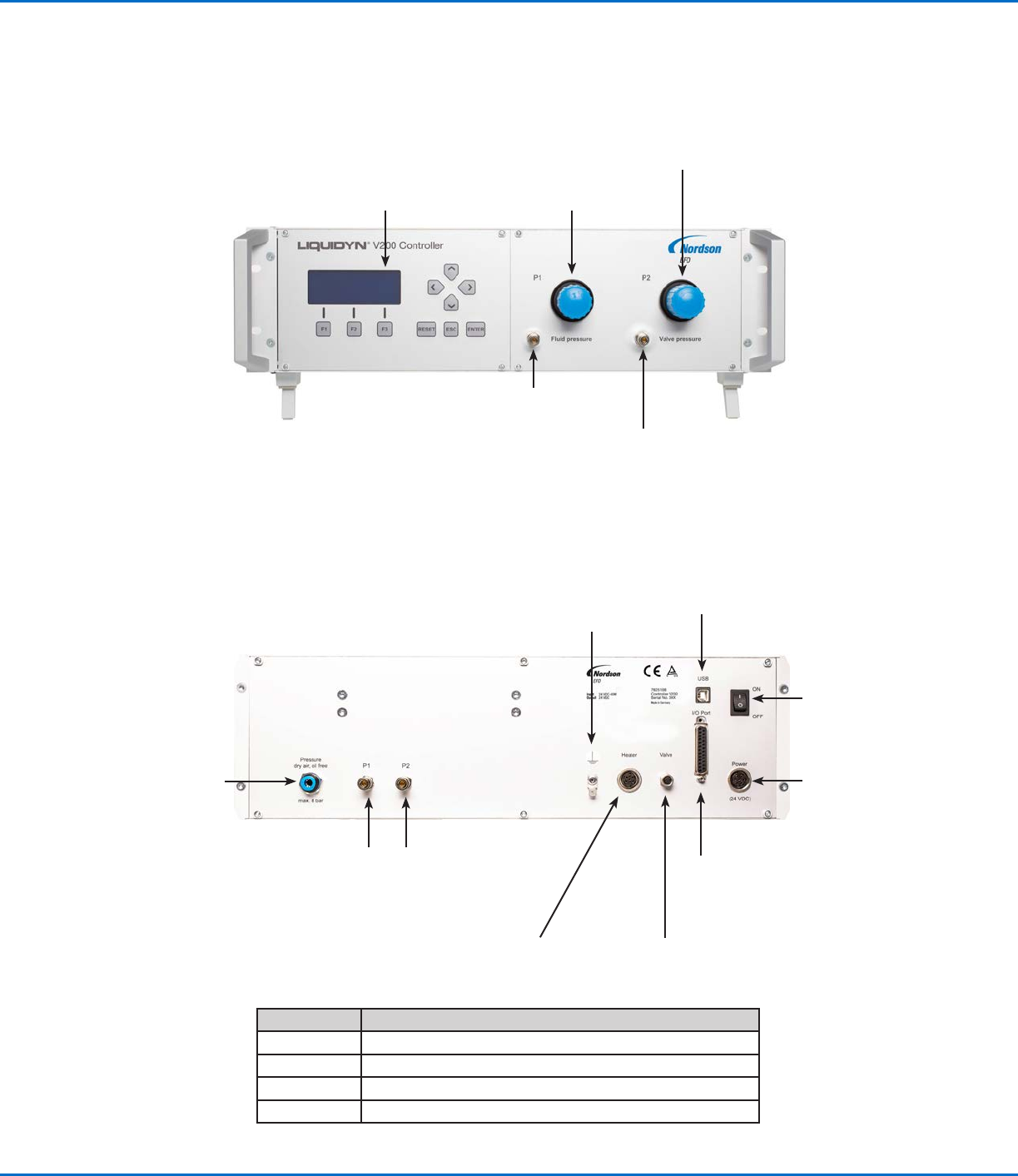

Betriebsbedingungen
Vorderseite
Ein- / Ausschalter
Remote-Eingang (zur Remote-
Steuerung; siehe “Eingangsbuches
Steckerbelegung” auf Seite37 für
verfügbare Eingänge)
Druckluft Ausgänge: P1 =
Mediendruck
P2 = Arbeitsdruck Ventil
Stromversorgung
(24 V DC)
Nordson EFD Verwendung
elektrischer
Anschluss Ventil
Anschluss
Düsenheizung
Rückseite
Eingang
Druckluftversorgung
Bedienpanel
Mediendruck (P1)
Einstellknopf
Arbeitsdruck Ventil (P2)
Einstellknopf
Druckluft Ausgang:
Mediendruck (P1)
Druckluft Ausgang:
Arbeitsdruck Ventil (P2)
Anschluss Beschreibung
Heizung 4-pin M5 / M8 Heizkabelverbindung
Ventil 3-pin M8 Ventilkabelverbindung
E/A Anschluss 25-pin Eingangsverbindung (zur Remote-Steuerung)
Strom 7-pin Stromverbindung
Masse
