Liquidyn V200 Controller
39www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Technische Daten (Fortsetzung)
Anschlussdiagramme zum Anschluss des V200 an eine SPS
High-Level-Signal
• V200 Start-Eingänge (1–4) ausgelöst mit einem High-Level-Signal
• V200 Stop-Eingang definiert als Not-Aus
• Potentialtrennung
3 Start 1
15 Start 1 GND
7 Start 2
19 Start 2 GND
8 Start 3
20 Start 3 GND
9 Start 4
21 Start 4 GND
5 SCHUSS
17 SCHUSS GND
4 STOP
16 STOPP GND
12 Zähler
24 Zähler
10 Beschäftigt
22 Beschäftigt
11 Temperatur
23 Temperatur
0/24V DC Ausgang
Start 1
0/24V DC Ausgang
Start 2
0/24V DC Ausgang
Start 3
0/24V DC Ausgang
Start 4
0/24V DC Ausgang
SCHUSS
24V/0V DC Out
NOTFALL
0/24V DC
EINGANG Zähler
0/24V DC
EINGANG
Beschäftigt
0/24V DC
EINGANG
Temperatur
24V DC
GND
R optional, je nach
Eingangsimpedanz
PLC V200
Liquidyn V200 Controller
40 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

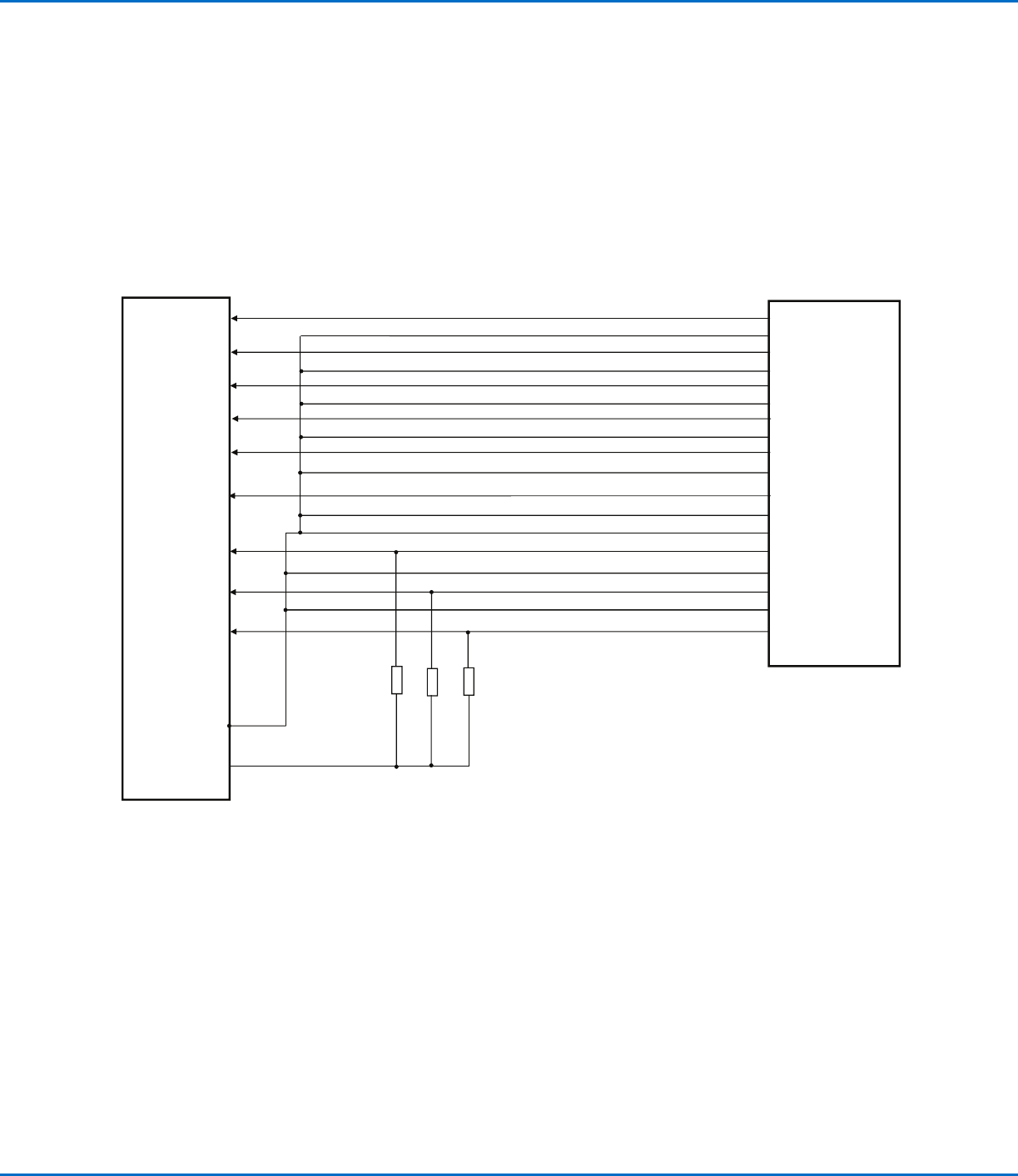

Anschlussdiagramme zum Anschluss des V200 an eine SPS
(Fortsetzung)
Low-Level-Signal
• V200 Starteingänge (1–4) werden mit fallendem Signal aktiviert
• V200 Stopp-Eingang als normaler Stopp definiert
• Potential-Trennung
15 Start 1 GND
3 Start 1
7 Start 2
19 Start 2 GND
8 Start 3
20 Start 3 GND
9 Start 4
21 Start 4 GND
5 SCHUSS
17 SCHUSS GND
4 STOPP
16 STOPP GND
12 Zähler
24 Zähler
10 Beschäftigt
22 Beschäftigt
11 Temperatur
23 Temperatur
24V/0V DC-
Ausgang, Start 1
24V/0V DC-
Ausgang, Start 2
24V/0V DC-
Ausgang, Start 3
24V/0V DC-
Ausgang, Start 4
24V/0V DC-
Ausgan, SCHUSS
24V/0V DC-
Ausgang
STOP
0/24V DC
EINGANG Zähler
0/24V DC
EINGANG
Beschäftigt
0/24V DC
EINGANG
Temperatur
24V DC
R optional, je nach
Eingangsimpedanz
PLC V200
GND
Technische Daten (Fortsetzung)
Liquidyn V200 Controller
41www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Notes
