Liquidyn V200 Controller
22 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betrieb (Fortsetzung)Betrieb (Fortsetzung)
Auswahl eines Programms
Bevor Sie die Parameter aufrufen oder ändern, stellen Sie sicher, dass die richtige Programmnummer ausgewählt
ist. Alle Parameteränderungen wirken sich auf das ausgewählte Programm aus. Folgen Sie dieser Prozedur um ein
Programm zu öffnen.
Aktion / Bemerkung Referenzbild
Diese Abbildung zeigt den Ist-Wert Bildschirm.
P1 0.00bar T 0.0°C
P2 0.00bar Pr 1
Start Stop Shoot
Drücken Sie einmal auf ENTER, um den Wert
auszuwählen (in diesem Beispiel 1 mit schwarzem
Enter Hintergrund).
Enter
Programm Nr < 1 >
F 100.0Hz I 2ms
T 0.0°C N 0
Drücken Sie die LINKS oder RECHTS Pfeiltasten,
um zum gewünschten Programm zu scrollen.
ODER
• Der Controller kann bis zu vier Programme
speichern; mit den Nummern 1 bis 4.
Programm Nr < 4 >
F 100.0Hz I 2ms
T 0.0°C N 0
Drücken Sie ENTER um den Wert zu speichern,
oder ESC um die Programmauswahl abzubrechen.
Enter
ODER
ESC
Die Anzeige kehrt zum Ist-Wert Bildschirm zurück.
P1 0.00bar T 0.0°C
P2 0.00bar Pr 1
Start Stop Shoot
Liquidyn V200 Controller
23www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betrieb (Fortsetzung)
Anzeigen oder Ändern von Parametern
Diese parameterabhängigen Prozeduren dienen als Schnellübersicht. Der mögliche Wertbereich der Parameter ist
falls zutreffend in der Prozedur angegeben.
HINWEIS: Bevor Sie die Parameter aufrufen oder ändern, stellen Sie sicher, dass die richtige Programmnummer
ausgewählt ist. Alle Parameteränderungen wirken sich auf das ausgewählte Programm aus. Siehe “Auswahl eines
Programms” auf Seite22, um das Programm zu wechseln.
Betrieb (Fortsetzung)
Impulszeit
Die Impulszeit ist die elektrische Auslösezeit des Ventils. Die Einstellung der Impulszeit ist abhängig vom Ventiltyp.
Liquidyn P-Dot Ventil
Bei Liquidyn P-Dot Ventilen muss die Impulszeit auf 2 ms gestellt werden. Diese Einstellung darf nicht geändert
werden.
HINWEIS: Sollte eine andere Impulszeit als 2 ms eingestellt werden, ändert dies zwar nicht die Dosiermenge,
beeinflusst aber das Dosierbild.

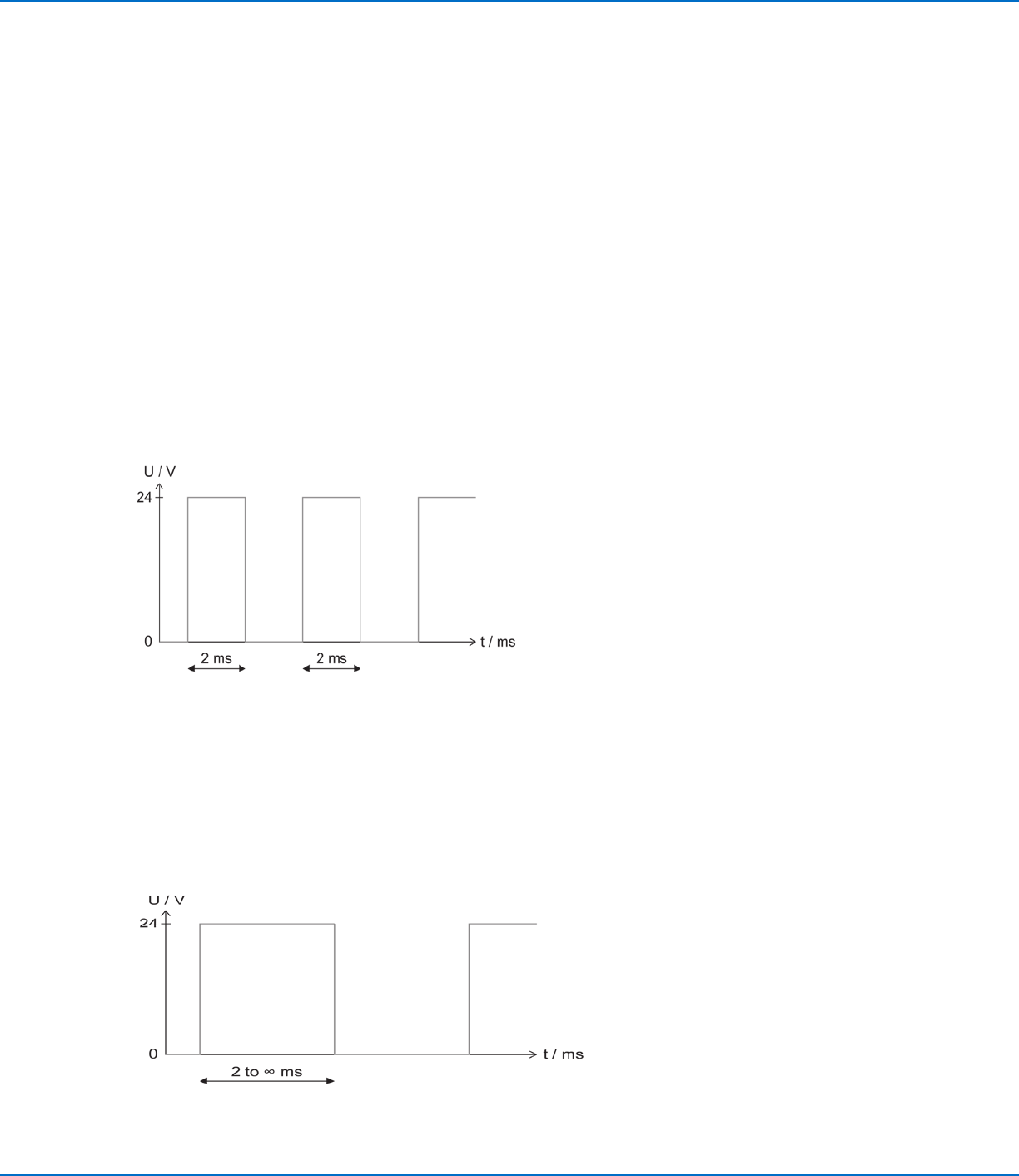

Oszillogramm (Ventilausgang) eines Liquidyn P-Dot Ventils
Liquidyn P-Jet Ventil
Die eingestellte Impulszeit eines Liquidyn P-Jet entspricht exakt der Öffnungszeit des Ventils. Die abgegebene
Dosiermenge kann direkt durch eine Änderung der Öffnungszeit beeinflusst werden.
Bei Liquidyn P-Jet Ventilen kann die Impulszeit beginnend bei 2ms bis unendlich eingestellt werden.
HINWEIS: Wird eine geringere Impulszeit als 2 ms eingestellt, kann das Ventil nicht richtig funktionieren.
Oszillogramm (Ventilausgang) eines Liquidyn P-Jet Ventils
Liquidyn V200 Controller
24 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Impulszeit (Fortsetzung)
Betrieb (Fortsetzung)Betrieb (Fortsetzung)
Aktion / Bemerkung Referenzbild
Diese Abbildung zeigt den Ist-Wert Bildschirm.
P1 0.00bar T 0.0°C
P2 0.00bar Pr 1
Start Stop Shoot
Drücken Sie ESC.
ESC
Drücken Sie die RUNTER Pfeiltaste, um zu
IMPULSZEIT zu scrollen.
4X
Dauerimpuls
Schussvorwahl <-
Frequenz
Schussvorwahl
Drücken Sie ENTER zweimal, um den Wert
auszuwählen (in diesem Beispiel 2 mit schwarzem
Enter Hintergrund.
Enter
2X
• Bei Liquidyn P-Dot Ventilen, muss die Impulszeit
auf 2 ms eingestellt sein. Diese Einstellungen darf
nicht verändert werden.
• Bei Liquidyn P-Jet Ventilen kann die Impulszeit
von 2 bis 9999 ms eingestellt werden.
Soll 2 ms
Start Stop Shoot
Drücken Sie die HOCH und RUNTER Pfeiltasten,
um zum gewünschten Wert zu scrollen.
ODER
Drücken Sie ENTER, um den Wert zu speichern.
Enter
Drücken Sie ESC zweimal, um zum
Standardbildschirm zurückzukehren.
ESC
2X
