Liquidyn V200 Controller
36 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Artikelnr.
Art.-Nr. Beschreibung
7825168 Liquidyn V200 Controller
Ersatzteile
Art.-Nr. Beschreibung Item
7825173 Stromkabel und Netzteil (AC/DC externen Netzteil)
Liquidyn V200 Controller
37www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Technische Daten

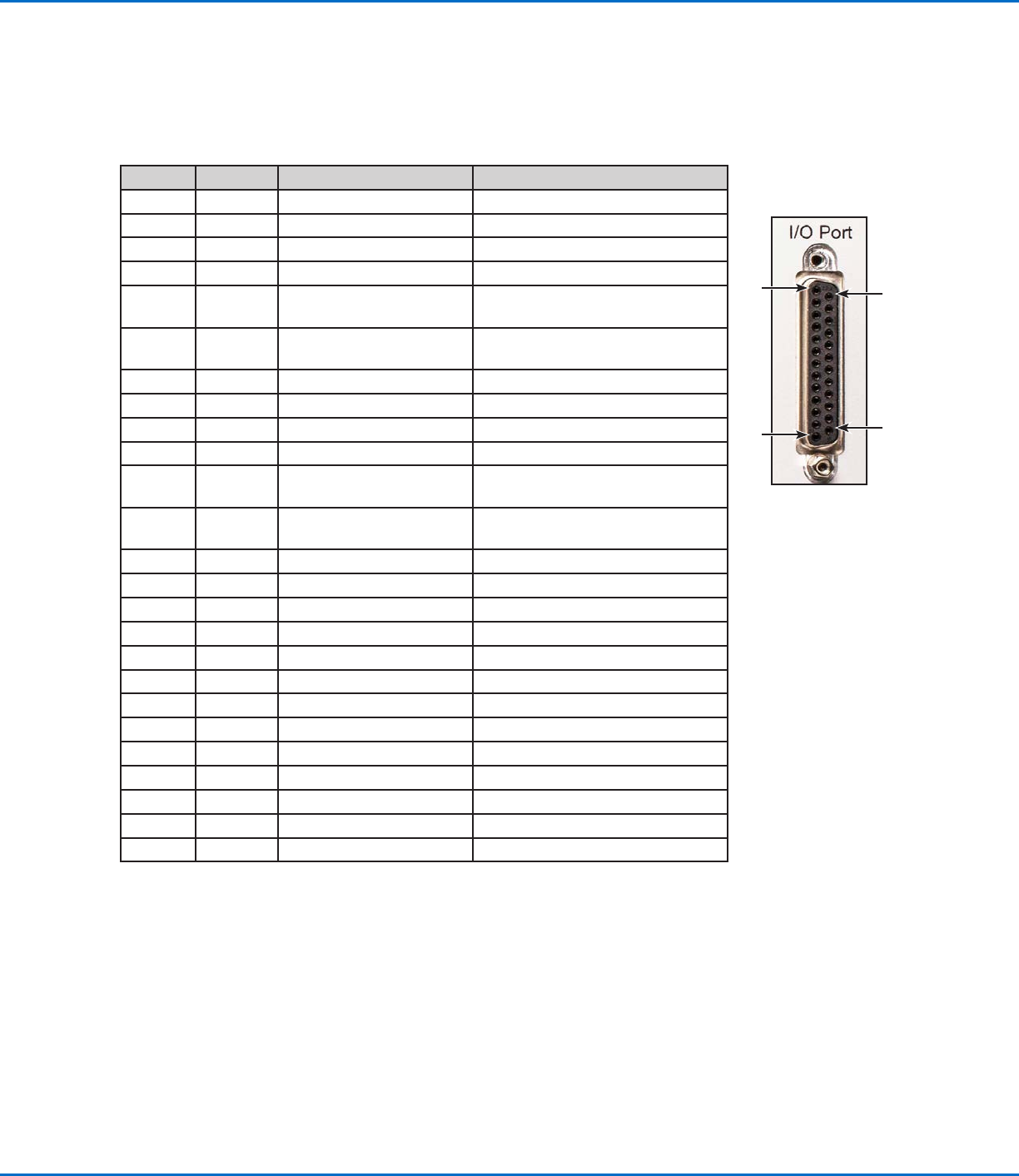

Eingangsbuches Steckerbelegung
Siehe “Eingangs- / Ausgangsstromkreis-Schaltpläne” auf Seite38 für zusätzliche Informationen.
Kontakt Richtung Zuordnung Beschreibung
1 Ausgang + 24 VDC, max. 200 mA 24V Hilfsspannung
2 Nicht zugeordnet
3 Eingang + Start 1 Startet Programm 1
4 Eingang + Stop Stoppt das ausgewählte Programm
5 Eingang + Schuss Dosiert solange, wie ein Signal
erkannt wird
6 Eingang + Reset Setzt alle Istwert-Zähler-Werte auf
0 zurück
7 Eingang + Start 2 Startet Programm 2
8 Eingang + Start 3 Startet Programm 3
9 Eingang + Start 4 Startet Programm 4
10 Ausgang + Beschäftigt Logisch high: Controller dosiert
11 Ausgang + Temperaturüberwachung Logisch high: Temperatur wurde
nicht erreicht
12 Ausgang + Zähler 8 ms logisch high Impulssignal bei
jedem Schuss
13 Ausgang GND Masse
14 Nicht zugeordnet
15 Eingang - Start 1
16 Eingang - Stop
17 Eingang - Schuss
18 Eingang - Reset
19 Eingang - Start 2
20 Eingang - Start 3
21 Eingang - Start 4
22 Ausgang - Beschäftigt
23 Ausgang - Temperaturüberwachung
24 Ausgang - Zähler
25 Nicht zugeordnet
14
25
1
13
Liquidyn V200 Controller
38 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ausgänge
• Ausgangskreise bieten ein Maximum von 0,050 Amps.
• Kreise sind vertauschte Ausgänge, mit einem hohen Wiederstand, wenn sie ein logisches low besitzen und einem
geringen Wiederstand, wenn sie ein logisches high besitzen.
Ausgang Beschreibung
ZÄHLER Liefert ein Impulssignal mit einer Länge von ca. 8 ms für jeden Dosierzyklus.
BESCHÄFTIGT Logisch high, wenn die Anwendung läuft; logisch low, wenn die Anwendung
nicht läuft
TEMPERATURÜBERWACHUNG Logisch high, wenn der eingegebene Temperaturheizwert nicht erreicht wurde
[ca. 3° C (38° F) Unterschied].

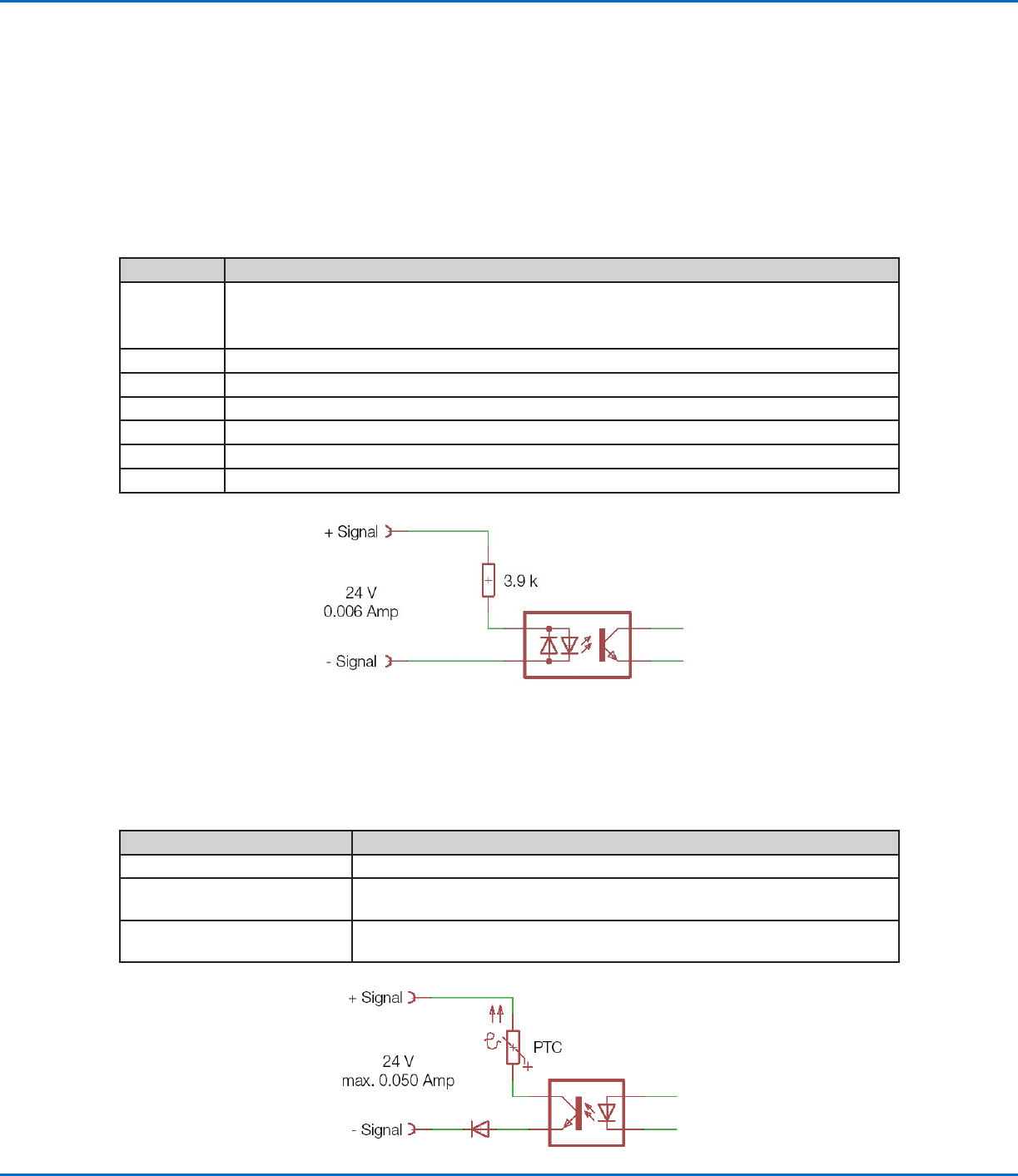

Eingangs- / Ausgangsstromkreis-Schaltpläne
Eingänge
• Eingangskreise benötigen ca. 0,006 Amps
• Die Eingangsimpulslänge sollte mindestens 2 ms betragen
• Signale werden nicht entprellt.
• Vermeiden Sie die Verwendung mechanischer Kontakte für die Eingangssignale, die an den Controller V200
gesendet werden. Verwenden Sie Halbleiterrelais, um Signalprellen zu vermeiden.
Eingang Beschreibung
START 1 Startet und führt die Anwendung mit den unter Programm 1 eingegebenen Parametern aus, bis der
eingegebene Wert bei Schussvorwahl auf dem Display angezeigt wird.
HINWEIS: Ein Programm kann nur gestartet werden, nachdem ein anderes beendet worden ist.
START 2 Wie START 1 aber bezieht sich auf Programm 2.
START 3 Wie START 1 aber bezieht sich auf Programm 3.
START 4 Wie START 1 aber bezieht sich auf Programm 4.
STOP Stoppt die Anwendung
SCHUSS Die Anwendung läuft solange, wie der Anschluss ein logisch high Signal erkennt.
RESET Setzt den Istwert-Zähler-Wert aller Programme auf 0 zurück.
Technische Daten (Fortsetzung)
