Liquidyn V200 Controller
15www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Installation (Fortsetzung)

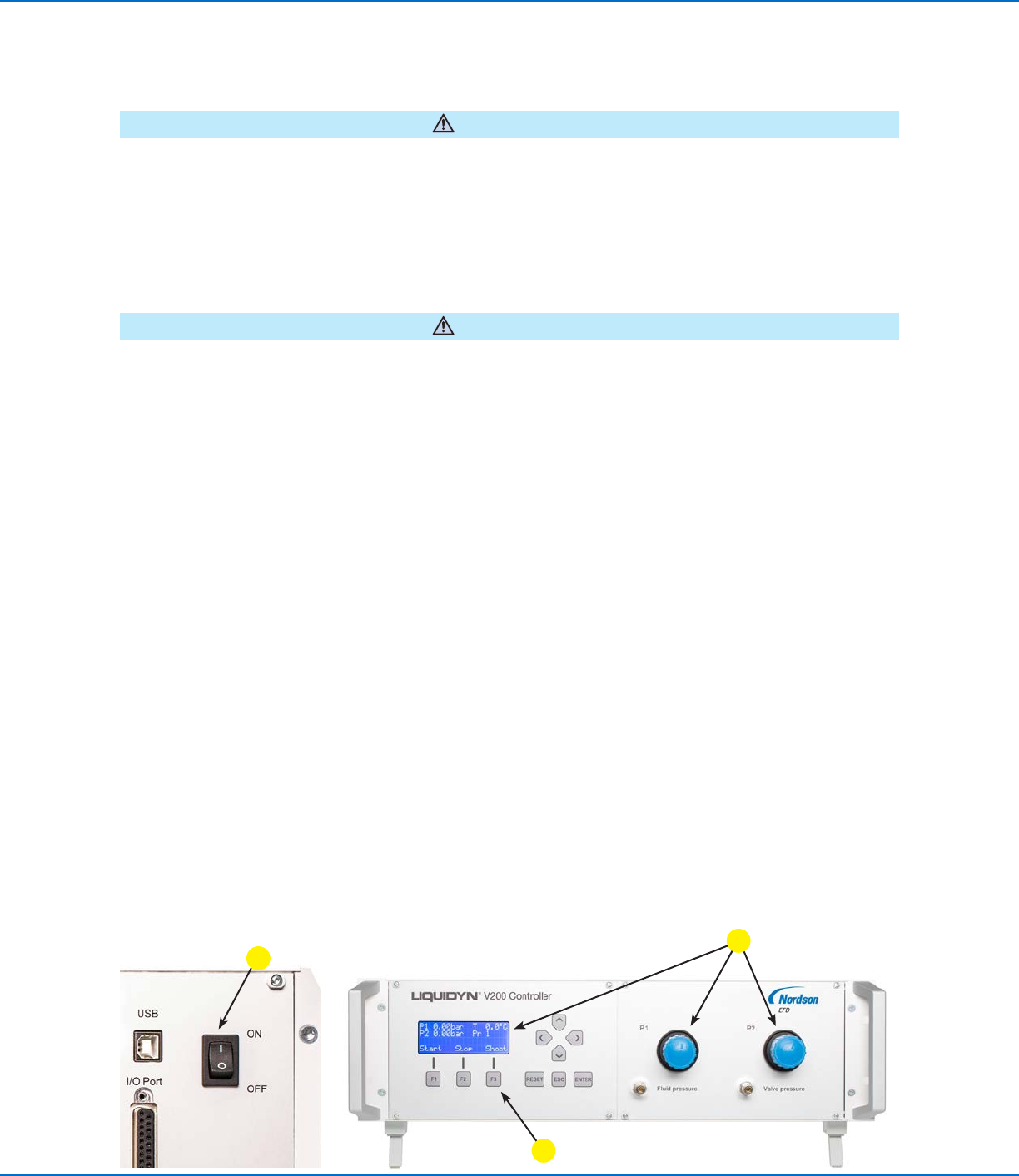

Einrichten und Systemtest
Lassen Sie das Ventil nicht trocken laufen! Das Ventil kann beschädigt werden, wenn es ohne Flüssigkeit be-
trieben wird, was zu Flüssigkeitsverlust und einer schlechten Dichtheit führen kann. Sollte dieser Fall eintreten, ist
eine präzise Dosierung nicht mehr gewährleistet.
VORSICHT
1. Stellen Sie sicher, dass sich genug Material in der Materialkartusche befindet.
2. Schalten Sie den Controller ein.
Für die Mikrodosierventile liegt ein bestimmter maximaler Arbeits- / Betriebsdruck vor (siehe Eigenschaften in der
entsprechenden Betriebsanleitung des Ventils). Sollte dieser maximale Druck überschritten werden, kann dies zu
einem vorzeitigen Ausfall des Ventils führen.
VORSICHT
3. Vergewissern Sie sich, dass der Controller genügend Druckluft [6–10 bar (87–145 psi) Eingangsdruck] erhält.
4. Nehmen Sie die folgenden Einstellungen vor:
• Medien- / Flüssigkeitsdruck (P1 Einstellknopf “Fluid pressure”).
• Ventil Arbeits- / Betriebsdruck (P2 Einstellknopf “Valve pressure”).
• Impulszeit (siehe “Impulszeit” auf Seite23).
• Frequenz (siehe “Frequenz” auf Seite25).
• Optional: Düsenheiztemperatur (siehe “Heizung” auf Seite27).
HINWEISE:
• Um einen Druckregler einzustellen, entsperren Sie zunächst den Regler, indem Sie den jeweiligen
Einstellknopf auf der Vorderseite des Controllers etwas herausziehen.
• Falls Ihnen die empfohlenen Systemeinstellungen bekannt sind, stellen Sie diese dementsprechend ein.
Falls diese Einstellungen nicht bekannt sind, oder Sie mit neuen Materialien dosieren, ermitteln Sie die
Einstellungen empirisch. Siehe unter “Betrieb” auf Seite16 in dieser Betriebsanleitung und in den
empfohlenen Einstellungen in der Betriebsanleitung des entsprechenden Ventils.
5. Drücken Sie F3 (SHOOT) um die Dosierung zu testen. Die Lampe des Ventilkabels (befindet sich im
Anschlussstecker) blinkt für jeden Dosierzyklus auf.
6. Verändern Sie die Einstellungen solange, bis Sie das gewünschte Dosiermuster erhalten.
2
5
4
Liquidyn V200 Controller
16 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betrieb

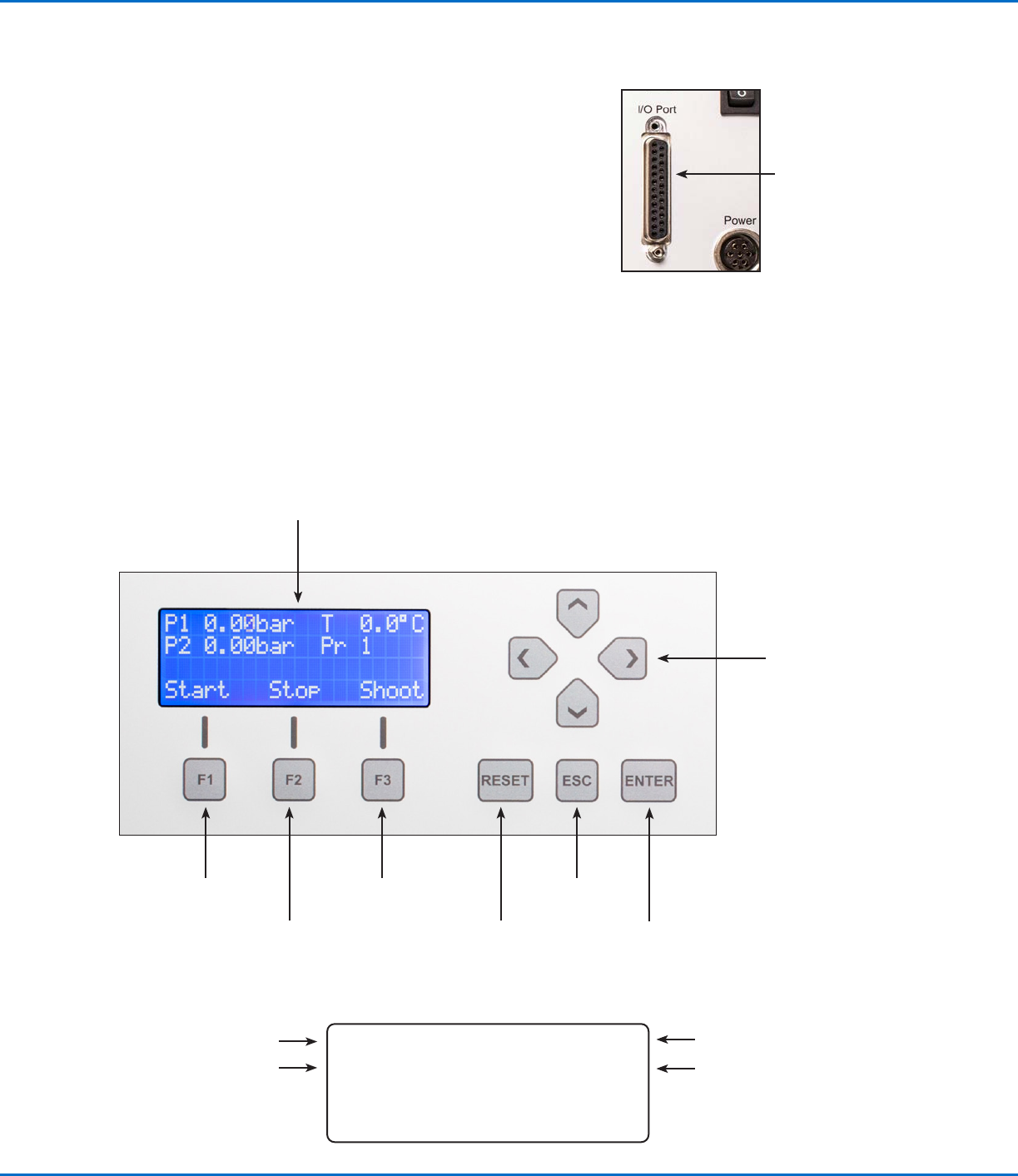

Übersicht Bedienfeld
Verwenden Sie das Bedienfeld, um Ventileinstellungen einzugeben und die Dosierung zu steuern. Eine Beschreibung
der einzelnen Tasten des Bedienfelds finden Sie unter “Tasten Bedienfeld” auf Seite17.
Display
ESC Taste
RESET Taste
Standardanzeige
Mediendruck (IST)
Ventildruck (IST)
Temperatur Düsenheizung (IST)
Einstellen der Remote-Steuerung (Optional)
Um den Liquidyn V200 Controller direkt mit einer übergeordneten
Steuerung zu steuern, schließen Sie die Eingänge an den I/O-Port an.
Der I/O-Port bietet außerdem Ausgänge zur Systemüberwachung.
Lesen Sie das nachfolgende Kapitel für weitere Informationen zu Ein- /
Ausgängen.
• “Eingangsbuches Steckerbelegung” auf Seite37
• “Eingangs- / Ausgangsstromkreis-Schaltpläne” auf Seite38.
• “Anschlussdiagramme zum Anschluss des V200 an eine SPS” auf
Seite39
Eingangsanschluss zur
Remote-Steuerung;
siehe “Eingangsbuches
Steckerbelegung” auf
Seite37 für verfügbare
Anschlüsse)
Installation (Fortsetzung)
zurzeit aktive Programmnummer
ENTER Taste
F3 (SHOOT) Taste
F2 (STOP) Taste
F1 (START)
Taste
Pfeiltasten
P1 0.00bar T 0.0°C
P2 0.00bar Pr 1
Start Stop Shoot
Liquidyn V200 Controller
17www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Tasten Bedienfeld
Taste Beschreibung
F3 (Shoot) Wird für den Testbetrieb oder manuellen Betrieb benutzt:
• Drücken Sie F3 um die Dosierung so lange laufen zu lassen, bis Sie wieder loslassen.
Siehe “Frequenz” auf Seite25.
F1 (Start) / F2 (Stop) Erstellt eine Reihe von Dosierpunkten:
• Drücken Sie F1 einmal, um mit der eingestellten Frequenz zu dosieren. Siehe
“Frequenz” auf Seite25.
• Drücken Sie F2 um den Dosierzyklus zu stoppen.
HINWEIS: Die Start- und Stopfunktionen können auch Remote erfolgen. Siehe
“Eingangsbuches Steckerbelegung” auf Seite37 für die Steckerbelegung.
ESC Greift auf weitere Menüs zu oder setzt einen Parameter auf seinen letzten Wert zurück:
• Drücken Sie ESC einmal, um auf weitere Menüs zuzugreifen.
• Drücken Sie ESC mehrfach, um zur Standardanzeige (Ist-Werte) zurückzukehren.
• Drücken Sie ESC nachdem Sie einen Wert geändert haben, um die Aktion
abzubrechen und zum vorherigen Wert zurückzukehren.
PFEILTASTEN Nachdem ESC gedrückt wurde, können Sie die Pfeiltasten HOCH und RUNTER wie folgt
verwenden:
• Um durch die Menüs zu scrollen.
• Um entsprechende Werte einzugeben.
Nutzen Sie die LINKS und RECHTS Pfeiltasten wie folgt:
• Nachdem ENTER gedrückt wurde, um eines der vier Programmen auszuwählen.
• Um den Cursor eine Dezimalstelle nach links oder rechts zu bewegen, wenn Sie Werte
eingeben.
• Um die Tastensperre zu lösen, drücken Sie gleichzeitig beide LINKS und RECHTS
Pfeiltasten für ca. 1,5 Sekunden.
RESET Setzt den Ist-Wert der Schussvorwahl auf null.
ENTER
• Wählt eingegebene Werte aus oder bestätigt diese.
• Wählt ein Programm auf der Ist-Wert Anzeige aus. Siehe “Auswahl eines Programms”
auf Seite22.
Betrieb (Fortsetzung)
