Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020 15 Tabelle 4-2: Liste von Barcodes fü r Clinch-Werkzeug, für das ein Teachen erforderlich is t Der Barcode wird auch in der Li ste Teach-fähiger Autom…
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
14
Clinch-Werkzeugs kann eine Barcode-Marke verwendet werden, die an der Oberfläche des Clinch-
Werkzeugs platziert ist. Der Barcode enthält Informationen zu dem Clinch-Werkzeug, z. B. dessen
Namen und den genauen Typ von Clinch-Werkzeug.
Während das Los heruntergeladen wird und wenn die Transportvorrichtung leer ist, werden das
Clinch-Werkzeug und der Hubtisch in die obere Position angehoben, wo der Barcode an der
Werkzeugoberfläche von der LP-Kamera gescannt werden kann. Die in dem Barcode enthaltenen
Informationen werden dann mit den Spezifikationen im Los verglichen. Wenn der Barcode nicht
gelesen werden kann und wenn der Typ von Clinch-Werkzeug unbekannt ist oder wenn die
Informationen in dem Barcode nicht mit den in der Stationssoftwarekonfiguration gespeicherten
Daten übereinstimmen, wird eine entsprechende detaillierte Fehlermeldung angezeigt:
Tabelle 4-1: Fehlermeldung, die angezeigt wird, wenn Barcode-Informationen nicht mit dem Los übereinstimmen
Auf der Registerkarte Hardware-Marken der Ansicht Aktuelle Maschinenanforderungen für das
Teachen in der Stations-GUI können Sie die Barcodes für Clinch-Werkzeug anzeigen, für das ein
Teachen erforderlich ist.
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
15
Tabelle 4-2: Liste von Barcodes für Clinch-Werkzeug, für das ein Teachen erforderlich ist
Der Barcode wird auch in der Liste Teach-fähiger Automatpositionen angezeigt, nachdem er
einmal in den einzelnen Transportdateien gespeichert wurde. Die Position ist Teach-fähig und kann
gewechselt werden.
Abbildung 4-3: Teachen eines Clinch-Werkzeugs
Einschränkungen:
– Derzeit wird jeweils immer nur ein Clinch-Werkzeug unterstützt.
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
16
4.10 Navigieren zwischen zusammengehörigen Vision-
Messkontextdateien
Kompatibler Modus: Komplett
Der Dialog Optionen für ausgewählte Positionen ermöglicht es, im Rahmen des Abhol- und
Bestückprozesses für die ausgewählte Bestückposition zusätzliche Bilder des Bauelements
aufzunehmen. Die Funktionalität dieses Dialogs wurde jetzt erweitert, sodass zwischen den beiden
entsprechenden Vision-Messkontextdateien navigiert werden kann, um ein Bauelement vor und
nach dem Abholen zu sehen, wenn die Option Vor dem Abholen und die Option Ausgabe bei
Fehler gleichzeitig ausgewählt werden.
Dazu werden alle Bilder, die im Rahmen des gleichen Abhol- und Bestückprozesses aufgenommen
wurden, entsprechend gekennzeichnet. Die Kennzeichnung wird in der Spalte Gemessenes
Objekt in der Liste gespeicherter Vision-Messkontexte angezeigt. Wenn Sie einen Vision-
Messkontext in dieser Liste auswählen, können Sie auf die neue Schaltfläche
Zusammengehörige Messkontexte anzeigen klicken, um die Ansicht Zusammengehörige
Messkontexte zu öffnen, um alle Vision-Messkontexte zu sehen, die im gleichen Abhol- und
Bestückprozess wie die ausgewählte Datei aufgenommen wurden. In dieser Ansicht können Sie
zwischen den Vision-Messkontextdateien wechseln, die das Bauelement vor und nach dem
Abholen anzeigen.

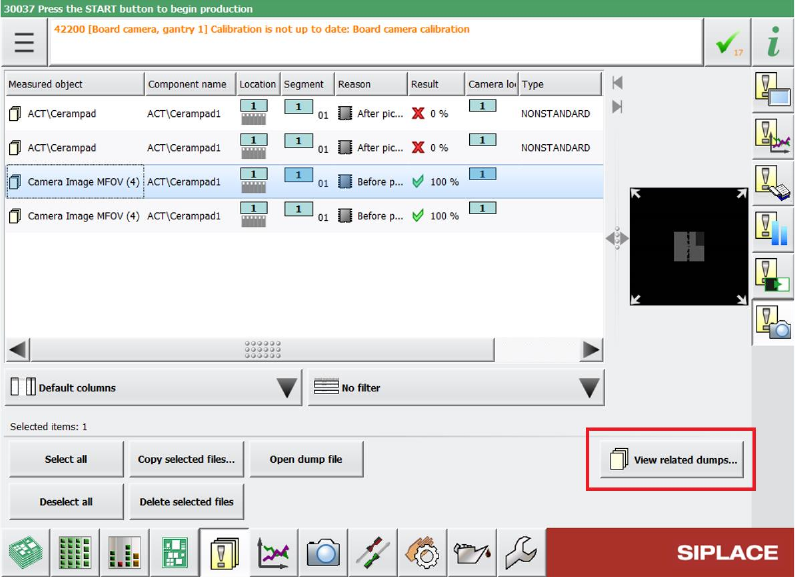

Abbildung 4-4: Navigieren zwischen zugeordneten Vision-Messkontextdateien über die Schaltfläche „Zusammengehörige
Messkontexte anzeigen“
