Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020 17 Abbildung 4-5 : Dialog „Zusammen gehörige Messkontexte“ 4.11 Anzeige des Lüfterstatus in der Stations- GUI für den SIPLACE SX V3 Bestückautomaten K…
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
16
4.10 Navigieren zwischen zusammengehörigen Vision-
Messkontextdateien
Kompatibler Modus: Komplett
Der Dialog Optionen für ausgewählte Positionen ermöglicht es, im Rahmen des Abhol- und
Bestückprozesses für die ausgewählte Bestückposition zusätzliche Bilder des Bauelements
aufzunehmen. Die Funktionalität dieses Dialogs wurde jetzt erweitert, sodass zwischen den beiden
entsprechenden Vision-Messkontextdateien navigiert werden kann, um ein Bauelement vor und
nach dem Abholen zu sehen, wenn die Option Vor dem Abholen und die Option Ausgabe bei
Fehler gleichzeitig ausgewählt werden.
Dazu werden alle Bilder, die im Rahmen des gleichen Abhol- und Bestückprozesses aufgenommen
wurden, entsprechend gekennzeichnet. Die Kennzeichnung wird in der Spalte Gemessenes
Objekt in der Liste gespeicherter Vision-Messkontexte angezeigt. Wenn Sie einen Vision-
Messkontext in dieser Liste auswählen, können Sie auf die neue Schaltfläche
Zusammengehörige Messkontexte anzeigen klicken, um die Ansicht Zusammengehörige
Messkontexte zu öffnen, um alle Vision-Messkontexte zu sehen, die im gleichen Abhol- und
Bestückprozess wie die ausgewählte Datei aufgenommen wurden. In dieser Ansicht können Sie
zwischen den Vision-Messkontextdateien wechseln, die das Bauelement vor und nach dem
Abholen anzeigen.

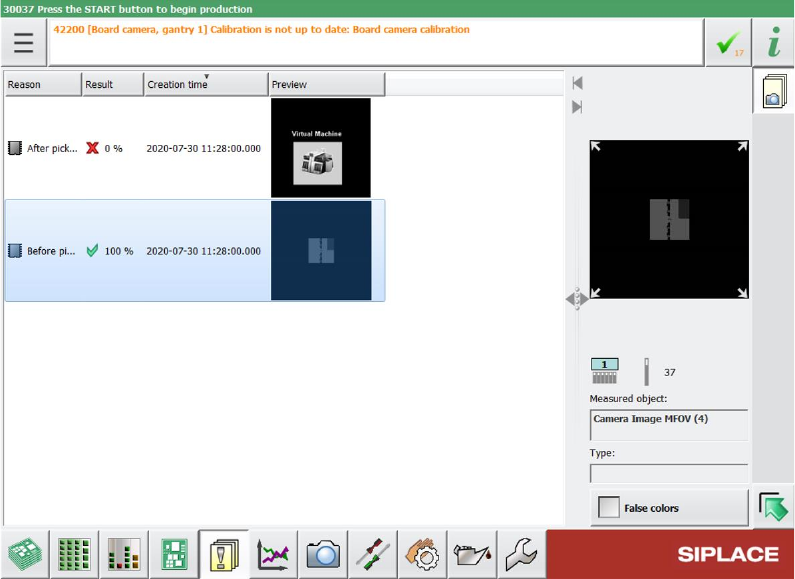

Abbildung 4-4: Navigieren zwischen zugeordneten Vision-Messkontextdateien über die Schaltfläche „Zusammengehörige
Messkontexte anzeigen“
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
17
Abbildung 4-5: Dialog „Zusammengehörige Messkontexte“
4.11 Anzeige des Lüfterstatus in der Stations-GUI für den SIPLACE SX
V3 Bestückautomaten
Kompatibler Modus: Komplett
Die Stations-GUI bei SIPLACE SX V3 Bestückautomaten zeigt jetzt den Status der Lüfter an. Der
Status der Lüfter kann in den folgenden Instanzen angezeigt werden:
● Warnmeldungen, die im Fall einer niedrigen Lüftergeschwindigkeit angezeigt werden
● Ansicht Lüfter Ports unter Einzelfunktionen – Subsysteme – Eingänge/Ausgänge
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
18

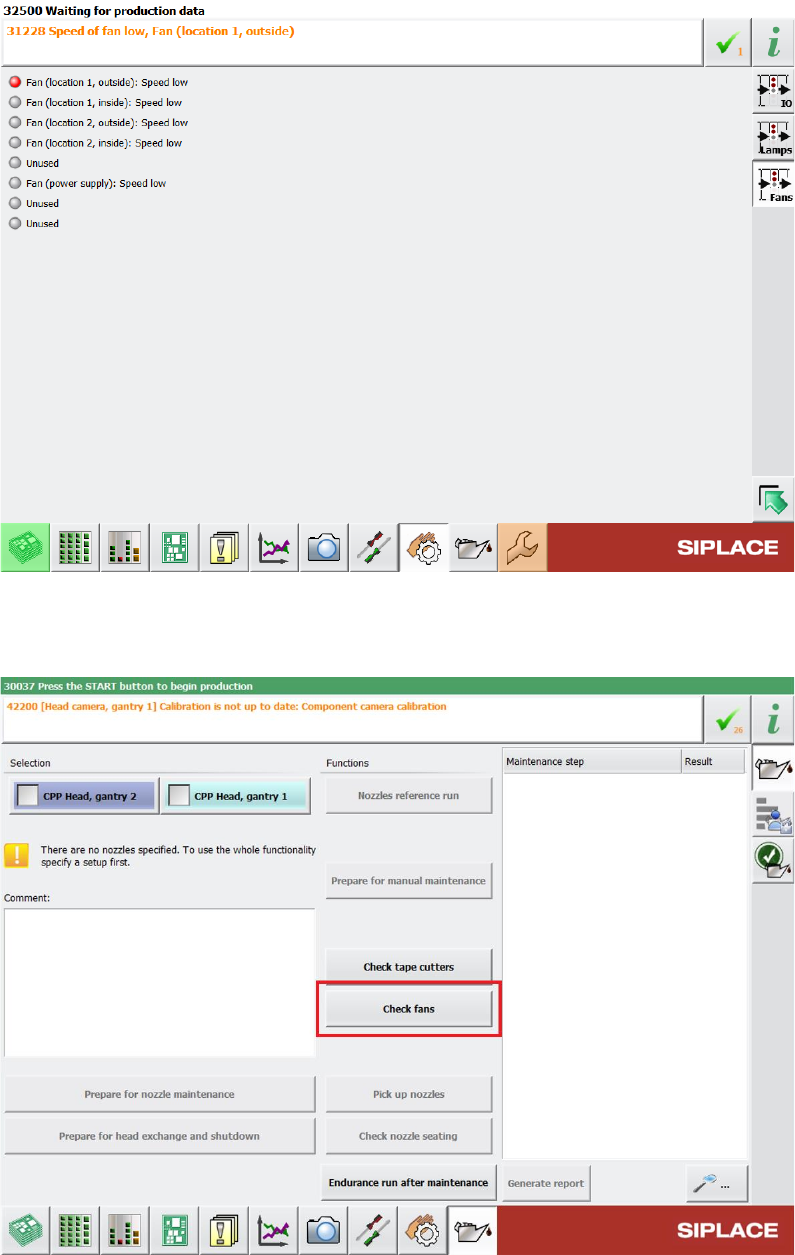

Abbildung 4-6: Lüfterstatus in der Ansicht „Lüfter Ports“
● Funktion Lüfter überprüfen unter Wartung – Vorbeugende Wartung und der jeweilige
Ergebnisdialog
Abbildung 4-7: Schaltfläche „Lüfter überprüfen“ unter „Vorbeugende Wartung“
