Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
19

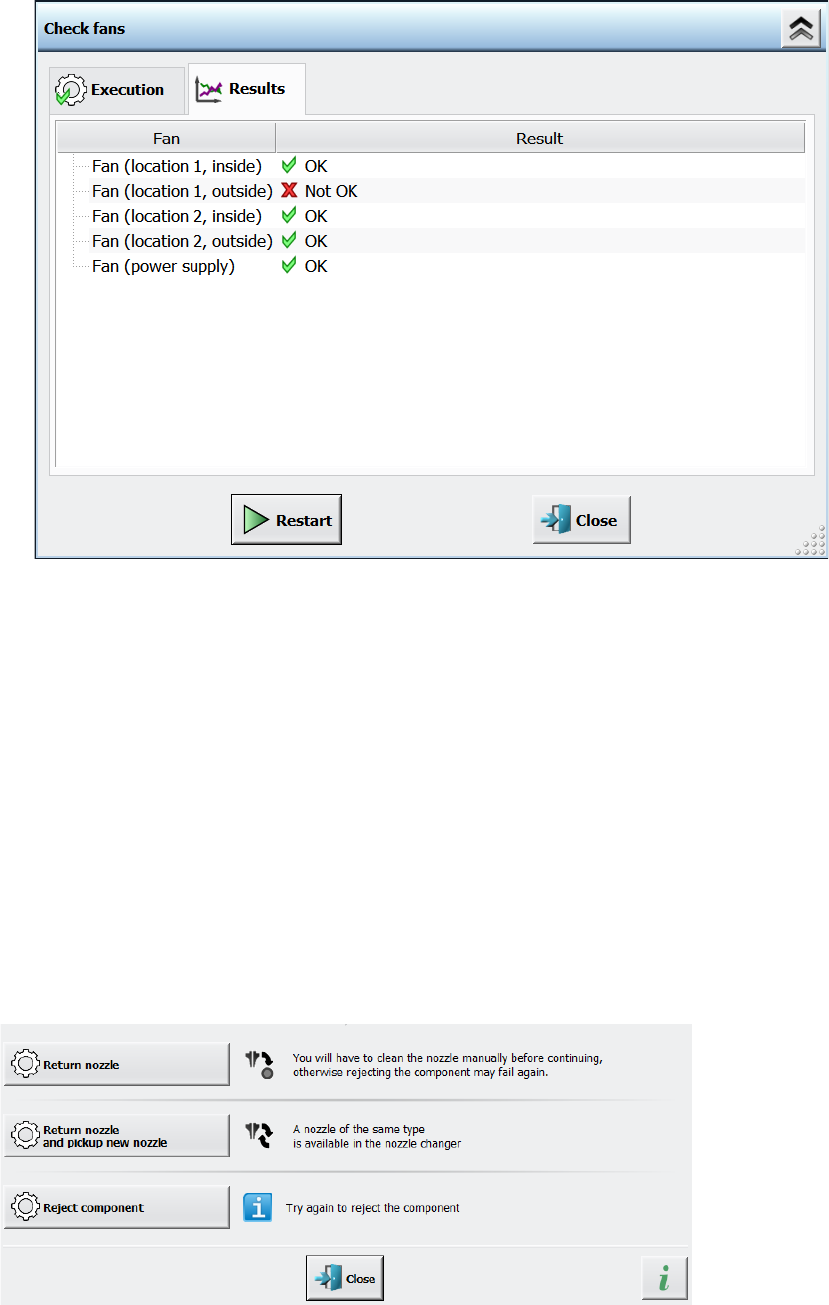

Abbildung 4-8: Ergebnisdialog „Lüfter überprüfen“
4.12 Geändertes Verhalten, wenn Bauelemente nicht abgeworfen
werden können
Kompatibler Modus: Komplett
Um zeitaufwändige Bedieneranweisungen zu vermeiden, wenn ein Bauelement in der
Pipettenreinigungsstation nicht abgeworfen werden kann, wird eine Pipettenableg- und -
abholsequenz durchgeführt. Diese Sequenz kann je nach Pipettentyp konfiguriert werden.
Zudem wird eine detaillierte Fehlermeldung angezeigt, wenn ein Bauelement nicht abgeworfen
werden kann, wobei zur Problembehebung eine der folgenden Optionen ausgewählt werden kann:
● Pipette ablegen
● Pipette ablegen und neue Pipette abholen
● Bauelement abwerfen
Abbildung 4-9: Anzeige einer detaillierten Fehlermeldung, wenn ein Bauelement nicht abgeworfen werden kann
Die zweite Option ist nur verfügbar, wenn eine Ersatzpipette des gleichen Pipettentyps im
Pipettenwechsler verfügbar ist und der Pipettenwechsler auch entsprechend kalibriert ist.
Der Bestückprozess wird angehalten, bis auf die detaillierte Fehlermeldung reagiert wurde.
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
20
4.13 OSC-Paket – Verbesserungen
Kompatibler Modus: Komplett
Unter Rüstung – Gehäuseformen kann jetzt die Massenträgheit einer Pipette und schwererer
Bauelemente gemessen werden. Dazu wurde die Option Trägheitsmoment messen in der Liste
Aktionen hinzugefügt.

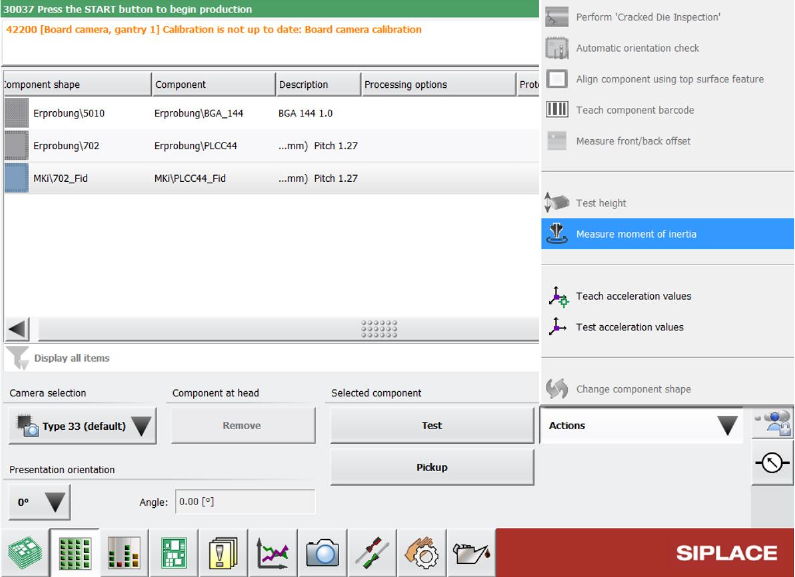

Abbildung 4-10: Messen der Massenträgheit von schweren Bauelementen
Diese Funktion kann zum Messen der Massenträgheiten der Pipette und des Bauelements
verwendet werden, wodurch Bauelemente mit einem Gewicht von bis zu 300 g bearbeitet werden
können.
Detaillierte Informationen zu den Funktionen des OSC-Pakets finden Sie im OSC-Paket-
Benutzerhandbuch, Artikelnummer [00198374-xx].
Einschränkungen:
– Diese Funktion ist nur für den Twin Head- und den Twin VHF Bestückkopf verfügbar.
– Nicht verfügbar bei Bestückautomaten der X-Reihe mit A364
4.14 Frei wählbares Kennwort für das Konto „ASM_Admin“
Kompatibler Modus: Komplett
Das Kennwort für das Konto „ASM_Admin“ ist jetzt im Rahmen der allgemeinen Sicherheitsregeln
für Kennwörter frei wählbar.
Stationssoftware 714.0 (R20-2) / Versionsbeschreibung Ausgabe 11/2020
21
5 Hardware-Spezifikationen
5.1 Unterstützte Förderertypen
Folgende Förderer werden von der Stationssoftware 714.0 unterstützt:
Förderermodule von ASM Assembly Systems
– 4 mm – 104 mm X-Förderer
– 8 mm - 88 mm E (nur E-Serie)
– 2x8 mm X-Förderer
– 16 mm XN-Förderer
– Surftape AX (8 mm, 12 mm, 16 mm)
– LED-Förderer TE
LED-Förderer HS
– SIPLACE Glue Feeder
– SIPLACE JTF-S (nur X-Serie S und SX1/SX2 V2)
– SIPLACE JTF-M (nur X-Serie S, X4i S micron und SX1/SX2 V2)
– SIPLACE JTF-ML (nur TX-Serie)
– SIPLACE JTF-ML2 (nur TX-Serie)
– JTF-MW E (nur E-Serie)
– Arbitrary Carrier X
– Conveyor Carrier X
– Carrier X (XTH) (nur X2, X3, X4 auf Stellplatz 2 und 4)
– Carrier SX (nur SX1/SX2 mit Bestückköpfen Twin Head und CPP)
– Linearförderer mit X-Adapter
– Linearförderer E
– MTC2 (X2, X3, X4 auf Stellplatz 2 und 4; X2 S, X3 S, X4 S auf Stellplatz 2)
– WPC5/WPC6 (SX1/SX2, X-Serie S auf Stellplatz 2)
– SIPLACE Wafer-Systeme (nur CA-Serie)
– Smart Feeder X
Smart Feeder Xi
