NPM-TT2 EJM1EC-MB-04O-00 1 ●确认可识别率是否在 85 % 左右。 (50 ％以下时判定为错误 ( 错误代码通 用 )) 1 ●请在元件识别校正前 进行确认。 确认线性照相机 4-2-4 -2 确认元件数据 1 确认元件数据 1 会显示托盘的元件数据。 ●有错误时修改。 ( → P.4-1-8) ●第 3 层的 时 ●请在元件识别校正前 进行确认 无法识别 可识别 *1) 随元件不同而异 错误 判定 50 10…
NPM-TT2 EJM1EC-MB-04O-00
生产数据
校正
元件识别错误如果频繁发生，元件的吸着位置或角度的偏移可能是原因之一。因此对其补正而进行元件识
别校正，对校正方法进行说明。另外，元件数据也有可能有错误，所以，请在校正前进行确认。
■在特定的料架发生
■在特定的单元发生
A B C
A
错误名称
B
所参照的TBL(工作台)
C
ADR(地址)
料架地址
确认识别错误
1
单一停止，显示错误信息。
在错误详细信息画面进行确认。（→P.3-2-8)
4-2-4
-1
● 都需要进行。
操作篇
4-2-4
NPM-TT2 EJM1EC-MB-04O-00
1
●确认可识别率是否在85%左右。
(50％以下时判定为错误(错误代码通
用))
1
●请在元件识别校正前进行确认。
确认线性照相机
4-2-4
-2

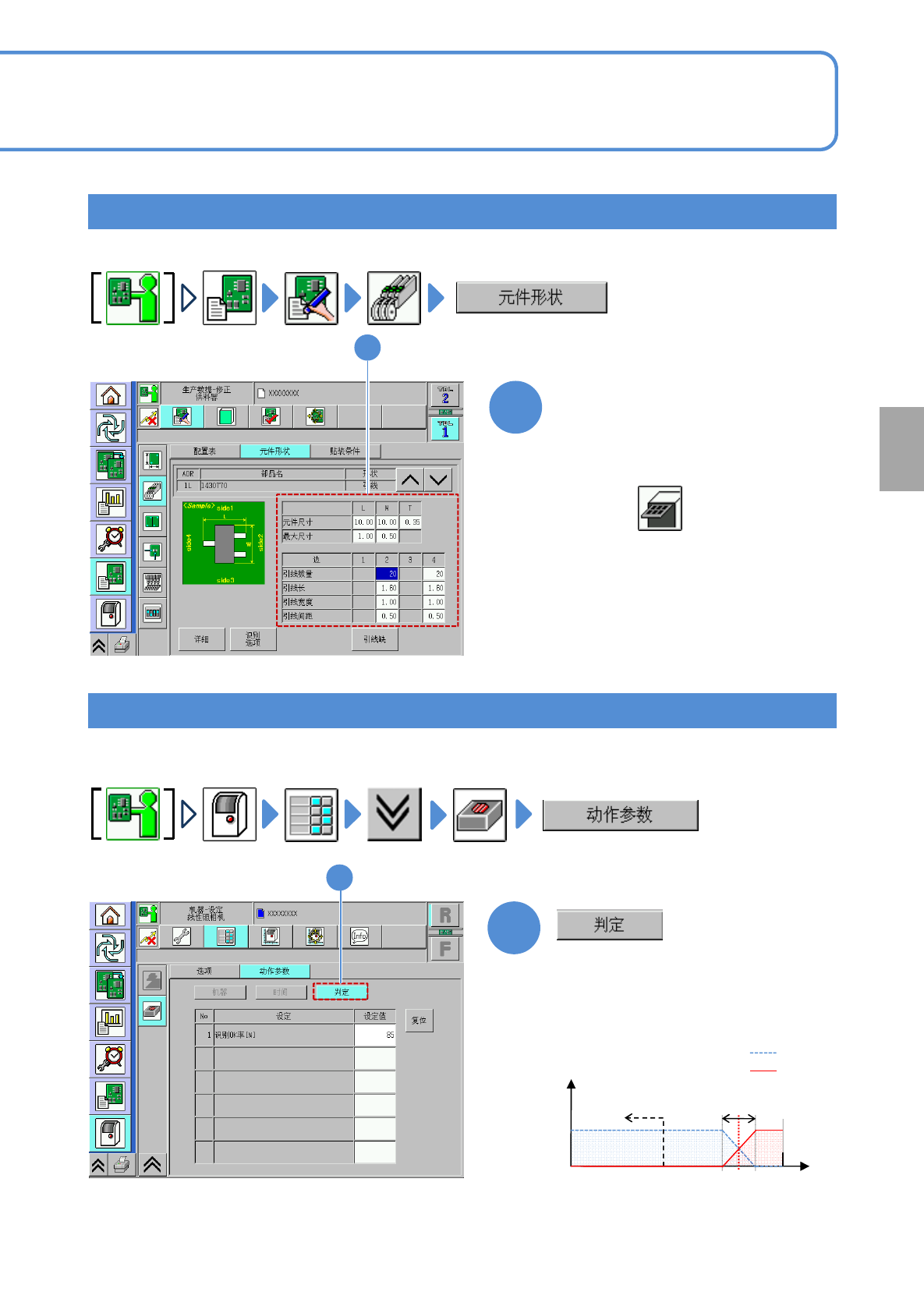

确认元件数据
1
确认元件数据
1
会显示托盘的元件数据。
●有错误时修改。
(→P.4-1-8)
●第3层的 时
●请在元件识别校正前进行确认
无法识别
可识别
*1)
随元件不同而异
错误
判定
50 100
可识别率[%]
频度
0 85
判定值范围
*1)
NPM-TT2 EJM1EC-MB-04O-00
元件识别校正 1
1
可以输入和修改实装条件的数据。
(→P.4-1-9)
CA
B
可以输入和修改元件形状的数据。
(→P.4-1-8)
可以确认所有的识别处理动作。
(→P.5-2-10 ～5-2-13)
4-2-4
-3
生产数据
校正
2
显示选择识别元件的画面。
操作篇
4-2-4
1
CA B
