NPM-TT2 EJM1EC-MB-02O-00 2-2-2 -9 工程师模式 3 各部位 名称 5 操作篇 2 - 2 - 2 基板 料架 生产数据 菜单 修改 图案 吸嘴存储器 软件开关 托盘 确认、修改基板数据。 确认、修改基板弯曲数据。 确认、修改基板识别数据。 设定料架的状态。 设定托盘板的状态。 输入、修改元件形状的数据。 输入、修改元件形状的数据。 输入、修改实装条件的数据。 输入、修改实装条件的数据。 输入、修改有关托盘…
NPM-TT2 EJM1EC-MB-02O-00
2-2-2
-8
传送带
更换消磨零件
定期检查
确认各周期的检查项目和操作履历。
显示消磨零件的更换信息。
精度验证结果
显示精度验证结果。

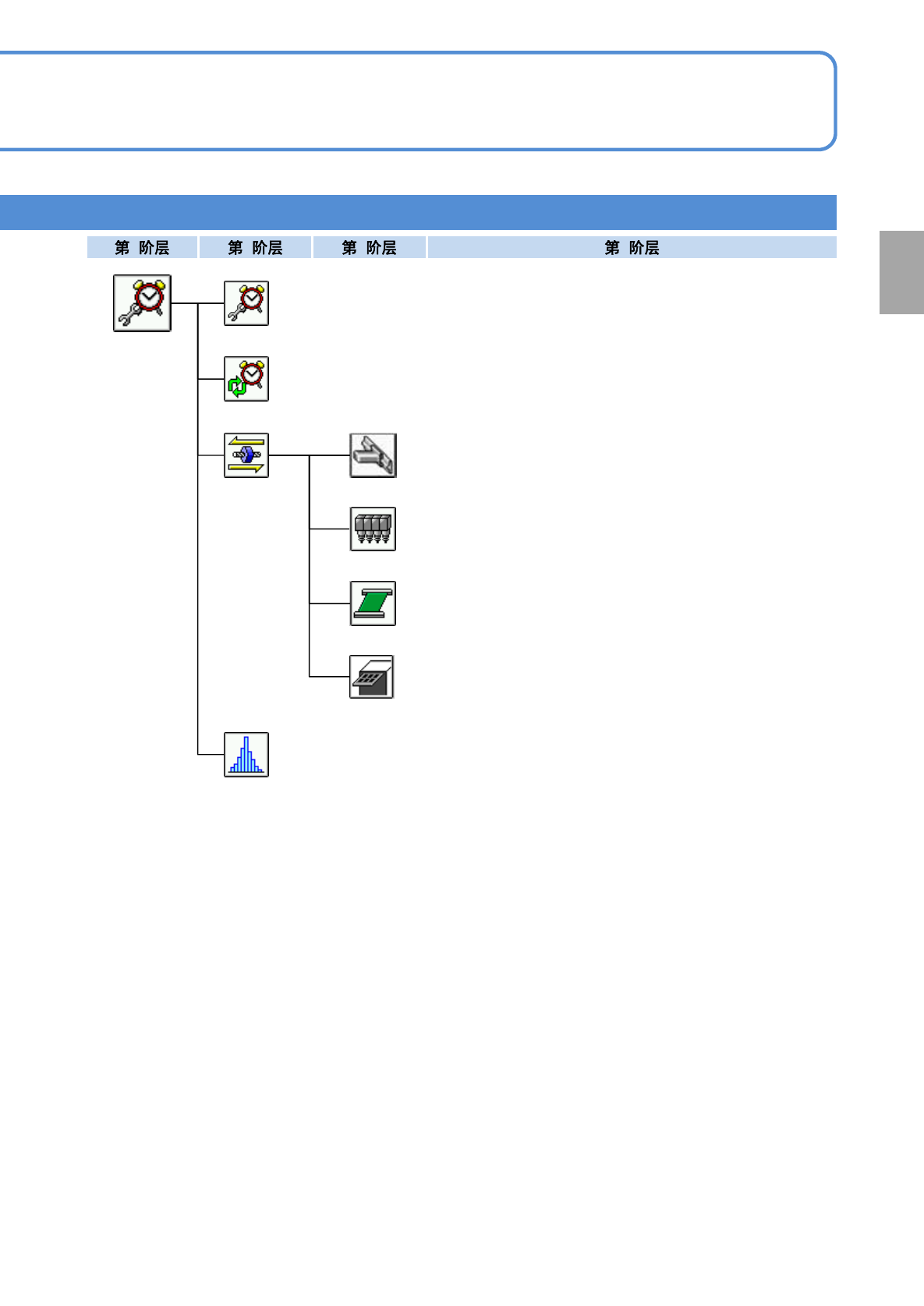

维护菜单
XY单元
进行XY单元的维护作业。
贴装头
进行贴装头的维护作业。
进行基板传送的维护作业。
维护作业
托盘
进行托盘供料器的维护作业。
(设置托盘供料器时显示)
1 2 3 4
NPM-TT2 EJM1EC-MB-02O-00
2-2-2
-9
工程师模式 3
各部位
名称
5
操作篇
2-2-2

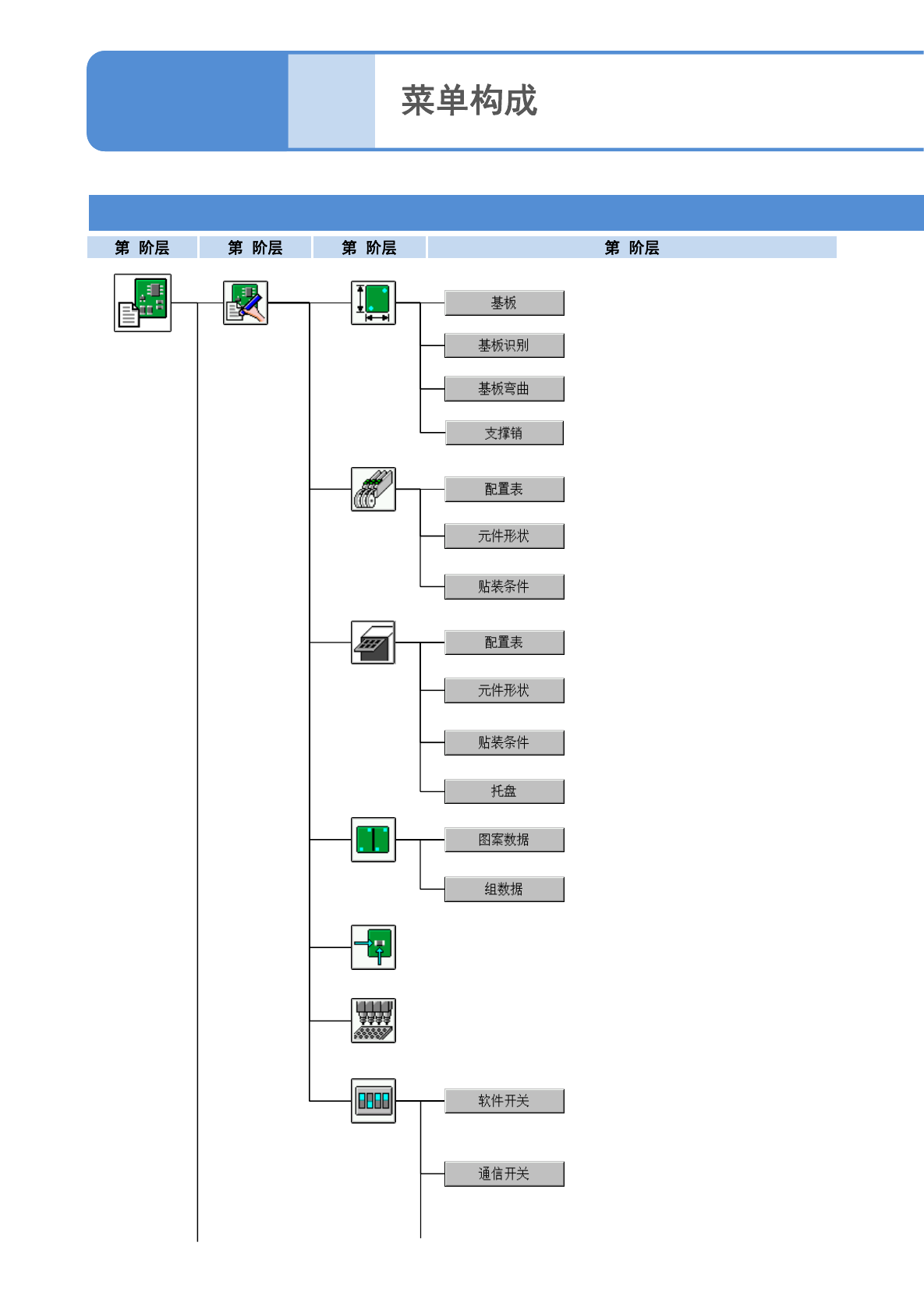

基板
料架
生产数据
菜单
修改
图案
吸嘴存储器
软件开关
托盘
确认、修改基板数据。
确认、修改基板弯曲数据。
确认、修改基板识别数据。
设定料架的状态。
设定托盘板的状态。
输入、修改元件形状的数据。
输入、修改元件形状的数据。
输入、修改实装条件的数据。
输入、修改实装条件的数据。
输入、修改有关托盘尺寸及
间距等数据。
确认、修改图案属性的数据。
确认、修改组属性的数据。
显示吸嘴交换器的吸嘴信息。
确认设定运转条件的软件开关
的设置状态。
确认设备的通信开关的设定状态。
确认、修改支撑销(自动更换用)的数
据。
1 2 3 4
贴装
确认、修改生产数据。
NPM-TT2 EJM1EC-MB-02O-00
2-2-2
-10
(搭载转印单元时会显示)
确认转印条件。
(选项)
程序库
显示可以搭载的料架程序库的数据。
显示可以使用的吸嘴程序库的数据。
吸嘴
料架
确认数据
确认生产数据

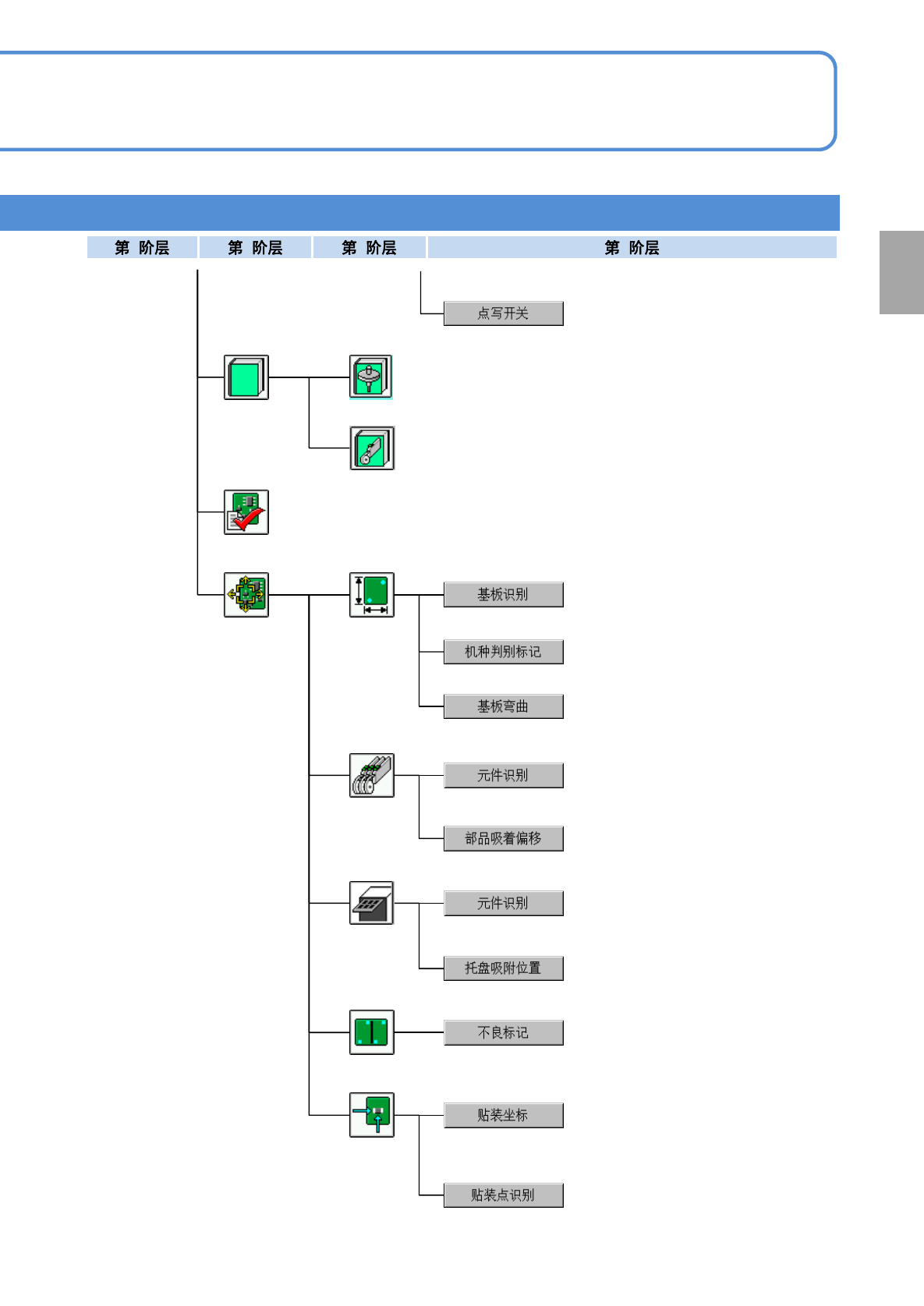

示教
基板
料架
图案属性
托盘
确认基板识别动作，修改基板的识
别坐标。
确认元件识别动作，修改元件数据。
元件吸着位置动作，设定吸着偏移量。
元件吸着位置动作，
设定托盘吸着位置。
确认不良标记识别动作，
修改不良标记坐标。
确认机种判别标记识别动作。
确认元件识别动作，修改元件数据。
确认基板识别动作、修改计测点数据。
1 2 3 4
贴装
确认基板的贴装状态，确认为了修改
贴装偏移的条件。
以贴装点单位选择条件贴装时
的贴装对象。
