NPM-TT2 EJM1EC-MB-02O-00
2-2-1
-10
NPM-TT2 EJM1EC-MB-02O-00
2-2-2
-1
操作员模式 1
2-2-2
-1
各部位
名称
1
操作篇
2-2-2

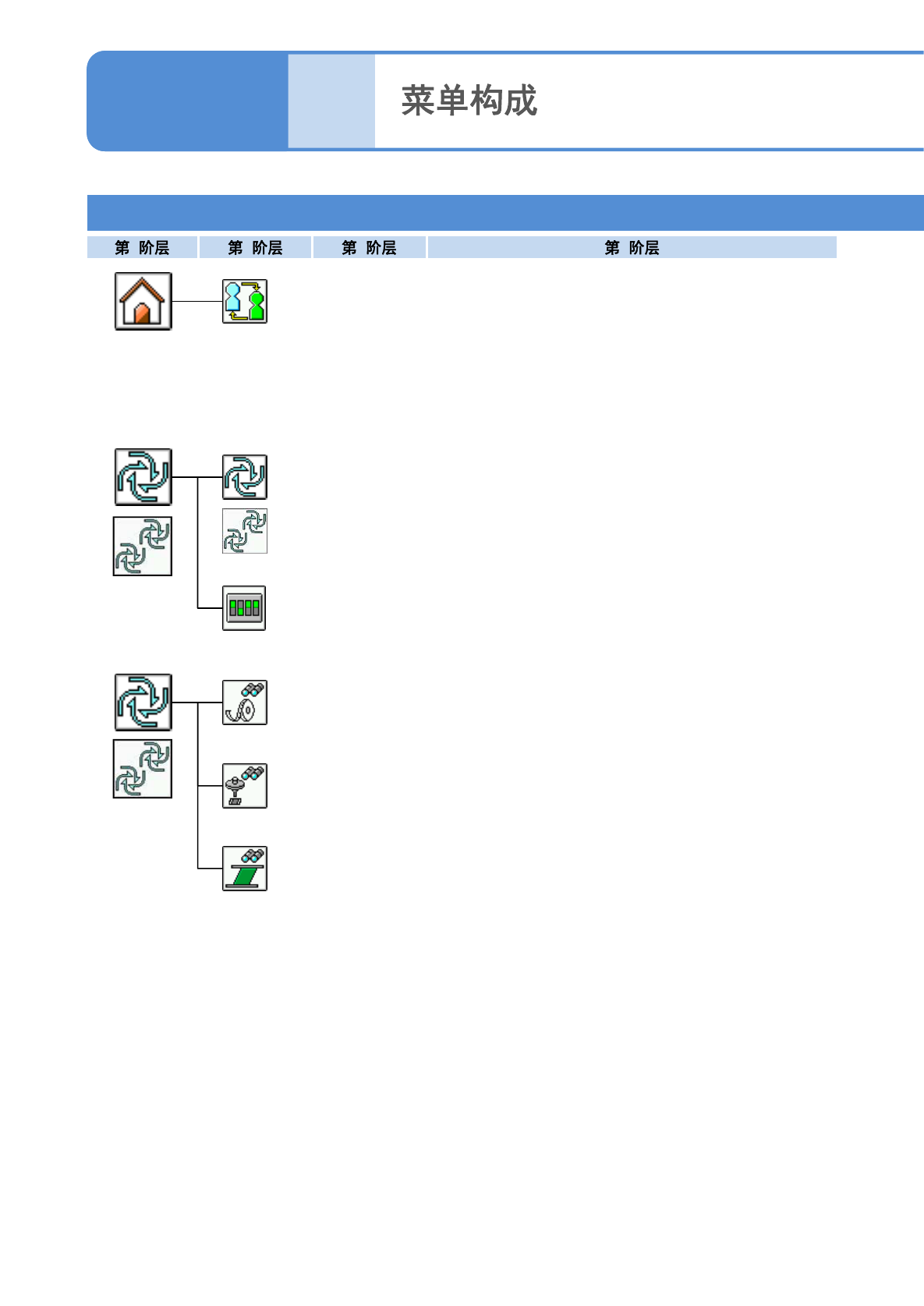

主菜单
生产菜单
(生产前)
生产菜单
(生产中)
变更操作模式。
变更操作模式
生产开始
开始自动生产。
调整用软件开关
为了调试设备，暂时变更操作环境。
余数监视器
确认生产线上的各工作台的元件用完信息。
确认吸着状況。
吸着监视器
状況监视器
显示运转中的生产信息，零部件用完信息，以及其他的各类信息。
1 2 3 4
*1)
*2)
*1)
*2)
*1)
*2)
*1)・单轨模式时
・双轨模式下的交互实装模式时
*2)・双轨模式下的独立实装模式时
NPM-TT2 EJM1EC-MB-02O-00
2-2-2
-2

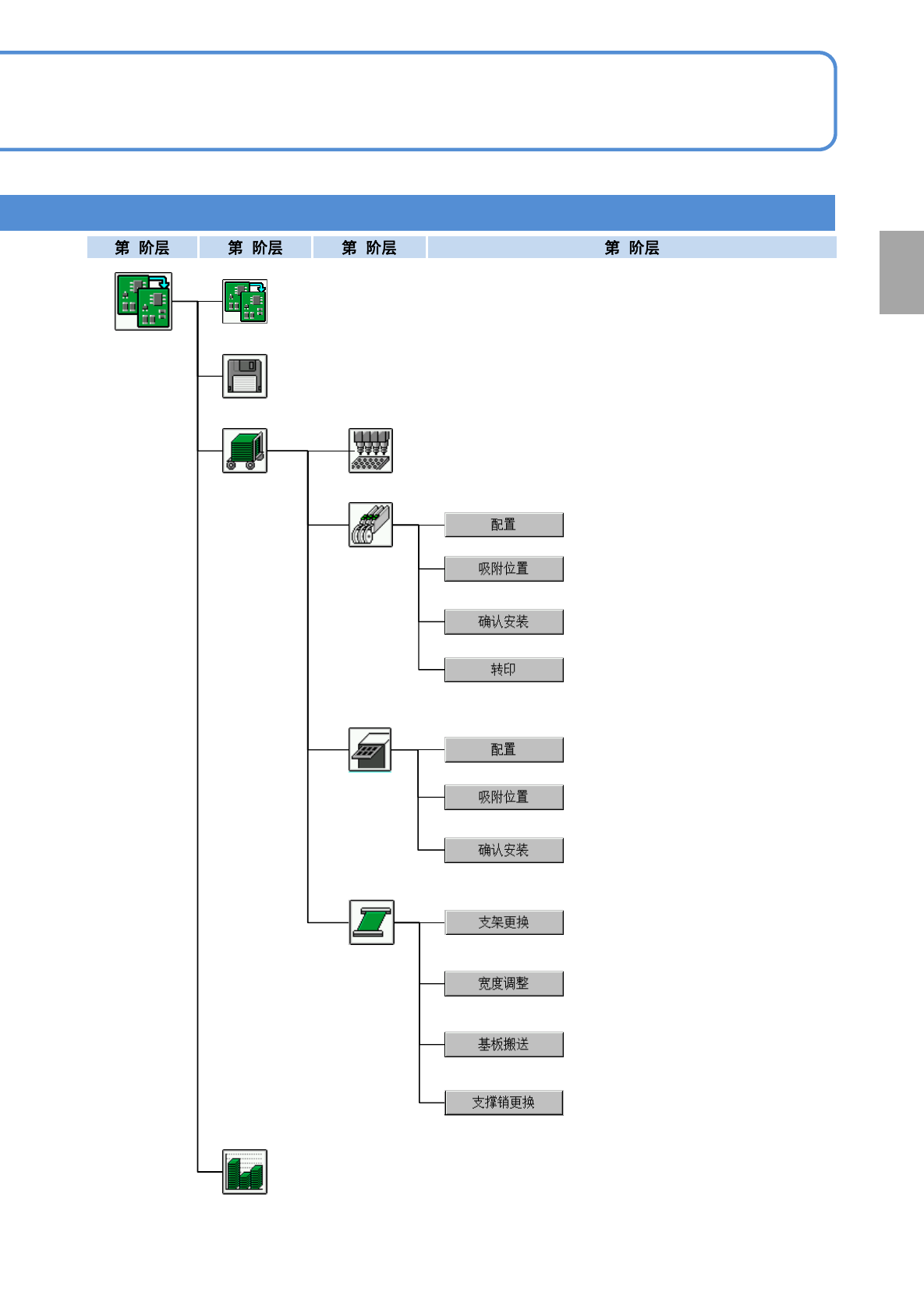

连续准备
管理各工序生产前的个别准备作业。
准备菜单
读入机器数据、保存机器参数等文件操作。
文件操作
显示各吸嘴位置的机器数据。
准备零部件
吸嘴
确认料架状态。
料架
进行转印单元的操作。
(搭载转印单元时会显示)
用颜色来显示生产数据和料架状态。
根据各料架地址来确认生产中的吸着
位置学习后的补正值。
确认托盘状态。
托盘
用颜色来显示生产数据和托盘状态。
根据各料架地址来确认生产中的吸着
位置学习后的补正值。
进行基板支撑销单元的更换动作。
显示基板位置，从各位置进行传送。
调整基板的宽度。
事先计算生产计划所需的元件消耗量。
生产计划
确认支撑销(自动更换用)的位置、数
量。(支撑销自动更换规格时显示。)
传送带
1 2 3 4
