NPM-TT2 EJM1EC-MB-06O-00
6-1-1
-11

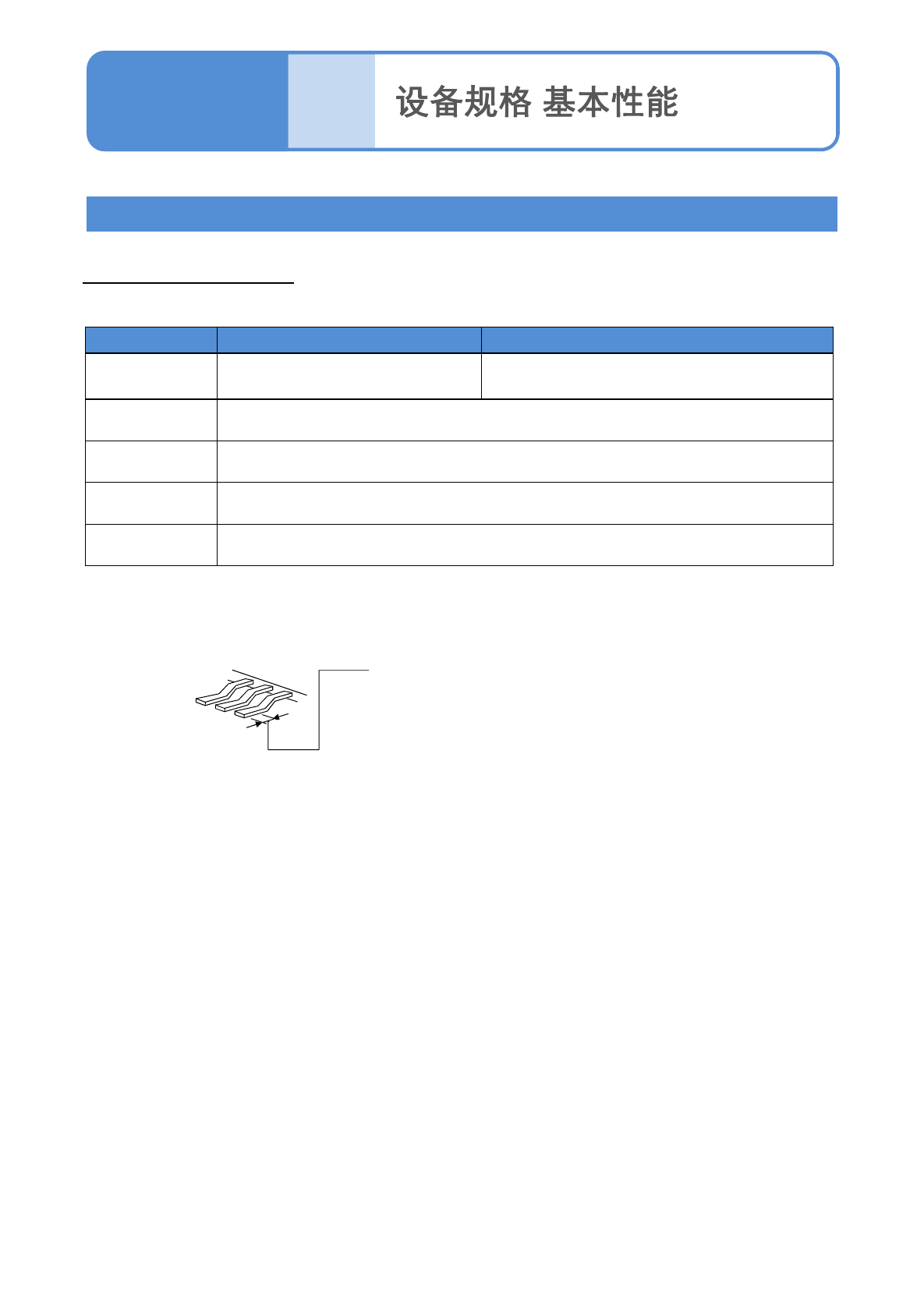

连接器识别条件 ( 类型3 )
能够进行贴装的连接器的一般性条件如下所示
*1)
。
8吸嘴贴装头 3吸嘴贴装头
外形尺寸 32 × 32 mm 以下
L 120 × W 90 mm 以下
*2) *3)
L 150 × W 25 mm 以下
*2)
引线间距 0.5 mm 以上
引线宽度 0.2 mm 以上
引线形状 从机身部分起的引线突出量需在1 mm 以上。
其他形状
在垂直方向需要没有连接器销的布线贯通孔。
连接器销没有朝下方露出。
供给形态: 编带、托盘、棒状
・引线共面性的测量范围为±0.5 mm。
・引线下面的平面部需要在0.2 mm以上。
下面平面部在 0.2 mm 以上
・根据引线下面的表面状态，有时会发生无法识别的情形。
*1) 基本上通过样品来研讨可否贴装，并通过实验进行可否判断。
*2) 贴装大型连接器时，有时存在其他的因吸着位置与识别范围关系所致的尺寸限制。
*3) 当识别范围在W 45 mm以上、80 mm以下时，进行分割识别。
● 详细内容，烦请您咨询。
识别单元的构成 4
规格
/ 6
操作篇
6-1 -1
NPM-TT2 EJM1EC-MB-06O-00
6-1-2
规格
操作篇
6-1 -2

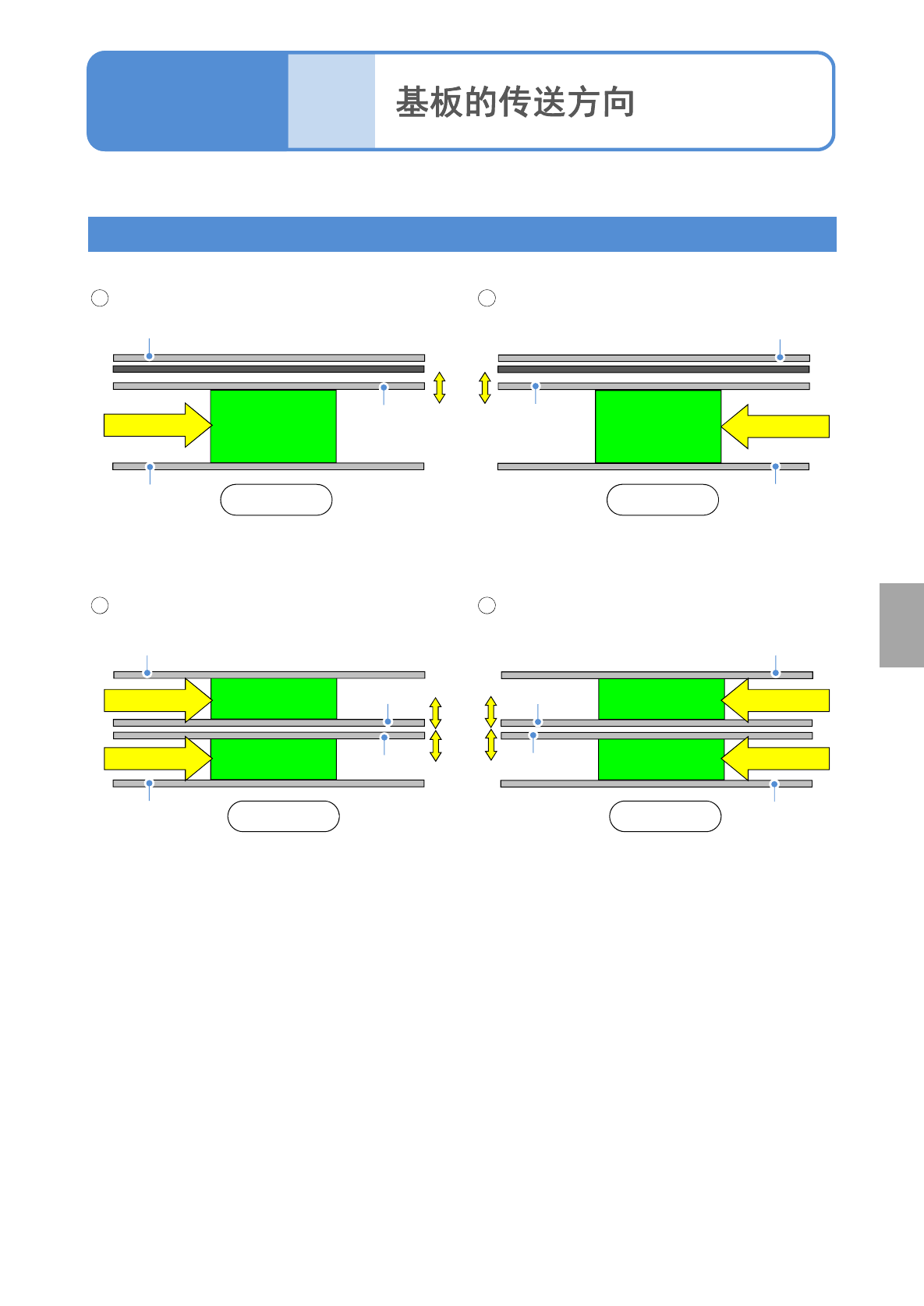

双轨传送带
基准轨道
从左向右传送、前侧基准 从右向左传送、前侧基准
从左向右传送 从右向左传送
可动轨道
■单轨模式
■双轨模式
1 2
1 2
基板传送方向
基准轨道
基板传送方向
可动轨道
基准轨道
可动轨道
基板传送方向
基准轨道
可动轨道
基准轨道
可动轨道
基准轨道
基板传送方向
基准轨道
可动轨道
基准轨道
基板传送方向 基板传送方向
前侧 前侧
前侧 前侧
NPM-TT2 EJM1EC-MB-06O-00
6-1-3
-1
规格
1
操作篇
6-1 -3
单式托盘规格
(单位:mm)
■连接单式托盘供料器时
外形尺寸
工作区域
13站供给部
单式托盘供料器
13站供给部
单式托盘供料器
971686971
1 314
1 0566861 056
2 798
作業
エ
リア
1 831
763
作業
エリ
ア
工作区域
763
1 831
900
1 514
1 629
1 265(安全盖外形)
1 280(传送带宽度)
1 444
前侧
前侧
