操作手册 I
1-2

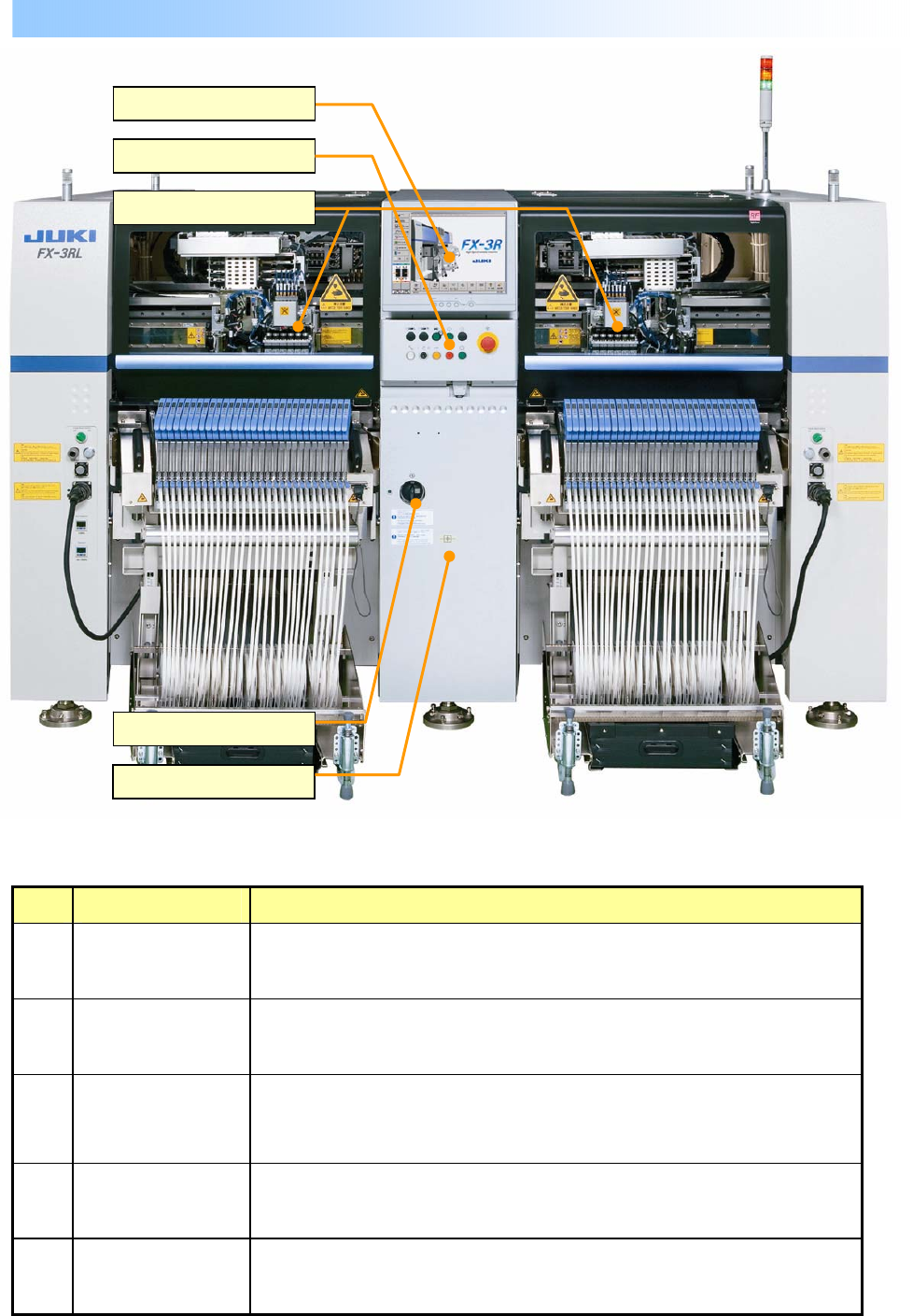

▼主机前侧
No.
名 称 功能概要
① 触摸板监控器
具备触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸画面进行操作。
② 操作面板
集中了各种开关，可直接控制装置的运行。
（参见下一页“操作面版”）
③ 安全盖
在生产·设备运行中打开安全盖时设备即刻停止、或移动到目的位置后
停止运行。
在安全盖打开状态下，设备将慢速运行。
④ 主开关 接通或切断设备的电源。
⑤
・
键盘 鼠标 用于操作机器或输入数据（收藏在安全盖里）。
③ 安全盖
⑤
・
键盘 鼠标
① 触摸板监控器
② 操作面板
④ 主开关
1-2 本设备的构成
操作手册 I
1-3
▼操作面板
No 开关 名称 功能概要
①
Online
（连线）
用于装置与 IS 联机。
联机状态下指示灯亮。
②
Start
（开始）
开始开关。执行生产运行时，使用此开关。
③
Servo free
（伺服解除）
解除伺服马达（X,Y,Z,
θ
轴）励磁制动状态时，按此开关。
解除马达励磁制动状态时灯亮。再按一次，马达即被励磁。
④
Ope Chg
(操作 切换)
切换键盘的＜前＞、＜后＞操作。
（使用选购项的背面操作单元时）
⑤
Maintenance Key
（维护健）
此开关可切换生产模式（钥匙处于横向）、维护模式（钥匙处
于竖向）。
（Maintenance Key 对象仅限 EN 机）
⑥
Origin
（返回原点）
执行全轴返回原点时，按此开关。
⑦
Pause/Stop
（暂停／停止）
结束生产等时，按此开关。
按一次为暂停，再按一次为结束。
⑧
Single cycle
（单次循环）
生产一块基板（单次循环）即结束生产时，按此开关。
再按一次为解除单次循环模式。
⑨
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全的可能需要紧急停止
时，使用此开关。
向箭头方向旋转时为恢复原状。
操作手册 I
1-4
No.
名 称 機能概要
① 标题栏
窗口的标题。
显示的窗口功能不同，标题也不同。
② 菜单栏
显示该窗口可使用的最高层次菜单。
（窗口不同，显示的菜单也不同。）
有些菜单，可以显示下拉菜单。
③ 命令按钮
有一部分菜单项目，可用快捷方式调出在窗口中使用。
用图标显示系统的各台架的运转及操作方向。
④ 功能栏
可用快捷方式调出有代表性的系统功能。
可切换显示的语言或应用程序。
还可显示生产程序名和时间等。
1-3 操作画面
④ 功能栏
① 标题栏
② 菜单栏
③ 命令按钮
