操作手册 I 3-6 处理错误的方法 ▼ 芯片站立错误 （只限于在元件数据「检查」中设置了「芯片站立」的元件） 发生错误的时间段 确认和处理 请检查安装元件的送料器是否挂错。 元件补给后 随即发生 请进行再示教，检查元件吸取位置有无问题。 请重新检查元件数据的元件高度。 正常的生产中 请清扫吸嘴。 ▼ 异元件错误 （仅限于在元件数据「检查」中设置了「检查异元件」 ） 发生错误的时间段 确认和处理 请检查安装元件的送料器是否挂错。 元件补…
操作手册 I
3-5

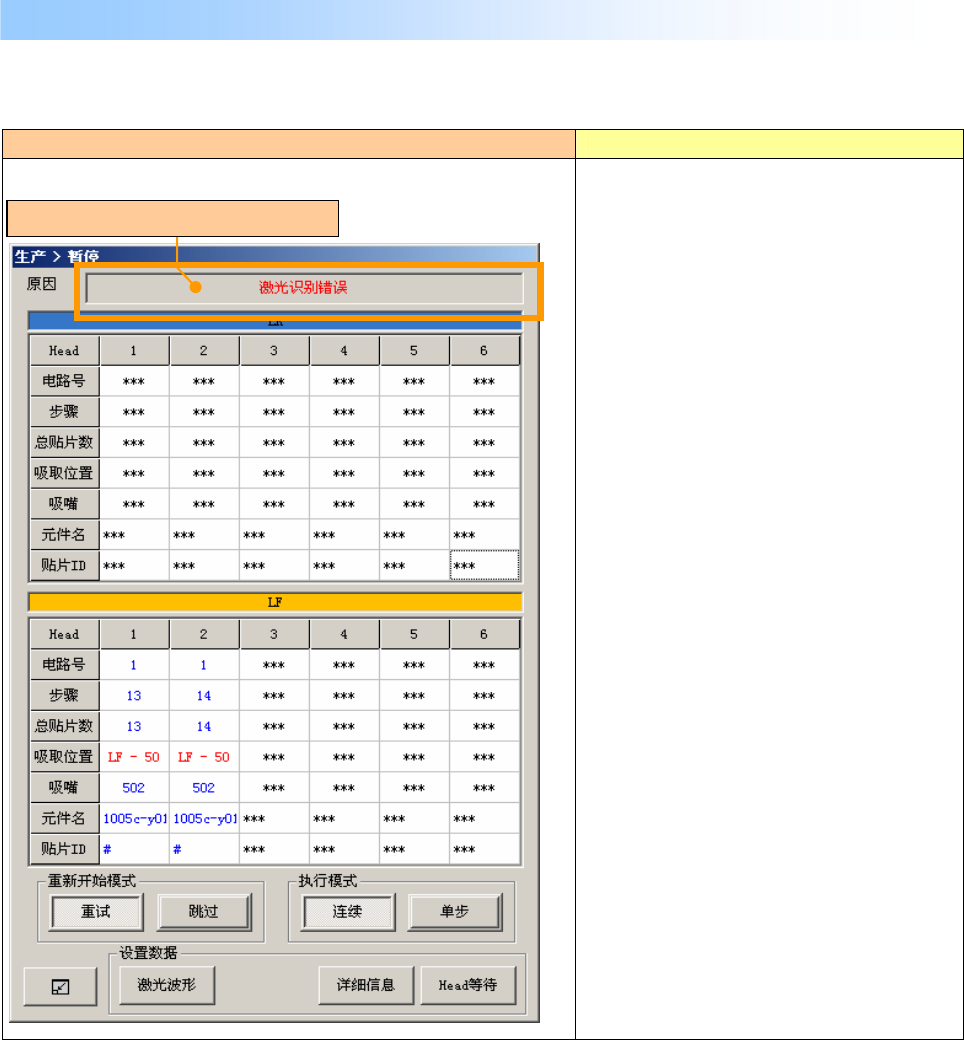

生产程序的各种数据与激光测量的数据不一致时，显示如下画面，装置暂停。
发生错误的画面 错误的原因，原因
①芯片站立。
②判定为异元件。
③激光重试超次。
④吸取偏差。
3-5 发生错误
・・
（激光识别错误 芯片站立错误 其他生产错误）
※错误内容不同，显示也不同。
操作手册 I
3-6
处理错误的方法
▼芯片站立错误
（只限于在元件数据「检查」中设置了「芯片站立」的元件）
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。 元件补给后
随即发生
请进行再示教，检查元件吸取位置有无问题。
请重新检查元件数据的元件高度。
正常的生产中
请清扫吸嘴。
▼异元件错误
（仅限于在元件数据「检查」中设置了「检查异元件」）
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。 元件补给后
随即发生
请进行再示教，检查元件吸取位置有无问题。
正常的生产中 请重新检查元件数据的元件外形（纵横）尺寸。
▼元件方向异常错误
（仅限于在操作选项中选中了「使用单元」的「元件姿势检查」项目为有效时）
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。 元件补给后
随即发生
请进行再示教，检查元件吸取位置有无问题。
请重新检查元件数据的元件外形（纵横）尺寸。
正常的生产中
请清扫吸嘴。
▼吸取偏移错误
（只限于在元件数据「检查」中设置了「吸取偏移」的元件）
发生错误的时间段 确认和处理
请检查安装元件的送料器是否挂错。
请进行再示教，检查元件吸取位置有无问题。
元件补给后
随即发生
请检查送料器的传送量有无错误
（使用不同的送料器时）。
正常的生产中
请清扫吸嘴。
操作手册 I
3-7

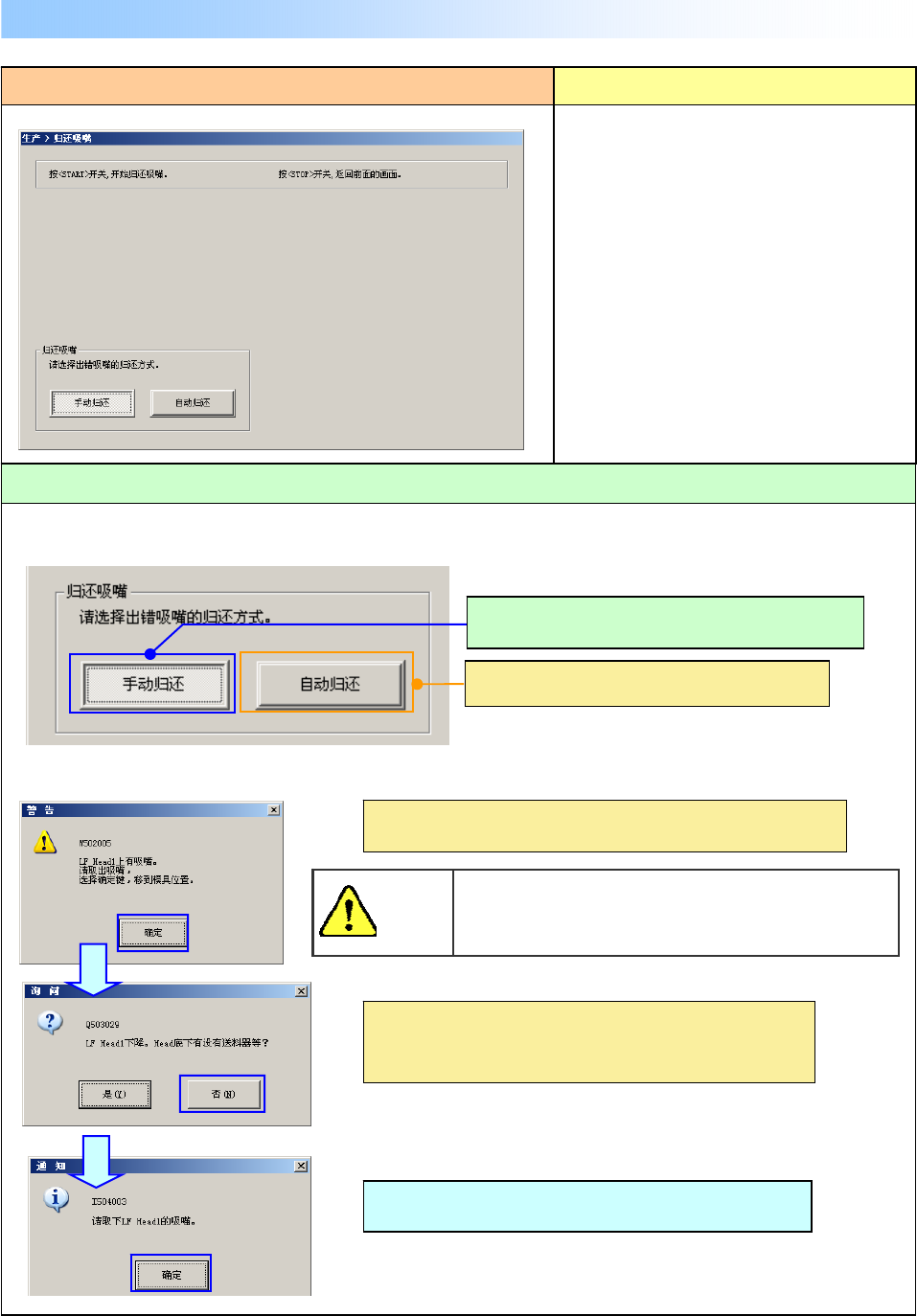

在生产中更换吸嘴时贴片头没有准确地安装吸嘴时，显示如下画面，生产异常结束。
发生错误的画面
3-6 吸嘴错误
发生错误的画面
① 请选择「吸嘴放回模式」，按下［开始开关］。
①装卸吸嘴失败。
②ATC 盘上有异物。
③吸嘴外轴运行不良。
④真空能力减弱。
错误的原因，原因
② （选择手动放回时）
选择“否”后，Z 轴下降到送料器下面的位置。
选择“否”时，请确认贴片头下面没有送料器。
卸下来的吸嘴，请返回 ATC 单元上的原位置。
按下“OK”后贴片头会移动到拆卸吸嘴的位置。
点击“OK”后装置开始移动。
为避免人身伤害，请绝对不要把手或头部伸进
装置内部。
警告
手动放回吸嘴，请根据提示把吸嘴卸下来。
把安装错误的吸嘴自动放回 ATC。
处理错误的方法
