机械式供料器时（CTFR、ATF 等）

＜步骤 1＞安装元件

把生产时要使用的元件安装到带状送料器等元件供应装置。

关于安装方法，请参见各元件供应装置的使用说明书。

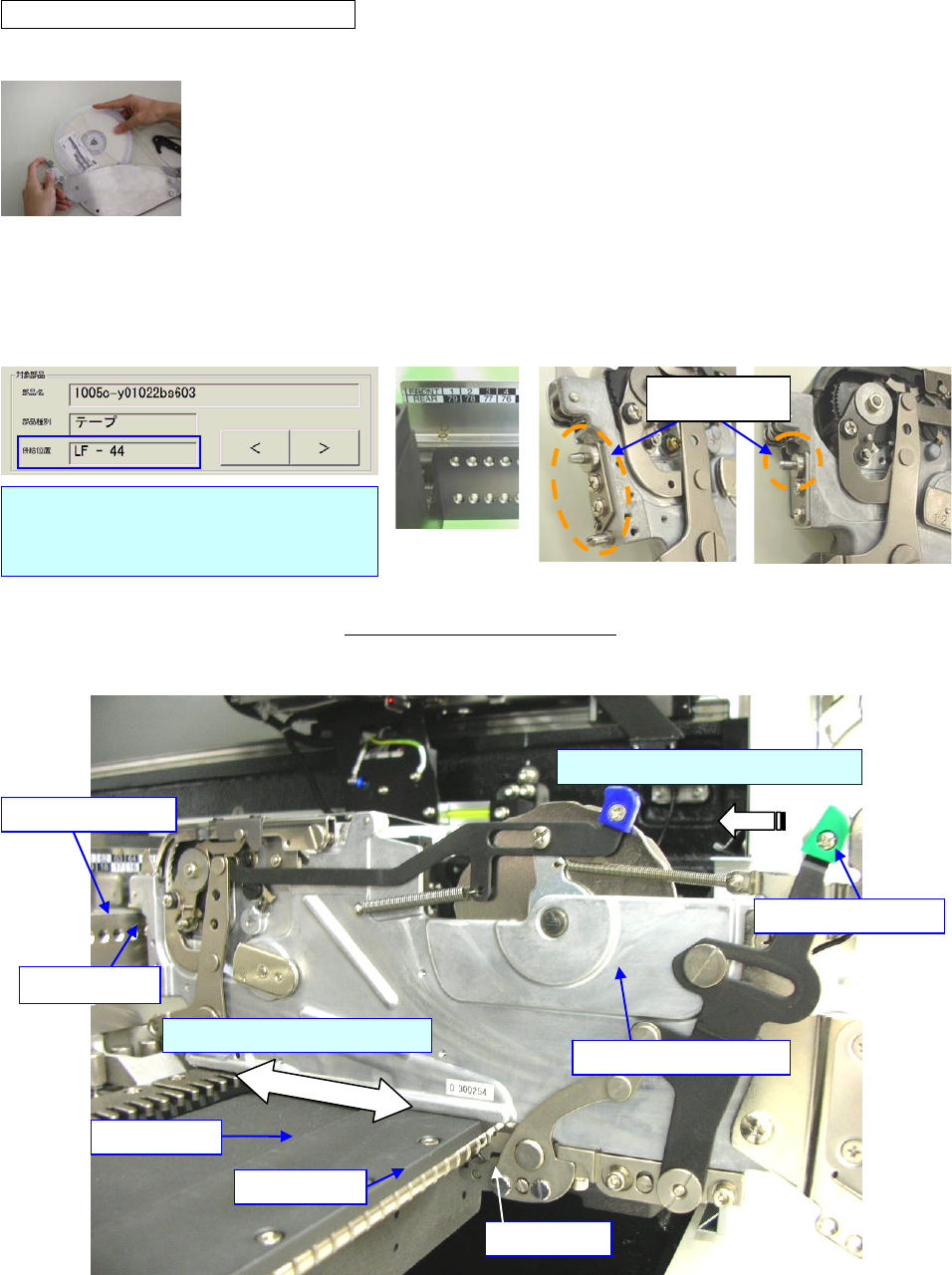

＜步骤 2＞确认吸取位置·送料器位置

把带状送料器安装在送料器台架上。

① 按照画面所示，把带状送料器安装在送料器台架的安装位置（号码）上。

例）把安装有元件名“1005c-y01022bs603”元件的带状送料器，安装在左前的送料器台架 44 号上。

② 把带状送料器放在送料器台架上，使之水平滑动（从近处向远处）

，把 X 轴基准销插进固定板上的孔内。

③ 请确认是否插得直，之后把释放把头向主机方向推一下，使锁架固定。

1.水平滑动后，进行安装。

固定板

锁架

释放把头

2. 向主机方向推，加以固定。

这个孔就是前侧 44 号（后侧 16 号）。

安装时，把 X 轴基准销插进指定的号

码下面的孔。

锁轴

送料器台架

X 轴基准针

带状送料器（CTF）

X 轴基准销

操作手册 I

2-23

・

机械式/电动式共通

执行吸取位置摄像机跟踪

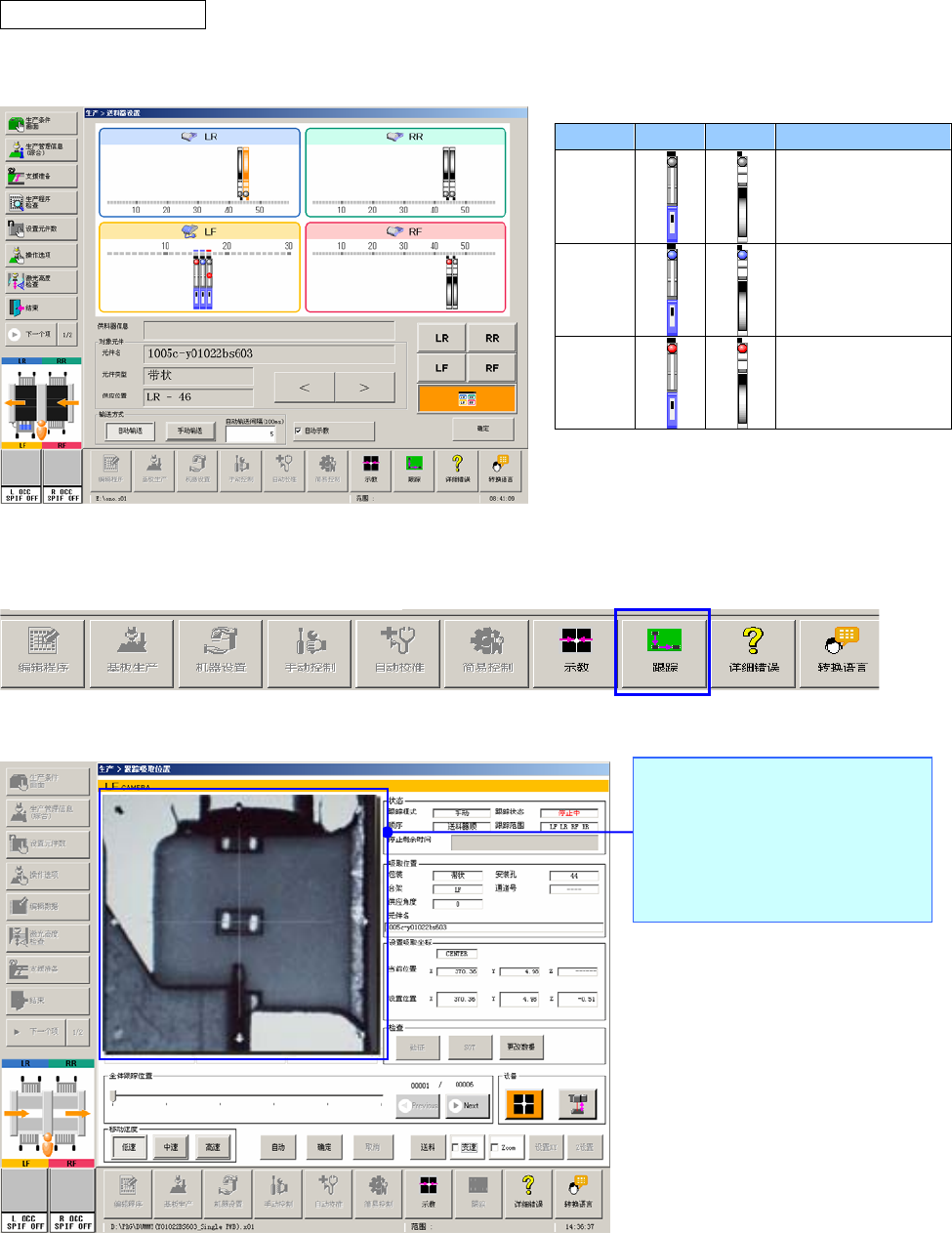

① 在「送料器设置」画面上设置各个项目。

② 请按下画面下方的「功能栏」／「跟踪」。

③ 显示「跟踪吸取位置」画面。

色电动机械说明

灰色

未执行示教的供料

器。

蓝色

示教正常完成的供

料器。

红色

示教失败的供料器。

跟踪方法为「手动传送」时，

可以触摸叠加画面，进行示教。

（有些类型的元件可以自动示

教。）

操作手册 I

2-24

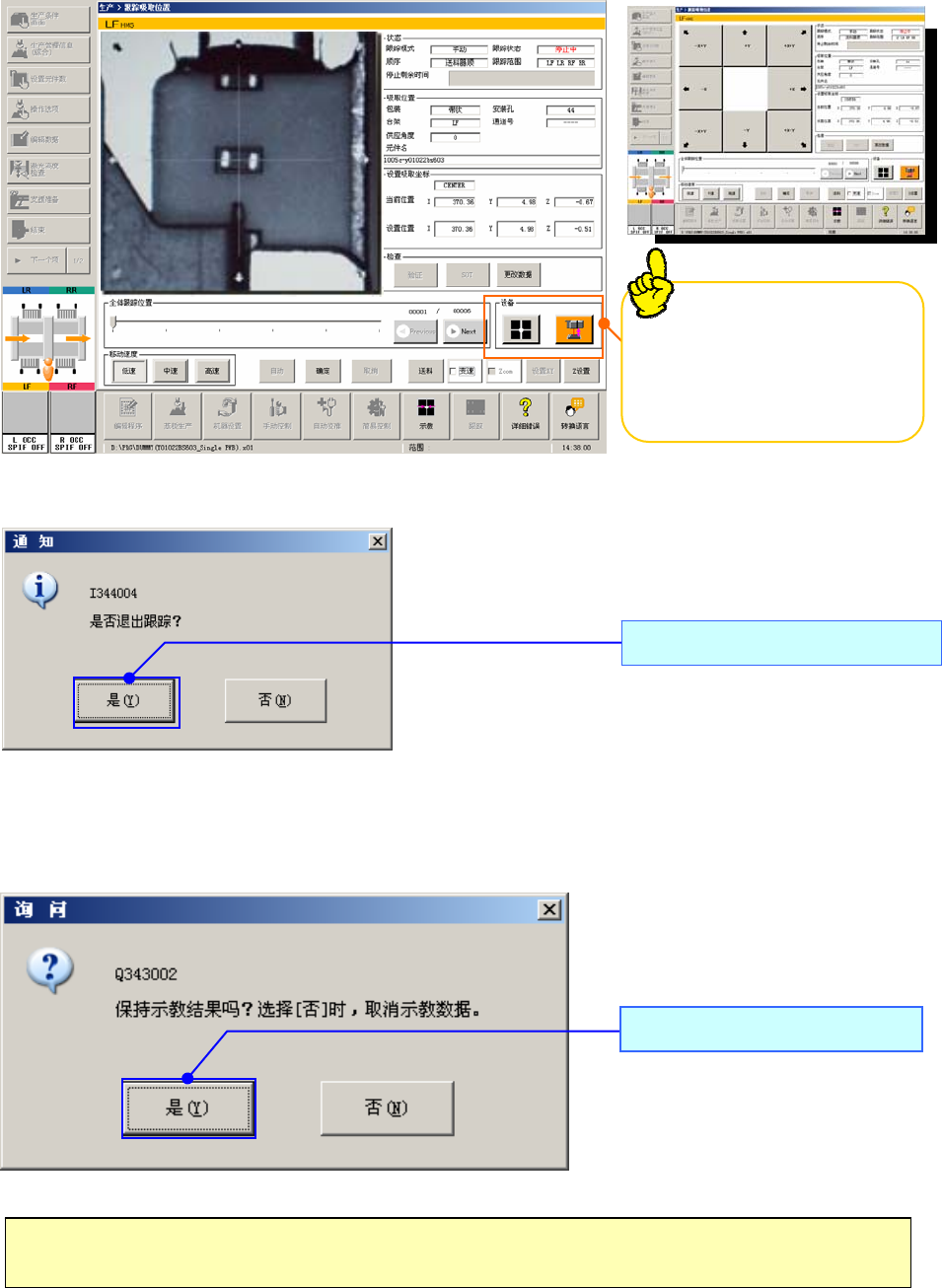

④ 位置跟踪的最后元件示教完成后，显示下列对话框。

⑤ 接着，显示如下询问对话框。

※吸取跟踪的详细说明，请参见『操作手册Ⅱ』的「

2-5-4-7

跟踪」。

通常情况下请选择「是」。

可通过装置，

在“吸取位置摄像机跟踪”

及“吸取高度跟踪”之间

进行切换。
