操作手册 I
2-18
把送料器安装在规定的位置，之后执行「吸取跟踪（吸取位置校正）」。

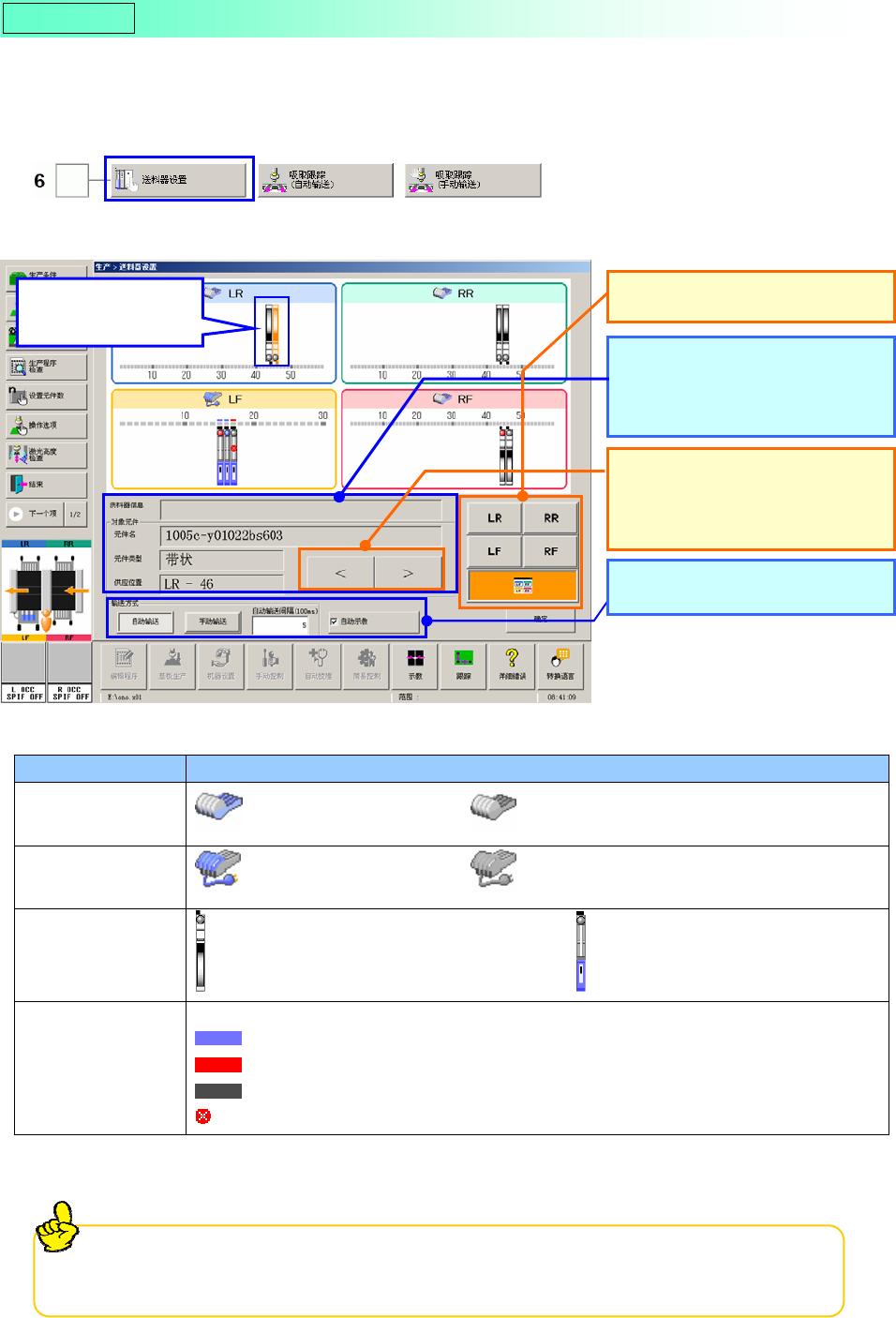

① 请按下按钮「送料器设置」。
② 显示送「送料器设置」画面。
项目 内容
供料器台架状态
（机械台架）
有效状态（在生产中可使用） 无效状态（在生产中不可使用）
供料器台架状态
（电动台架）
有效状态（在生产中可使用） 无效状态（在生产中不可使用）
供料器种类
表示机械供料器。 表示电动供料器。
电动供料器状态 无供料器（空白）
生产使用供料器（在生产中可使用）
错误供料器（在生产中不可使用）
生产未使用供料器（在生产中不使用）
错误供料器
下一页记述供料器的安装～摄像机跟踪吸取位置的步骤。
边确认供应台架、元件名、供
应位置，边把元件安装在送
料器台架上。
把当前选择的元件切换为前
一个或后一个元件。
切换供应部（台架）。
对象元件的送料器
变为橙色。
支援准备 6 准备送料器
按下后侧的键盘操作切换开关（选购项）后，可显示出操作员从主机后侧看的送料器
排列画面。按下前侧的键盘操作切换开关（选购项）后，即恢复原来的画面。
选择跟踪的方法。
操作手册 I
2-19
・
电动式供料器时（ETF）

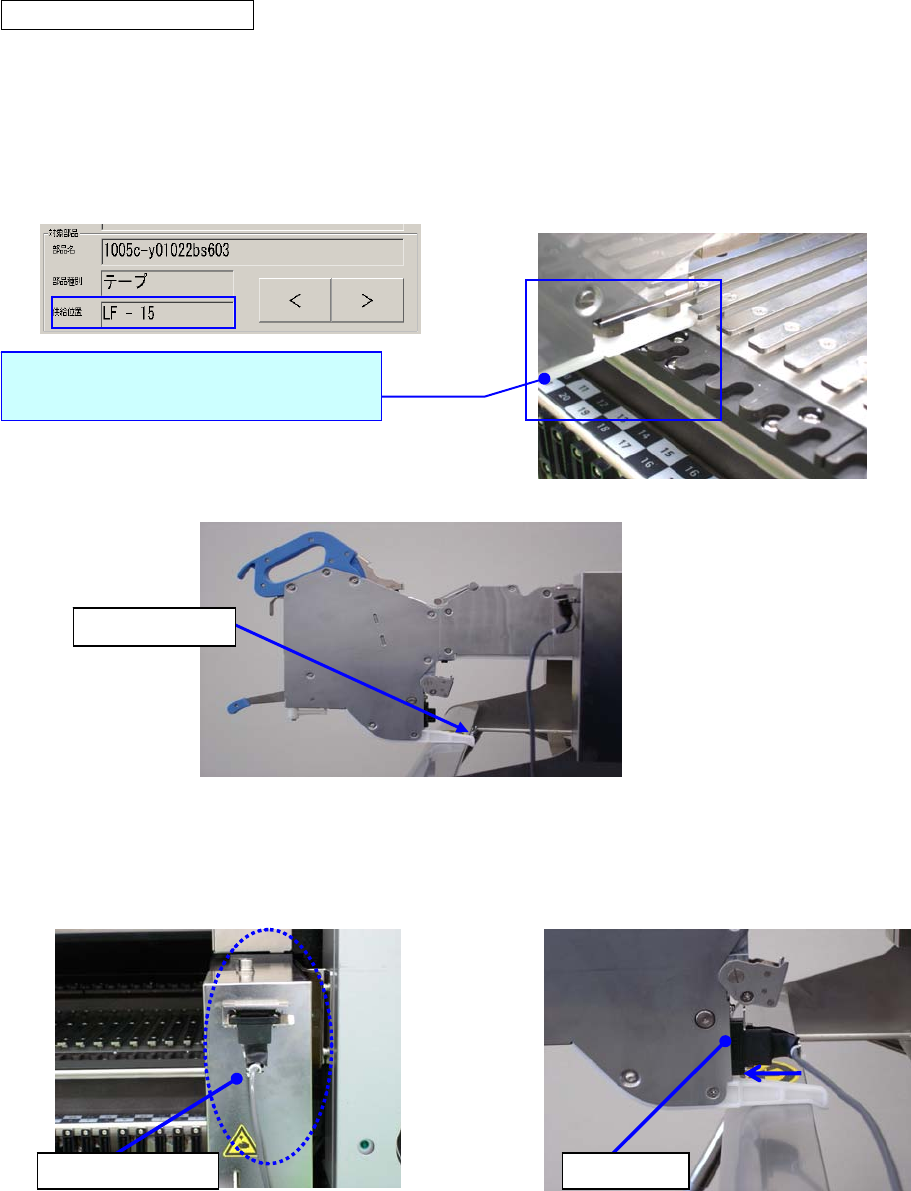

＜步骤 1＞ 将带状供料器虚装到供料器台架上。
※有关安装方法，请参见各元件供应装置的使用说明书。
① 按照画面，将带状供料器虚装到沿着供料器台架的轨道所指定的安装位置（编号）上。
例）将装有元件名为“1005c-y01022bs603”的元件的带状供料器安装到左前侧的供料器台架 15 号上。
②将供料器拉出直至带料更换位置。
③将「准备用外部插头」连接到供料器的插口。
此处为前侧的 15 号（后侧的 16 号）。
请按指定编号插入滑轨进行安装。
将底部导块挂住
准备用外部插头 供料器插口
操作手册 I
2-20

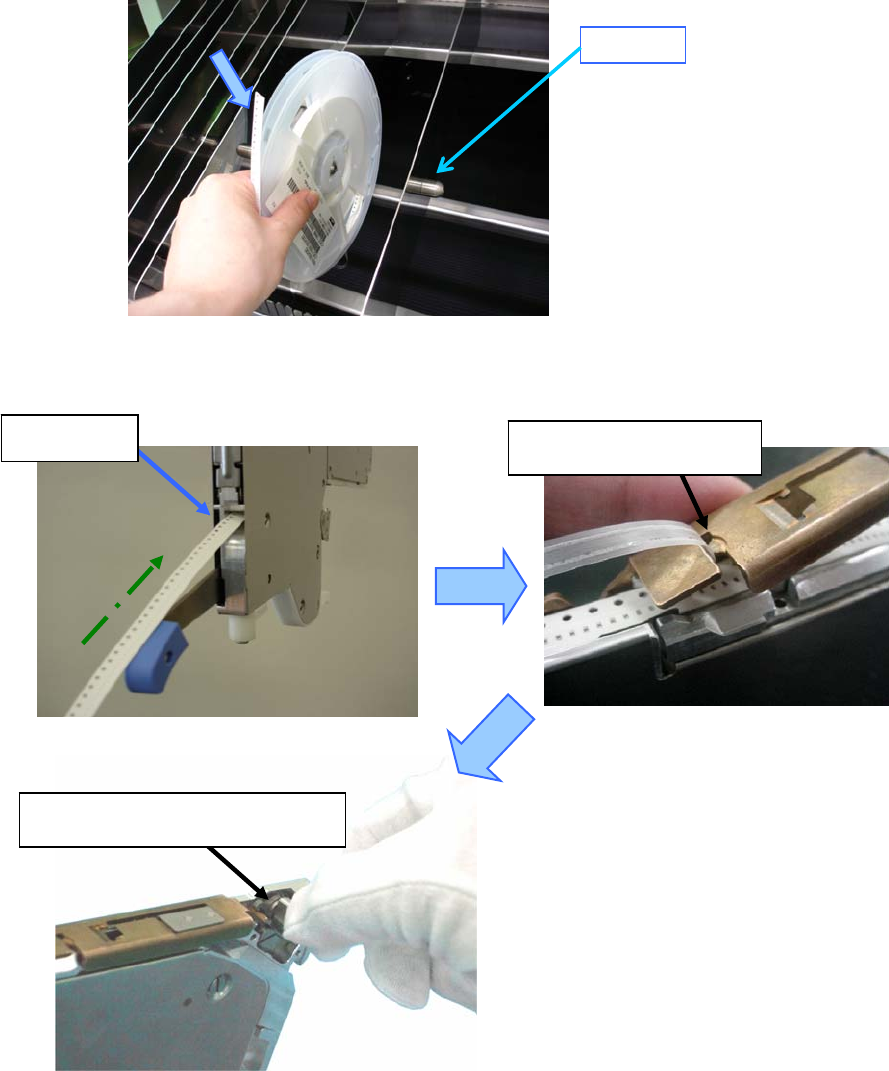

＜步骤 2＞ 将带盘安装到供料器上。
※有关安装方法的详情，请参见各元件供应装置的使用说明书。
① 将带盘安装到供料器安装位置正下方的托架上。
位置对不准时，请调整间隔板。
使用小口径（
φ
180）带盘时，请将带盘 SH 安装到间隔板上，插入带盘中心部的孔。
② 将带子先头部分插入带料插入口，装好护带、传送带，扣好上护罩扣。
确认上护罩扣妥。
将护带穿过剥离夹缝
带盘 SH
带子插入口
