本书是 FX-3R 设备的生产操作入门书。
学习本书内容，即可使用已编成的生产程序，进行基板生产。
有关制作生产程序、其他详细设置方法等内容，均收录在另册《操作手册（程序员·管理员用）、
以及附件 CD《FX-3R 使用说明书》。
● 菜单、命令等用括弧「 」标记。
菜单名连续时用 “/”标记。
例：「文件」/「打开」
● 固有名词用括弧“ ”标记。
● 键用[ ]标记。
例：[ESC]、[ENTER]
● 手册名用『 』标记。
例：『FX-3R 使用说明书』
● 有关联的复数名称用“/”标记，文字共同部分省略。
Windows 2000 及 Windows XP → Windows 2000/XP
● 第1 章 设备的概要
对本设备的构成及概要，进行介绍。
● 第2 章 作业步骤
对输入电源到生产的流程，进行说明。
● 第3 章 生产时的各项处理
对生产时发生频度较高的各种错误、原因、对策方法，进行说明。
本书是 FX-3R 设备的生产操作入门书。
本书未记述的内容，请参见附件 CD《FX-3R 使用说明书》。
本书概要
关
于
标
记
本书的构成
操作手册 I
S-
2
☆
☆
熟
熟
悉
悉
名
名
称
称

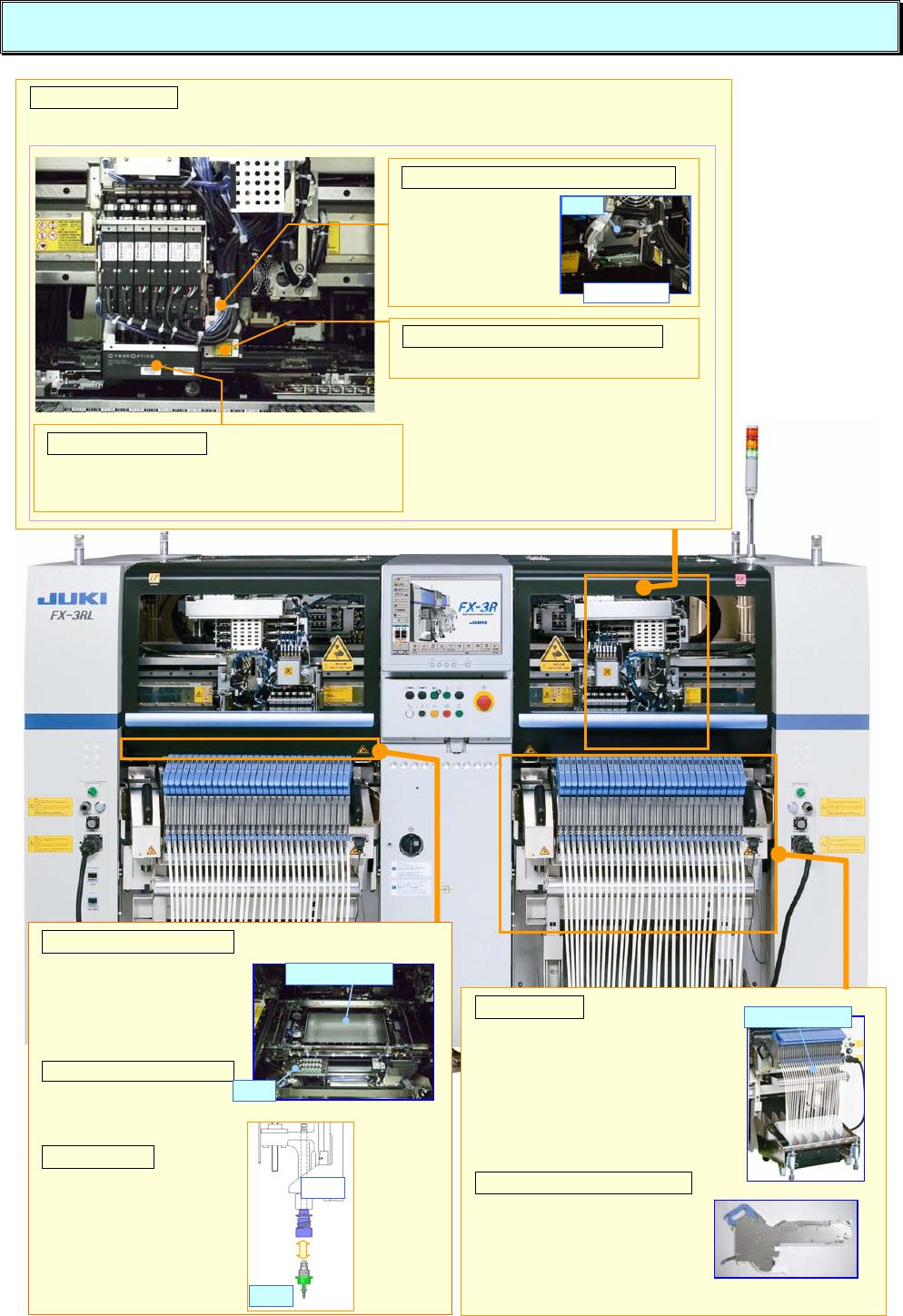

_统一更换台车
把带式送料器等元件供应装
置安装好，在进行新生产时把
整个台车安装上去即可，可减
少准备工作的时间。
_带式送料器（Tape Feeder）
为基板贴片供料的装置，
提供芯片等元件。
统一更换台车
支撑台（Support Table）
支撑基板用的台架：使用
支撑销控制基板弯翘，加
强基板的稳定性。
_ATC (Auto Tool Changer)
存放吸嘴的单元。
_吸嘴(Nozzle)
安装在贴片头前端，
用于吸取元件。
支撑台
ATC
贴片头
吸 嘴
_贴片头部（Head）
装备 LNC60 和 OCC，安装吸嘴，进行吸取·定心·贴装元件。
_LNC60（激光单元）
功能：用于确定元件中心（定心）。
（可同时进行 6 个元件的定心）
_OCC （Offset Correction Camera）
主要功能：确认基板
上的标记·贴片坐标
·对准位置等。
OCC
<左贴片头>
_HMS （Height Measurement System）
主要功能：测量元件吸取高度。
操作手册 I
1-1
1
1
设
设
备
备
的
的
概
概
要
要
FX-3R 贴片机，是在焊锡印刷基板上、或涂有焊锡的电子电路基板上贴装电子元件的一种设备。
贴片头从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板
坐标上。
1-1 本设备的概要

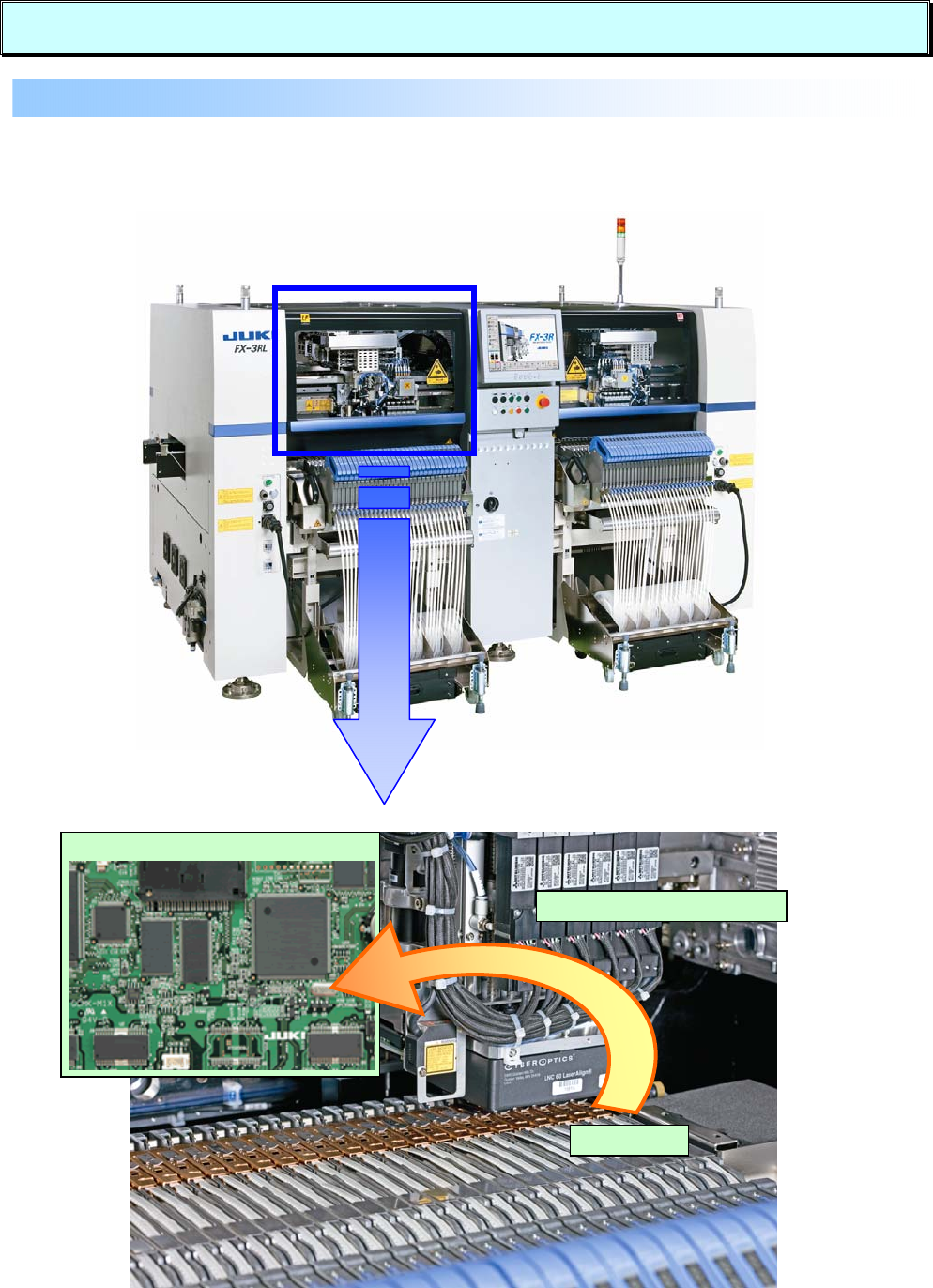

②检出元件中心与贴片位置移动
①吸取元件
③在基板上贴装元件
