Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
43
Die Benutzereinstellungen werden angezeigt.

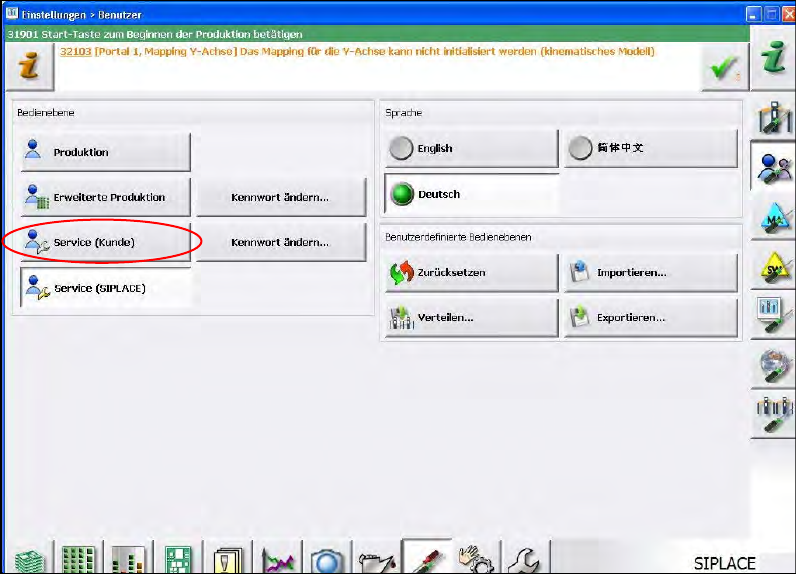

Abbildung 7-3: Bedienebene wechseln
► Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort
ein, um in diese Bedienebene zu wechseln.
Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
44
Ab Stationssoftware-Version 705.03 müssen Sie in der Autokonfiguration für alle
Bestückautomaten der SX- und DX-Serie einstellen, ob die Meldeleuchten an den Türmen der
Bestückautomaten zweifarbig (grün / weiß) oder dreifarbig (grün / gelb / rot) angezeigt werden
sollen. Nähere Informationen zu den zwei Meldeleuchte-Systemen finden Sie in der
Versionsbeschreibung zur Stationssoftware 705.03, Artikelnummer 00196770-01.

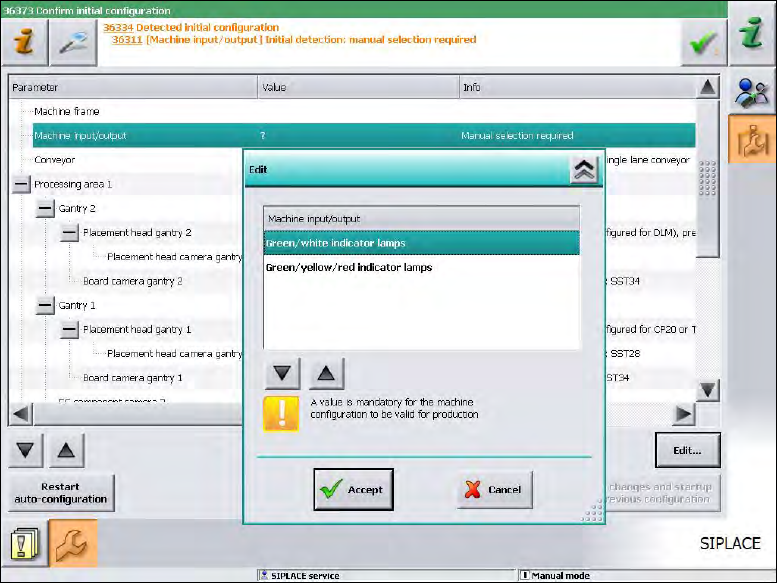

Abbildung 7-4: Meldeleuchte einstellen
► Markieren Sie die gewünschte Meldeleuchte und klicken Sie auf Accept (Übernehmen).
Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
45
7.1 Bestückautomaten der X-Serie
Für die Bestückautomaten der X-Serie wird folgendes Fenster angezeigt, in dem die
Autokonfiguration bearbeitet, bestätigt oder abgelehnt werden kann.

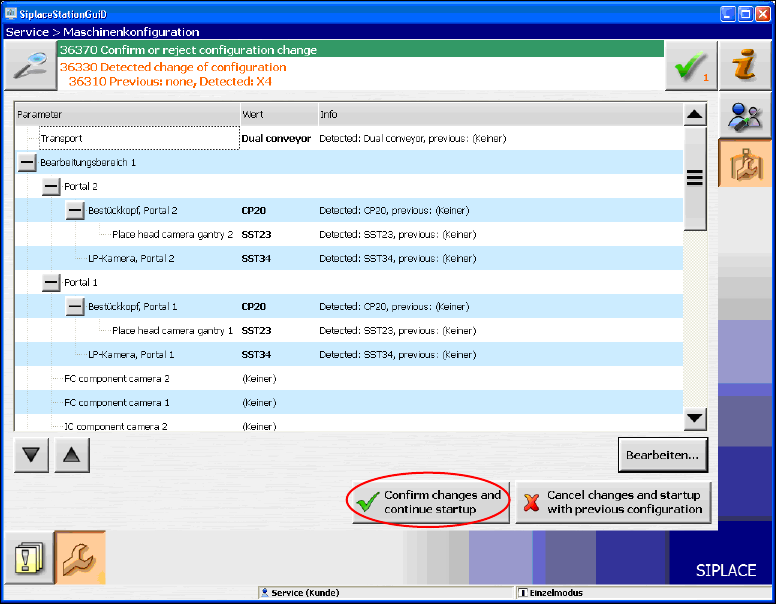

Abbildung 7-5: Autokonfiguration bestätigen bei X-Serie
► Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen
bestätigen und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
► Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor
bestätigen oder abwählen.
7.2 Bestückautomat X4i S
► Beim ersten Hochfahren des Bestückautomaten X4i S müssen Sie in der Autokonfiguration
folgende Optionen manuell auswählen:
– Wenn ein TrayStak Feeder verwendet wird, muss pro Stellplatz festgelegt werden, ob ein
TrayStak Feeder AX sich darauf befindet.
– Tischposition (innere oder äußere)
